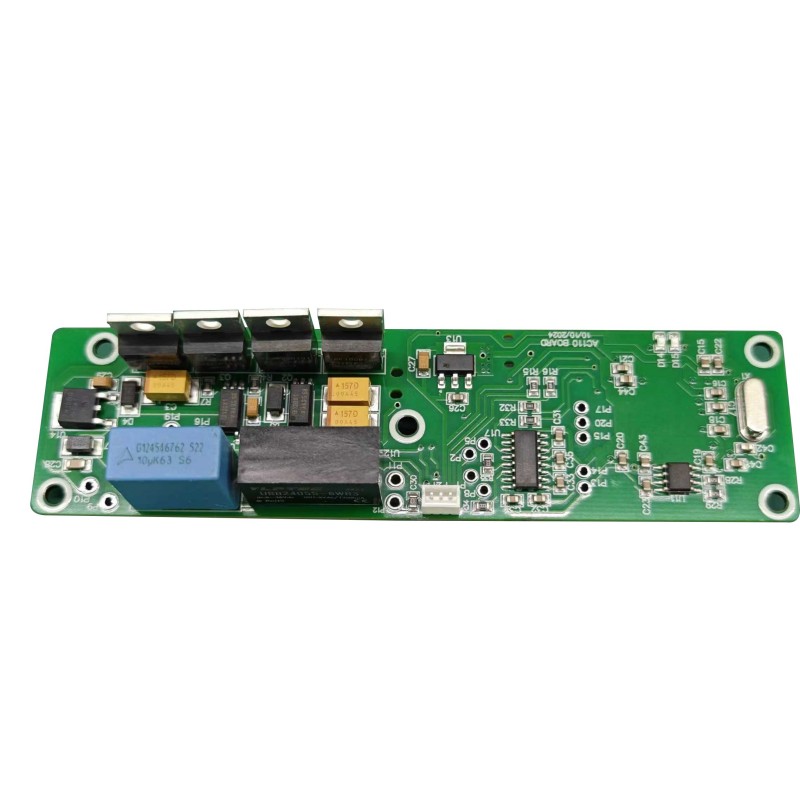

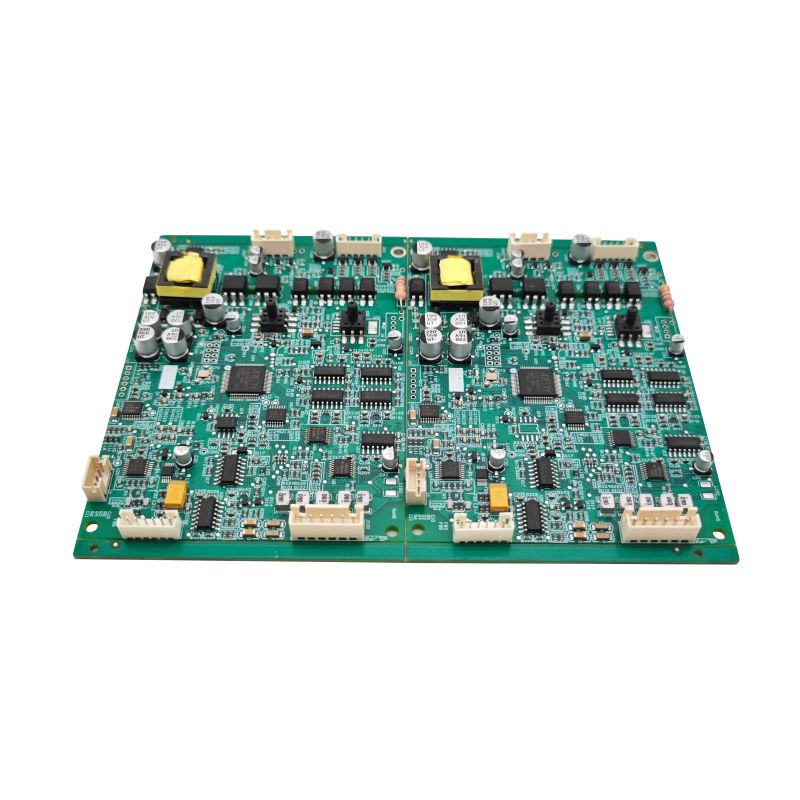

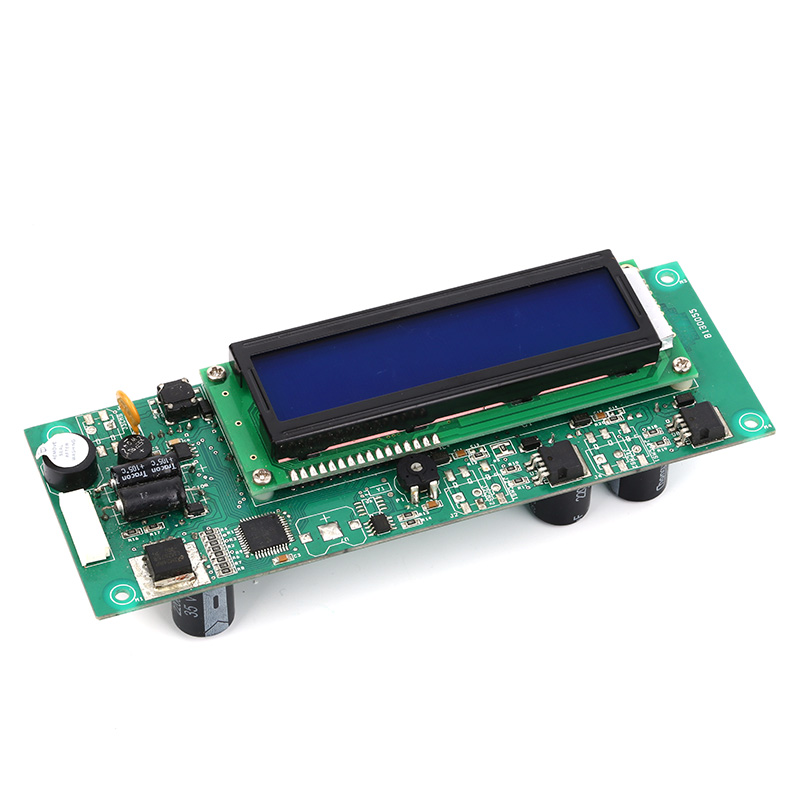

Jak si vybrat regulátor teploty PCBA Factory - Technická příručka pro kupujícího
Proč na továrně záleží víc než na designu
Skvělýregulátor teploty PCBAnávrh na papíře selže, pokud montáž zavádí studené pájené spoje, nesprávné umístění součástí nebo špatné řízení teploty. Tovární ovládání:
- Kvalita pájecí pasty a profil přetavení
- ESD ochrana při montáži
- Sledovatelnost zdrojů komponent
- Pokrytí elektrických testů (ICT, FCT)
- Screening vyhoření a zátěže prostředí
Vyberte si špatně a míra selhání pole může vyskočit z 0,2 % na 5 % nebo více.
8 Kritická hodnotící kritéria pro továrny na regulátory teploty PCBA
1. Certifikace a audity
CertifikátProč na tom záležíISO 9001:2025Základní systém managementu kvalityIATF 16949Požadováno pro automobilové tepelné regulátoryISO 13485Řízení teploty lékařských přístrojů PCBAIPC-A-610 Třída 2 nebo 3Přijatelnost elektronických sestavUL / CESbezpečnostní shoda pro koncové produkty
Červená vlajka:Továrna tvrdí, že je v souladu s ISO, ale nemůže ukázat platný certifikát.
2. Schopnosti interního testování
Vážnýregulátor teploty PCBAtovárna nezadává testování. Hledat:
- AOI (automatická optická kontrola)-- 100 % desek
- ICT (In-Circuit Test)-- Kontroluje rezistory, krytky, zkraty
- FCT (Functional Circuit Test)-- Simuluje vstup senzoru, ověřuje výstup relé/SSR
- Vypalovací pece-- 48 h při 50 °C s cyklováním zátěže
- Rentgenová kontrola-- Pro BGA nebo skryté pájené spoje
3. Sourcing komponent a sledovatelnost
Požádejte o písemné zásady na:
- Pouze autorizovaní distributoři(DigiKey, Mouser, Arrow nebo místní ekvivalenty)
- Sledovatelnost šarží-- Každé sériové číslo PCBA spojené s datovými kódy součástí
- Detekce padělků-- Vizuální kontrola, rentgenové a elektrické ověření
Bez sledovatelnosti může jediný padělaný kondenzátor zničit celou výrobní sérii.
4. Technická podpora a DFM Review
Továrna by měla poskytnout aDesign for Manufacturing (DFM)nahlásit před citací. To zahrnuje:
- Pájecí maska a čistota sítotisku
- Rozestupy součástí pro automatické umístění
- Tepelná úleva na napájecích trasách
- Přístup k testovacímu bodu pro zařízení FCT
Náš standard:Nejméně 3 iterace DFM zahrnuté v NPI (New Product Introduction).
5. Prototyp k cestě hromadné výroby
Fáze Množství Typický dodací časInženýrské vzorky5--20 ks5--7 dníPilotní provoz 50--200 ks10--12 dní Malosériová výroba500--2000 ks15--20 dníVysoký objem (za měsíc)5000--30 dní
Vyhněte se továrnám, které nemohou vyrábět prototypy, aniž by si účtovaly masivní poplatky NRE.
6. Tepelné cyklování a environmentální zátěžové testování
Proregulátor teploty PCBApoužívané v chladicích zařízeních, pecích nebo venkovních zařízeních, ověřte, že továrna má:
- Teplotní komora(-40 °C až +125 °C)
- Vlhkostní komora(0--95% RH)
- Schopnost tepelného šoku(vzduch-vzduch, přenos 10s)
Vyžádejte si zkušební protokoly z předchozích podobných produktů.
7. Komunikace a transparentnost
Během fáze nabídky položte tři otázky:
1. "Jaká je vaše typická výnosnost na oboustranném SMT?" (Dobrá odpověď: >98,5 %)
2. „Mohu vidět ukázku zprávy DFM od předchozího zákazníka?“
3. "Kdo se zabývá stížnostmi zákazníků na kvalitu - a jaký je váš proces 8D hlášení?"
Pomalé nebo vágní odpovědi naznačují budoucí problémy.
8. Umístění a logistika
- Místní versus offshore:Domácí továrny zjednodušují komunikaci, ale stojí o 30 – 50 % více. Offshore vyžaduje jasné QC dohody.
- Zásilka vs na klíč:Na klíč (výroba nakupuje komponenty) šetří úsilí při nákupu. Konsignace (dodáváte díly) vám dává kontrolu nad značkami komponent.
Pro kritickéregulátor teploty PCBA, doporučujeme na klíč se schváleným seznamem prodejců (AVL) podepsaným ve smlouvě.
Technické parametry ke sdílení při vyžádání cenových nabídek
Chcete-li získat přesné nabídky, poskytněte tuto tabulku každé kandidátské továrně:
ParametrVáš požadavek (Příklad)Velikost desky plošných spojů120 x 90 mm, 1,6mm FR-4Počet vrstev2vrstvý nebo 4vrstvý počet součástek SMT~85 (včetně 0603 pasiv)Součástky s průchozím otvorem4 (šroubové svorky, relé)Potřebné zkušební body12 (pro FCT)Roční objem obou povlakůOKonformní10,00 akrylátové prostředí -20°C až +75°C, 90% RH
Temperature Controller PCBA -- Factory Selection FAQ
FAQ 1 -- Jaká je rozumná cena za PCBA regulátoru teploty (pouze sestavení, bez krytu)?
Odpověď:Pro standardní 2 vrstvyregulátor teploty PCBAs 60--100 SMD součástkami (včetně mikrokontroléru, relé a svorkovnic) se cena montáže dělí takto:
- Prototyp (1--10 ks):25 $ – 60 $ za desku (včetně šablony a nastavení)
- Malá dávka (100--500 ks):$ 8 - $ 15 za desku
- Střední objem (1 000--5 000 ks):4,50 - 7,00 $ za desku
- Velký objem (10 000+ ks):2,80 - 4,50 $ za desku
Tyto ceny předpokládají montáž na klíč (výrobní zdroje všechny pasivní komponenty). Přidejte 1,50 – 3,00 $ za desku za 100% testování ICT + FCT. Přidejte 2,00 $ za desku pro konformní povlak. Jakákoli cenová nabídka výrazně nižší než tyto rozsahy pravděpodobně používá neoriginální součásti nebo přeskakuje elektrické testování.
FAQ 2 -- Jak mohu ověřit skutečnou úroveň kvality továrny před zadáním velké objednávky?
Odpověď:Použijte pravidlo „3-40-400“, než se zavážete k aregulátor teploty PCBAtovárna:
- 3 vzorky:Proveďte svůj vlastní funkční test na třech technických vzorových deskách. Změřte přesnost čtení teploty (±0,5°C?) a časování sepnutí relé.
- 40 jednotek (pilotní provoz):Objednejte 40 sestavených PCBA. Proveďte zrychlené tepelné cyklování (10 cyklů od -20 °C do +70 °C). Změřte poruchovost -- přijatelná je ≤ 2 selhání desek (5 %).
- 400 jednotek (první výrobní šarže):Po průchodu pilotem objednejte 400 jednotek. Použijte statistické vzorkování (AQL 0,65 pro velké vady, 1,5 pro menší). U každé 20. desky zkontrolujte kvalitu pájeného spoje při zvětšení.
Továrna, která odmítá placený zkušební provoz 40 jednotek, skrývá nekonzistenci procesu. Odejít.
FAQ 3 -- Jakou záruku a odpovědnost by měla továrna na regulátor teploty PCBA nabízet?
Odpověď:Profesionálníregulátor teploty PCBAtovárny poskytují:
- 1letá záruka na provedení-- pokrývá poruchy pájených spojů, zvednuté podložky, nesprávné umístění součástek.
- 90denní záruka na komponenty-- pokud odebírali díly, vymění všechny desky DOA (mrtvé při příjezdu) kvůli vadám komponent. Po 90 dnech se záruka na komponenty řídí zásadami původního výrobce (často 1--3 roky).
- Limit odpovědnosti-- standardní smlouvy omezují odpovědnost na fakturovanou hodnotu PCBA. Pro kritické aplikace (lékařská podpora života, letadla) sjednejte samostatnou smlouvu o kvalitě s vyšší odpovědností.
Záruční podmínky si vždy vyžádejte písemněpředuložení zálohy. Renomované továrny zahrnují ve své proforma faktuře sekci kvality. Vyhněte se jakékoli továrně, která říká "žádná záruka na smontované desky" - to je okamžitá diskvalifikace.
Červené vlajky, kterým je třeba se okamžitě vyhnout
| Červená vlajka | Proč Dangerous |
|---|---|
| "Nepotřebujeme vaše soubory Gerber" | Nelze provést DFM – vysoké riziko chyb při sestavování |
| "Testování je příplatek" | Označuje žádnou interní funkci FCT |
| "Používáme ekvivalentní díly" (bez schválení značky) | Pravděpodobně padělané nebo nespecifikované komponenty |
| "Minimální objednávka 5 000 ks pro prototyp" | Neochota podporovat NPI – špatná inženýrská kultura |
| Žádná politika vrácení vadných sestav | Přesouvá všechna rizika na vás |
Závěrečné doporučení -- Pracovní postup výběru v 5 krocích
1. Užší výběr 3--5 továrenpomocí výše uvedených filtrů certifikace a testovacích schopností.
2. Odešlete stejný balíček technických dat(Gerbers, kusovník, montážní výkres) všem.
3. Porovnejte přehledy DFM-- továrna, která najde více problémů, je nejdůkladnější.
4. Objednejte 10 prototypů od dvou nejlepších kandidátů-- otestujte je ve vašem systému vedle sebe.
5. Spusťte pilota 40 jednotek od vítězenež se zaváže k ročnímu objemu.
A regulátor teploty PCBAtovárna, která projde tímto procesem, bude dodávat konzistentní kvalitu v průběhu let, nikoli měsíců.
Seznam předem prověřených továren, které splňují všechna kritéria v této příručce, získáte od svého ročního objemu a cílové ceny za desku. Uveďte typ vašeho senzoru (NTC/PT100/termočlánek), abyste získali odpovídající doporučení.
