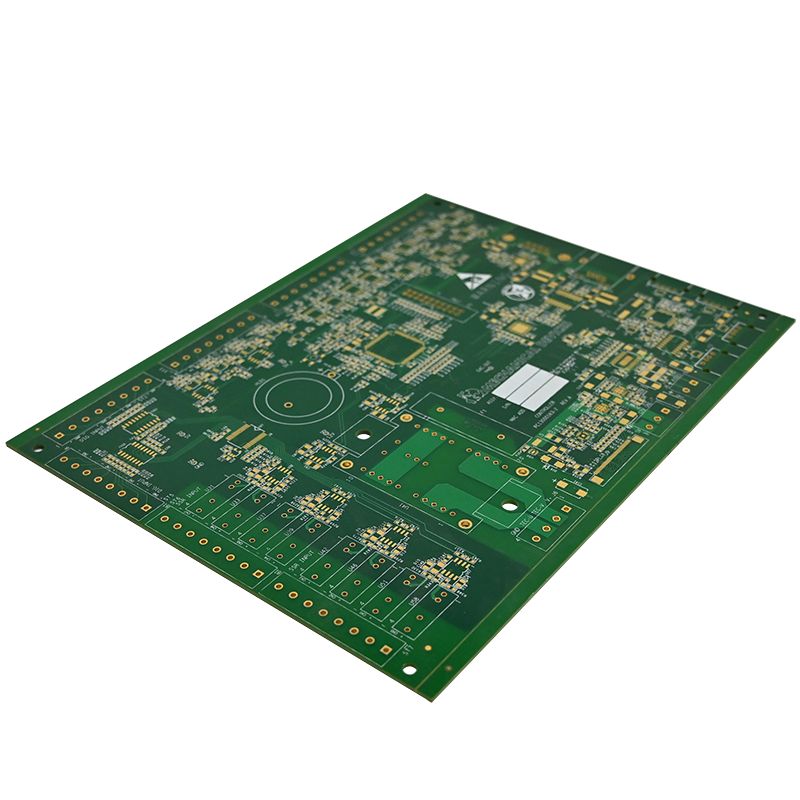

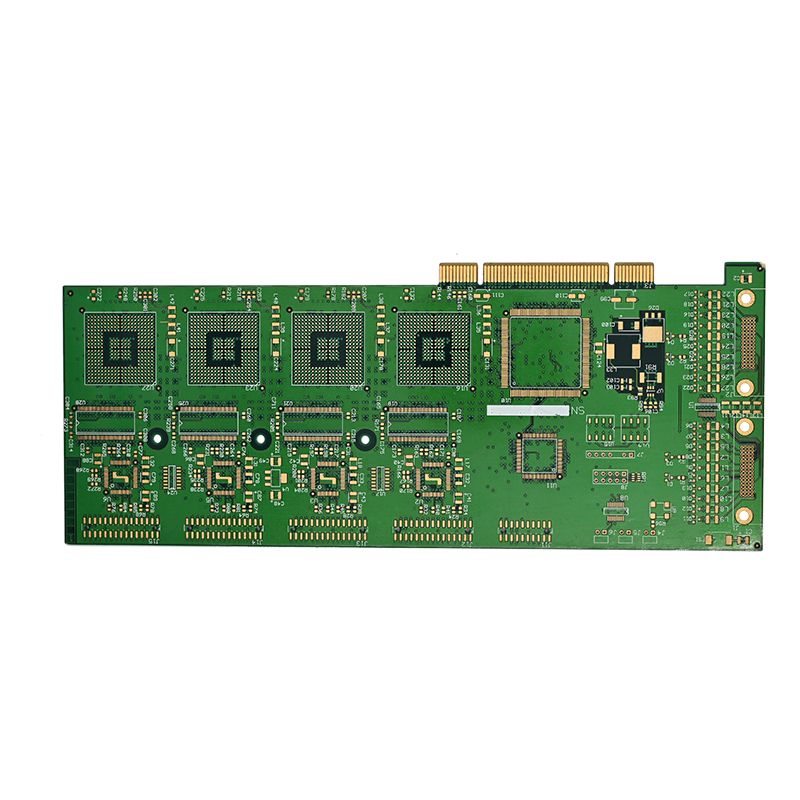

Pájecí robot PCBA

Základní technické vlastnosti

1. Pokročilé ovládání pohybu

Integrace inverzní kinematiky: Využívá metody parametrů D-H pro bezproblémové mapování mezi proměnnými kloubu a pozicemi koncového efektoru.

Plynulé plánování trajektorie: Pokročilé interpolační algoritmy optimalizují křivky rychlosti, zajišťují hladké přechody ve zvlněných nebo segmentovaných svarech a zároveň zabraňují singularitám.

Multi-Axis Collaboration: Podporuje synchronizované řízení více spojů pro složité svařovací dráhy s chybou přesnosti řízení v rozmezí ±0,05 mm.

2. Přizpůsobení procesu svařování

Ladění parametrů v reálném čase: Dynamicky upravuje rychlost podávání drátu, proud a napětí na základě signálů zpětné vazby oblouku.

Optimalizace segmentové dráhy: Speciální manipulace s přechodovými sekcemi ve zvlněných svarech pro zajištění konzistence housenky a integrity spoje.

3. Spolehlivost průmyslové třídy

Anti-Interference Architecture: Specializované uspořádání pro izolaci vysoce výkonného svařovacího hluku od citlivých logických obvodů.

Komunikační protokoly: Rozhraní připravená k použití pro integraci EtherCAT, Profinet a PLC.

Výrobní dokonalost

Jak navrhnout PCBA pájecího robota

Návrh vysoce výkonného pájecího robota PCBA vyžaduje komplexní zvážení mnoha dimenzí, od plánování systémové architektury po výrobu hardwaru, kontrolu softwaru a finální ověření. Níže jsou uvedeny klíčové body návrhu, aby bylo zajištěno, že produkt splňuje náročné požadavky scénářů průmyslového svařování.

1. Architektura systému a funkční plánování

Pájecí robot PCBA potřebuje dosáhnout bezproblémové integrace více funkčních modulů, které zahrnují řízení pohybu, řízení výkonu svařování, rozhraní senzorů a komunikační moduly, aby vytvořil stabilní a účinný řídicí systém.

Sekce řízení pohybu: Podporuje víceosé kolaborativní plánování trajektorie (jako je 4-DOF řízení v kartézském souřadnicovém systému) a převádí dráhu koncového efektoru svařovacího hořáku na příkazy úhlu spoje pomocí inverzního kinematického algoritmu, což zajišťuje přesnost svařovací trajektorie.

Sekce procesu svařování: Může upravit parametry svařování v reálném čase podle různých svařovacích materiálů a typů spojů. Například u vlnitých svarů se používá segmentové řízení (jako jsou přechodové úseky spojující rovné úseky), aby se zabránilo vadám svařování a zajistila se stabilita svařování.

Komunikační rozhraní: Rezervuje průmyslová komunikační rozhraní, jako je EtherCAT nebo Profinet, která mohou realizovat efektivní datovou interakci s nadřazenými počítači nebo PLC, což usnadňuje integrované řízení celé výrobní linky.

2. Návrh hardwaru a výroba PCBA

Vzhledem k tomu, že jádrem je PCBA, návrh hardwaru dodržuje zásady vysoké spolehlivosti, silné ochrany proti rušení a vysoké přesnosti a přísně kontroluje každý článek výrobního procesu, aby byla zajištěna kvalita produktu.

Fáze návrhu desky plošných spojů: Proveďte ověření racionality uspořádání obvodu pomocí simulační technologie se zaměřením na kontrolu přesnosti obvodu (chyba v rozmezí ±0,05 mm) a spolehlivost mezivrstvového spojení, aby se zabránilo rušení signálu.

Výběr komponent: Všechny klíčové komponenty (jako jsou mikrokontroléry, čipy napájecích ovladačů) využívají produkty průmyslové kvality a podléhají přísnému prověřování dodavatelů a vstupní kontrole materiálu, aby byl zajištěn stabilní provoz v náročných průmyslových prostředích.

Výrobní proces: Celý proces zahrnuje přípravu materiálu (rozměrová chyba v rozmezí ±0,1 mm), laserové vrtání (přesnost mikrootvorů pod 0,2 mm), měděné pokovování, fotochemické leptání, tisk pájecí masky atd., aby byla zajištěna integrita obvodu a přizpůsobivost prostředí.

Proces pájení: Kombinujte umístění SMT (jako jsou vysoce přesné zabalené součástky 0402/0201) s vkládáním DIP (pro vysoce výkonná zařízení) a použijte technologie pájení přetavením a pájení vlnou k zajištění spolehlivosti připojení součástí; nakonec odstraňte zbytkové tavidlo procesem čištění, abyste zlepšili stabilitu produktu.

3. Softwarové řízení a implementace algoritmů

Softwarový systém pájecího robota PCBA realizuje hlubokou integraci řízení pohybu a procesu svařování a využívá vysoce výkonné algoritmy k zajištění přesnosti a účinnosti svařování.

Řešení inverzní kinematiky: Použijte metodu parametrů D-H k vytvoření mapovacího vztahu mezi proměnnými spoje a pozicí koncového efektoru a zpracujte dráhu svařování v segmentech (jako jsou přechodové segmenty a přímé segmenty vlnitých svarů), aby byla zajištěna kontinuita a hladkost pohybu.

Algoritmus plánování trajektorie: Vytvářejte hladké dráhy pohybu spoje, vyhněte se singulárním bodům v procesu pohybu a optimalizujte křivku rychlosti pomocí interpolačního algoritmu, abyste snížili chyby svařování způsobené mutací pohybu.

Úprava parametrů v reálném čase: Na základě signálů zpětné vazby (jako je napětí oblouku, průběh proudu) dynamicky upravte rychlost podávání drátu a svařovací proud, abyste se přizpůsobili změnám podmínek svařování a zajistili konzistentní kvalitu svařování.

O UNIXPLORE: Váš spolehlivý partner PCBA

Naše historie

Společnost Unixplore Electronics Co., Ltd, založená v roce 2011, se zaměřuje na poskytování jednorázových služeb smluvní elektronické výroby na klíč, zahrnující návrh a výrobu PCB a PCBA, nákup dílů, montáž SMT & DIP, programování, funkční testování, konformní nátěry, výrobu krabic, sestavování kabelových svazků a kabelů, montáž hotových výrobků, balení atd. Naše produkty jsou široce používány, zdravotnická zařízení pro spotřebitelskou elektroniku, domácí zdravotnické spotřebiče, průmyslové spotřebiče domov, vojenství, letectví a další obory.

Aplikační pole

Domácí spotřebiče · Průmyslové ovládání · Automobil · Spotřební elektronika · Lékařské vybavení · Bezpečnostní systém · Zdravotnictví · LED osvětlení

Síla naší továrny

Výrobní kapacita: Roční výrobní kapacita více než 1 500 000 PCBA a 150 000 sad sestav hotových výrobků, které mohou uspokojit potřeby velkosériových i malosériových zakázek.

Koncepce spolupráce: Odhodlání navazovat dlouhodobé konstruktivní vztahy spolupráce s globálními zákazníky se zaměřením na zlepšování kvality a optimalizaci nákladů a dodržování zásady „nejlepší kvalita, rychlejší dodání, nižší náklady, žádná rizika“.

Flexibilita objednávek: Přijměte objednávky v malém množství, bez omezení MOQ a plně podporujte přizpůsobené potřeby zákazníků.

Náš certifikát

Náš provoz byl certifikován podle normy ISO 9001:2015 a IPC-610E, přísně zavádí mezinárodní systém řízení kvality, aby bylo zajištěno, že každý produkt splňuje vysoké standardy kvality.

Výrobní zařízení

Máme vlastní továrnu o rozloze více než 3 000 metrů čtverečních, vybavenou profesionálním výrobním a testovacím zařízením, které poskytuje silnou podporu pro kvalitu produktů:

R&D Team: 20 profesionálních R&D inženýrů, kteří poskytují technickou podporu pro přizpůsobený design a optimalizaci produktu.

Výrobní linky: 6 výrobních linek SMT, 4 montážní linky DIP, 2 montážní linky hotových výrobků, realizující efektivní a automatizovanou výrobu.

Testovací zařízení: 2 testovací místnosti pro stárnutí, 2 testovací místnosti pro vysoké a nízké teploty a řada pokročilých testovacích přístrojů, které mohou provádět různé testy stability, spolehlivosti a funkčnosti na PCBA.

Klíčové vybavení: Vysokorychlostní stroj Yamaha SMT, pájecí stroj s přetavením 10 teplotních zón, pájecí stroj s přetavením 9 teplotních zón atd., což zajišťuje přesnost a efektivitu výroby.

Pozvánka na spolupráci

Srdečně vítáme vaše ODM/OEM PCBA a hotové elektronické objednávky produktů. Ať už máte přizpůsobené projekty elektronické montáže nebo potřebujete profesionální služby výroby PCBA, neváhejte nás kontaktovat ještě dnes a my vám poskytneme vysoce kvalitní, efektivní a nákladově efektivní řešení.
