Rybářský sonarový systém (vyhledávač ryb) je základní elektronickou součástí v námořním detekčním zařízení, široce používaném při rekreačním rybolovu, komerčním rybolovu a průzkumu pod vodou. Jako profesionální poskytovatel služeb v oblasti výroby PCBA nabízíme jednorázová řešení od návrhu až po montáž hotového výrobku, což zajišťuje spolehlivý provoz v drsném mořském prostředí, které se vyznačuje solnou mlhou, vysokou vlhkostí a extrémními výkyvy teplot.

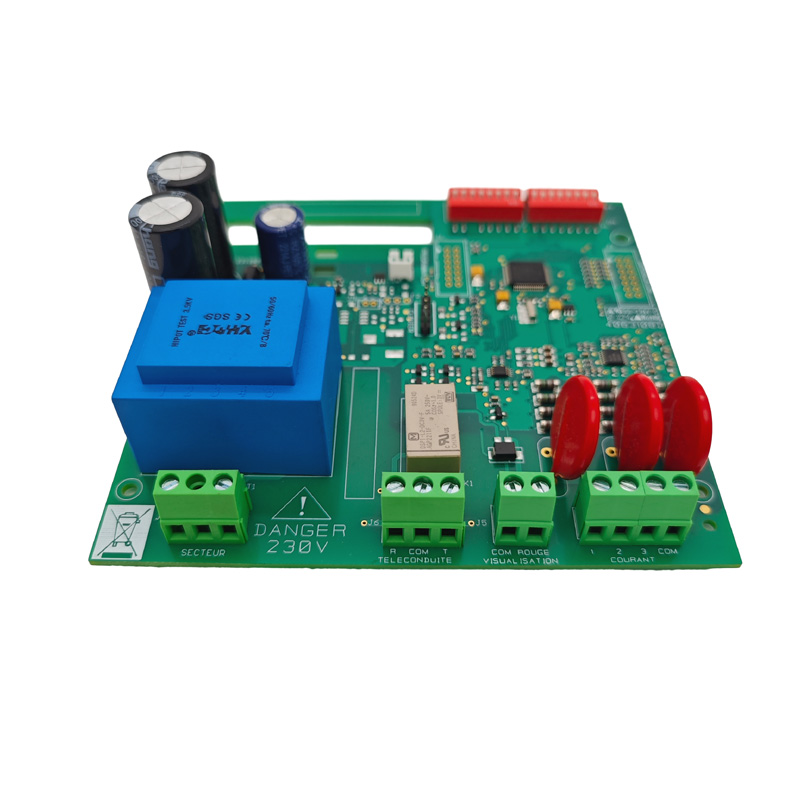

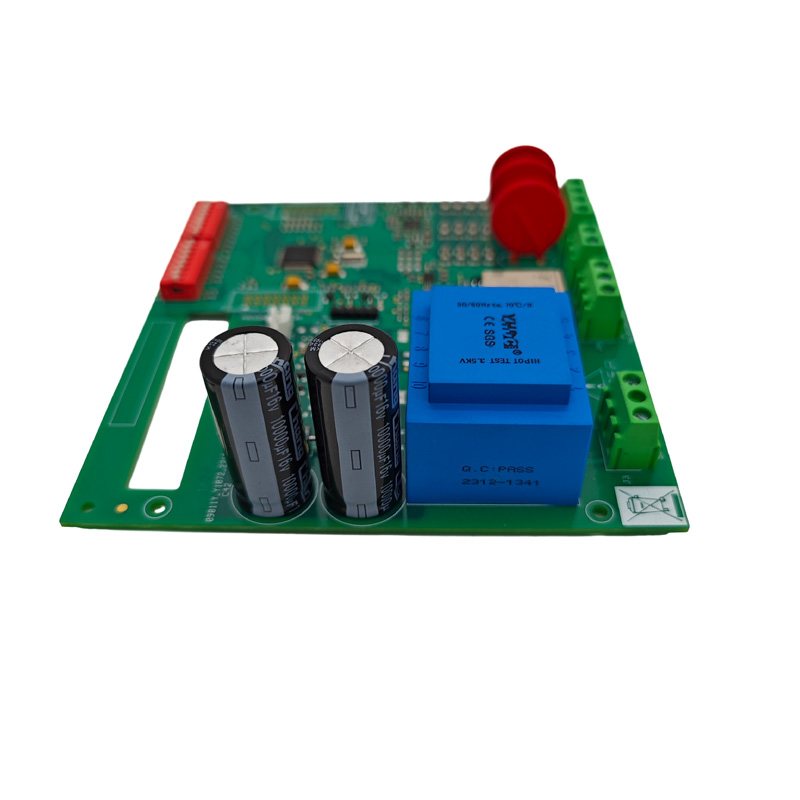

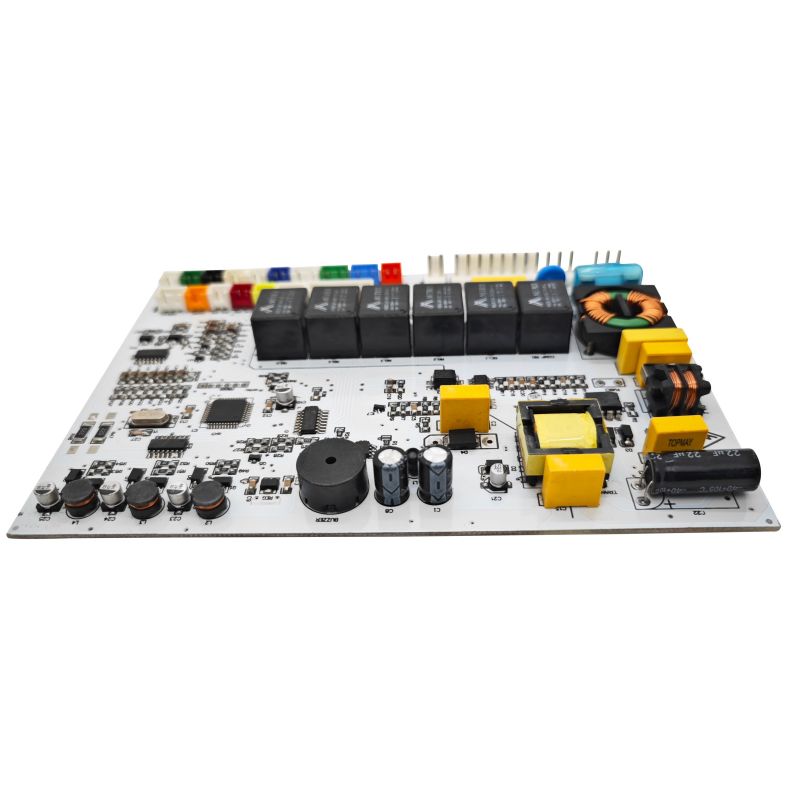

Sonarový systém se skládá ze dvou elektronických sestav, z nichž každá má výrazně odlišné požadavky na PCBA:
Zpracování sonarového signálu – převod zpětných ozvěn do digitálních obrazů
Integrace GPS navigace – kombinace údajů o poloze s údaji ze sonaru
Ovládání displeje – ovládání výstupu LCD nebo dotykové obrazovky
Interakce uživatelského rozhraní – tlačítko pro čtení nebo dotykové vstupy
Příjem echa – zesílení a úprava slabých zpětných signálů (rozsah mikrovoltů)
Přepínání vysílání/příjem – rychlé přepínání mezi režimy vysílání a příjmu
Impedanční přizpůsobení – přizpůsobení charakteristik kabelu a převodníku
Moderní výrobní trend: Špičkové rybářské snímače nyní používají technologii SMT, přičemž stroje typu pick-and-place montují piezoelektrické prvky přímo na PCBA, což nahrazuje ruční polohování keramických krystalů pro lepší přesnost a nižší náklady.
| Parametr | Mělká voda (0–200 stop) | Hluboká voda (200–1000 stop a více) |
|---|---|---|
| Typická frekvence | 200 kHz | 50 kHz nebo 38 kHz |
| Vlnová délka/Rozlišení | Kratší = vyšší detaily | Delší = větší hloubka průniku |
| Vysílat výkon | 1 kW | 4 kW (komerční třída) |
| Přenosové napětí | ±40V až ±60V | ±80V až ±100V |
Jedna frekvence, jeden paprsek: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Duální frekvence, jeden paprsek: 38/200 kHz nebo 50/200 kHz (běžné pro rybolov)
Vysoký výkon: 4 kW hlubinná komerční konfigurace
| Parametr | Displej/procesor | Sestava převodníku |
|---|---|---|
| Materiál desky | FR4 (standardní) | High-Tg FR4 nebo flexibilní PCB |
| Počet vrstev | 4-8 vrstev | 2-4 vrstvy |
| Hmotnost mědi | 1-2 oz (signál), 2 oz (výkon) | 2 oz minimálně (pulzy vysokého proudu) |
| Povrchová úprava | ENIG nebo OSP | ENIG (odolnost proti korozi) |
| Provozní teplota | -20 °C až +70 °C | -40 °C až +85 °C |
| Konformní povlak | Doporučeno | Povinné (mořské prostředí) |
Frekvence sonaru se pohybují od 50 kHz do více než 900 kHz. Uspořádání PCBA přímo ovlivňuje rozsah detekce a přesnost:
Trasy řízené impedancí: 50Ω nebo 75Ω typické pro kabely převodníků
Shodné délky tras: U převodníků s fázovým polem musí mít všechny křivky prvků stejnou elektrickou délku
Ochranné kroužky: Obklopují citlivé analogové vstupy s uzemněnými trasami pro potlačení šumu
Samostatné analogové/digitální uzemnění: Připojte do jedné hvězdy poblíž vstupu napájení
Mořské prostředí vystavuje PCBA solné mlze, kondenzaci a přímému ponoření. Konformní povlak je nesmlouvavý:
| Typ povlaku | Nejlepší pro | Pros | Nevýhody |
|---|---|---|---|
| akryl (AR) | Obecné námořní použití | Snadno se nanáší, přepracovatelné | Střední chemická odolnost |
| Silikon (SR) | Extrémní výkyvy teplot | Flexibilní, široký teplotní rozsah (-55°C až +200°C) | Je obtížné odstranit |
| uretan (UR) | Dlouhé ponoření do slané vody | Vynikající odolnost vůči chemikáliím/soli | Náročné na přepracování |
Cíle hodnocení IP:
Zobrazovací jednotka: minimálně IP65 (prachotěsné, voděodolné)
Sestava převodníku: Minimálně IP68 (odolné proti ponoření do 1 m+)
Sonarový měnič nemůže vysílat a přijímat současně. PCBA musí obsahovat T/R spínač, který chrání citlivý nízkošumový zesilovač (LNA) před vysokonapěťovým vysílacím impulsem:
Třívrstvá ochrana: Chopper obvod + uchycení napětí + sériový odpor
Doba odezvy: <10 μs (hloubka 1 stopa v mělké vodě = 2 μs zpáteční cesta)
Stupeň ochrany přijímače: Přežijte špičky ±100V na vstupu ±5V
Zesiluje signál logické úrovně MCU (5 V) na napětí potřebné k řízení převodníku:
| Fáze | Vstup | Výstup | Získat |
|---|---|---|---|
| Oscilátor | Spouštěcí impuls MCU | 200 kHz, impuls 500 μs při 5V | N/A |
| Ovladač MOSFET | 5V logika | Pohon brány 12V | ~2x |
| Výkonové MOSFETy | spínání 12V | ±40V až ±60V sinusovka (H-můstek) | ~8x |
Zpětné ozvěny jsou extrémně slabé (milivolty nebo mikrovolty). Přijímací řetězec vyžaduje vysoký zisk s nízkým šumem:
| Fáze | Funkce | Typický zisk |
|---|---|---|
| Chopper (ochrana T/R) | Během přenosu se odpojí | N/A (průchozí) |
| Nízkošumový zesilovač (LNA) | První stupeň zesílení (nejnižší hladina hluku) | 20-40 dB |
| Pásmový filtr | Odstraňuje šum mimo pásmo (200 kHz ± 10 kHz) | -3 dB při cutoff |
| Sekundární zesilovač | Přivádí signál do rozsahu ADC | 20-40 dB |
| Špičkový detektor | Převádí RF obálku na DC pro rozsah | N/A |
Generuje několik čistých napěťových kolejnic z jediného vstupu 12V námořní baterie:
| Železnice | Proud | Tolerance zvlnění | Používá se pro |
|---|---|---|---|
| 5V | 500mA-2A | <50 mV | MCU, logika, displej |
| 3,3 V | 100mA-500mA | <30 mV | DSP, ADC, přesný analog |
| ±12V až ±15V | 100mA-500mA | <100 mV | Operační zesilovače, LNA |
| ±40V až ±100V | 1A-5A (pulzní) | N/A | Výkonový zesilovač (pouze přenos) |
Doporučení: Použijte samostatné spínací regulátory pro digitální a analogové kolejnice. Po přepnutí konvertorů použijte LDO pro co nejčistší napájení řetězu přijímače.
| Pravidlo | Klíčové body |
|---|---|
| Samostatné sekce VN a NN | Umístěte výkonový zesilovač na jeden okraj, přijímací obvody na opačný okraj; minimální povrchová vzdálenost 3 mm mezi ±100V a 5V stopami |
| Analogové vstupy citlivé na ochranu | Surround LNA vstupní stopa s uzemněným měděným litím; přidat uzemněné prokovy každých 5 mm; udržujte vstupní stopu co nejkratší |
| Prošijte pozemní roviny pomocí spojek | 0,3 mm prokovy s roztečí 5 mm spojující horní a spodní zemnící roviny; snižuje impedanci země a zabraňuje odrazům země |
| Objemová kapacita v blízkosti Power Amp | Umístěte 1000μF až 4700μF low-ESR kondenzátor na vstup napájecího zesilovače; zabraňuje kolapsu napětí během přenosu |
| Tepelný management pro Power Stage | Použijte 2-3 oz mědi pro napájecí trasy; přidejte minimálně 9 tepelných průchodů na podložku MOSFET |
| Typ součásti | Doporučeno | Vyhněte se | Důvod |
|---|---|---|---|
| Základna PCB | High-Tg FR4 (Tg≥170°C) nebo PTFE | Standardní FR4 (Tg 130°C) | Vysoký výkon a výkyvy mořské teploty |
| Povrchová úprava | ENIG (zlato) | HASL | Odolnost proti korozi |
| Pájecí maska | LPI s UV fluorescenčním indikátorem | Standardní matný | Kontrola krytí povlaku |
| Konformní povlak | Akryl nebo silikon | Žádný | Ochrana proti slané vodě |
| Konektory | Utěsněné (IP67+) | Neutěsněné hlavičky | Vnikání vlhkosti |
| Testovací položka | Metoda | Kritéria vyhovění/neúspěchu |
|---|---|---|
| In-Circuit Test (ICT) | Automatizovaný držák sondy | Všechny součásti jsou přítomny, správné hodnoty |
| Test spínání T/R | Aplikujte vysílací impuls, změřte výstup LNA | Výstup LNA <100mV během přenosu |
| Hluková podlaha přijímače | Ukončete vstup 50Ω, změřte odečet ADC | Šum <3 LSB (typicky 10 bitů) |
| Přesnost dosahu | Testovací tank se známým cílem ve vzdálenosti 10 stop | Chyba rozsahu <3 % |
| Odolnost proti vlhkosti | 85% RH po dobu 48 hodin, napájeno | Žádná koroze, žádná degradace signálu |
| Test | Norma | Doba trvání/cykly |
|---|---|---|
| Termální cyklistika | -20°C až +60°C | 50 cyklů |
| Vibrace | Vibrační profil lodního motoru | 2 hodiny na osu |
| Solný sprej | 5% NaCl, 35 °C | 48 hodin |
| Vlhkost | 95 % RH, 40 °C | 48 hodin |
Q1: Pevný FR4 nebo flexibilní PCB pro montáž převodníku?
Oba jsou životaschopní; výběr ovlivňuje výkon a spolehlivost:
Rigid FR4: Nejlepší pro jednoduché jednoprvkové převodníky, nízkofrekvenční (50-83 kHz) konstrukce. Nižší cena, jednodušší výroba, ale nemůže se přizpůsobit zakřiveným tvarům trupu.
Flexibilní PCB: Nejlepší pro sfázovaná pole, vysokofrekvenční (200 kHz+), zakřivená pouzdra. Přizpůsobuje se složitým tvarům, snižuje velikost pouzdra, ale zvyšuje náklady.
Průmyslový trend: Prémiové vyhledávače ryb nyní používají flexibilní desky PCBA s piezoelektrickými prvky SMT, které umožňují přesné umístění desítek malých prvků převodníku v zakřivených nebo lineárních polích pro tvarování sonarového paprsku.
Q2: Jak chránit předzesilovač přijímače před vysokonapěťovým vysílacím impulsem?
Použijte schéma třívrstvé ochrany:
Chopper obvod: MOSFETy nebo PIN diody typu Back-to-back v sérii se vstupem přijímače – během vysílání se VYPÍNÁ
Napěťové svorkování: Schottkyho nebo Zenerovy diody zády k sobě uchycují na ±5V nebo ±10V
Sériový odpor: 100Ω až 1kΩ odpor mezi spínačem T/R a vstupem LNA omezuje proud během poruchových stavů
Otázka 3: Co způsobuje přerušované signály sonaru nebo ozvěny duchů?
Často lze vysledovat vady návrhu nebo sestavy PCBA:
Prasklé pájené spoje na SMT prvcích → Použijte flexibilní DPS, přidejte epoxidový podsyp
Nedostatečné oddělení na napájecích kolejnicích → Přidejte 1000μF hromadný kondenzátor, samostatné oddělení 100μF+100nF pro kolejnici LNA
Špatné vyladění pásmového filtru → Použijte komponenty s tolerancí 1 %, ověřte pomocí síťového analyzátoru
Naše schopnosti jsme vybudovali speciálně pro řešení jedinečných výzev výroby námořní elektroniky:
Koroze v solné mlze a pronikání vlhkosti jsou hlavními problémy v mořském prostředí. Nabízíme možnosti akrylového, silikonového a uretanového konformního povlaku se selektivním nástřikem (přesné zamezení oblastí konektorů) a UV fluorescenčním indikátorem pro snadnou kontrolu – splňující požadavky na krytí IP68 pro sestavy převodníků.
Špičkové rybářské převodníky stále více využívají flexibilní řešení s piezoelektrickými prvky PCB + SMT. Podporujeme výrobu flexibilních desek plošných spojů (polyimid/PET) a pevných flexibilních desek – umožňuje přesné umístění pole, kompatibilitu se zakřiveným pouzdrem a zmenšení celkové velikosti.
Od výroby desek plošných spojů → získávání komponent → sestavení SMT/DIP → programování → funkční testování → konformní povlak → montáž kabelového svazku → montáž hotového produktu, všechny procesy jsou dokončeny interně, čímž se minimalizují náklady na koordinaci více dodavatelů a rizika kvality.
Jsme vybaveni 2 testovacími místnostmi pro stárnutí, 2 vysoko/nízkoteplotními testovacími komorami a širokou řadou profesionálních testovacích přístrojů, můžeme provádět:
In-Circuit Test (ICT)
Test tepelného cyklování (-40 °C až +85 °C)
Test solnou mlhou
Zkouška teplotním šokem
Funkční testování (včetně ověření T/R přepínání, testování hladiny hluku)
Roční kapacita výroby PCBA přesahuje 1,5 milionu kusů a zároveň podporuje maloobjemové pilotní provozy bez MOQ – bezproblémový přechod od ověřování prototypů k hromadné výrobě.
Založeno: 2011
Tovární plocha: 3000+ m2
Inženýři výzkumu a vývoje: 20

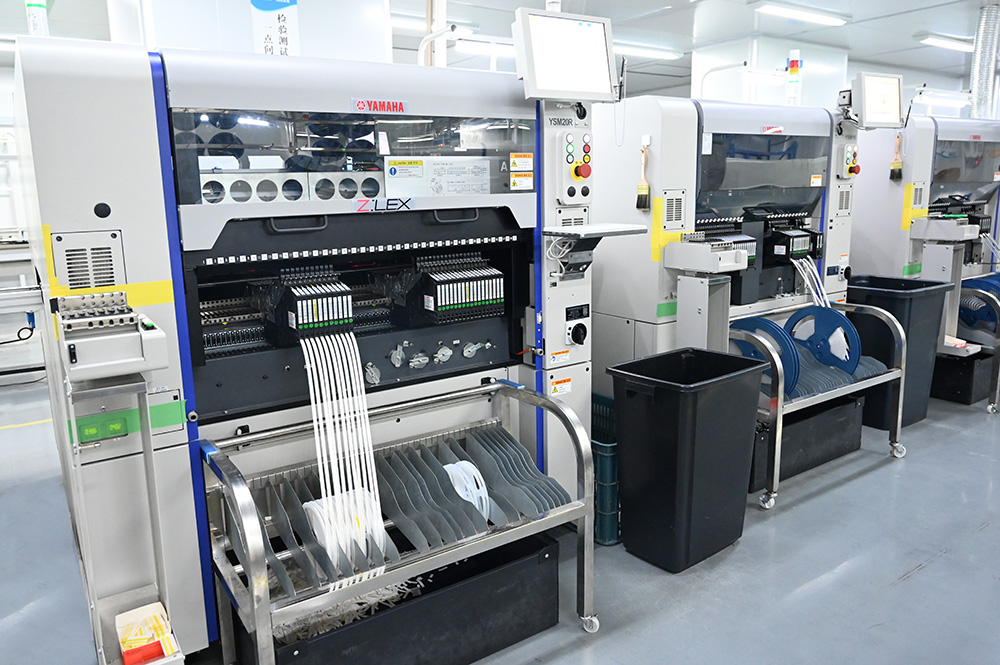

Výrobní linky SMT: 6
Montážní linky DIP: 4
Montážní linky hotových výrobků: 2
Systém kvality: Certifikace ISO 9001:2015, vyhovující IPC-610E
Exportní trhy: Severní Amerika, Jižní Amerika, Evropa, Asie, Oceánie
