Co je pájení přetavením dusíku a proč o něm uvažovat?
Přefukování dusíkem nahrazuje standardní vzduch v troubě N2 o čistotě 99,9 %. Nepřítomnost kyslíku zabraňuje tvorbě oxidů na pájecí pastě a vývodech součástek.
Srovnání procesů
ParametrStandardní Air ReflowReflow Dusíku (N₂)Rozdíl Hladina kyslíku20,9%< 1000 ppm (0,1%)200× méně O₂Úhel smáčení25--35°10--15°2× lepší smáčeníVyprázdnění v tepelných podložkách15--25% plocha-v-50%-nízká plocha5-15% vady0,5--2%< 0,05%10× méně Kuličky pájkyViditelnéŽádnéČistější desky

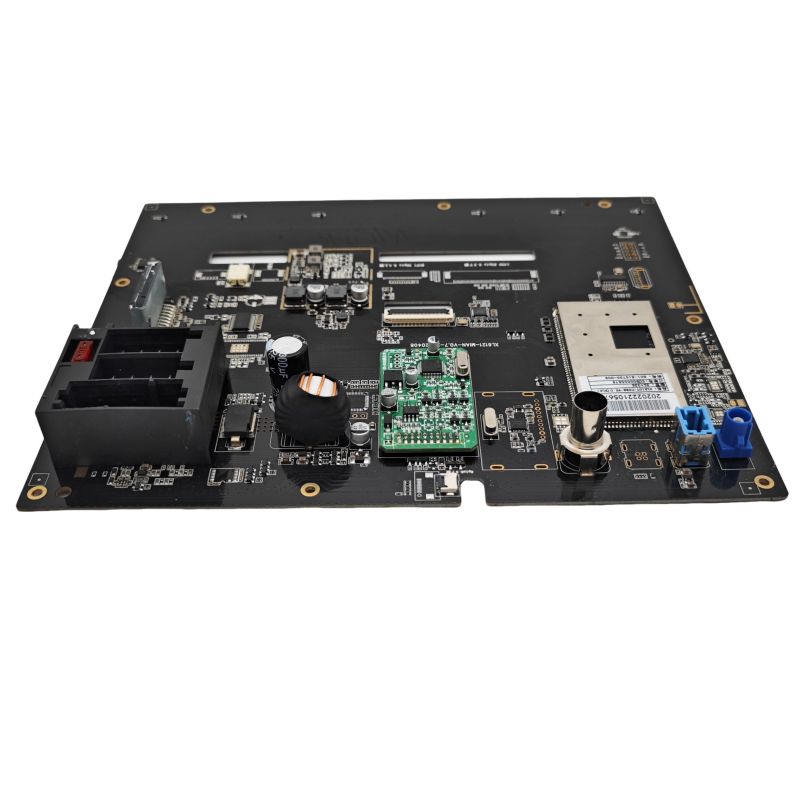

Problém oxidace na PCBA průmyslových robotů
Průmyslový robot PCBA často používá velké tepelné podložky (odkrytá měď) pod MOSFETy, hradlové ovladače a integrované obvody pro správu napájení. Tyto podložky rychle oxidují při přetékání vzduchu a zabraňují úplnému smáčení pájky. Výsledkem jsou dutiny, které zachycují teplo a způsobují poruchy pole po 1000+ provozních hodinách.
Kde přeměna dusíku poskytuje jasnou hodnotu
Ne každý průmyslový robot PCBA má stejné výhody. Dusík má smysl v konkrétních scénářích.

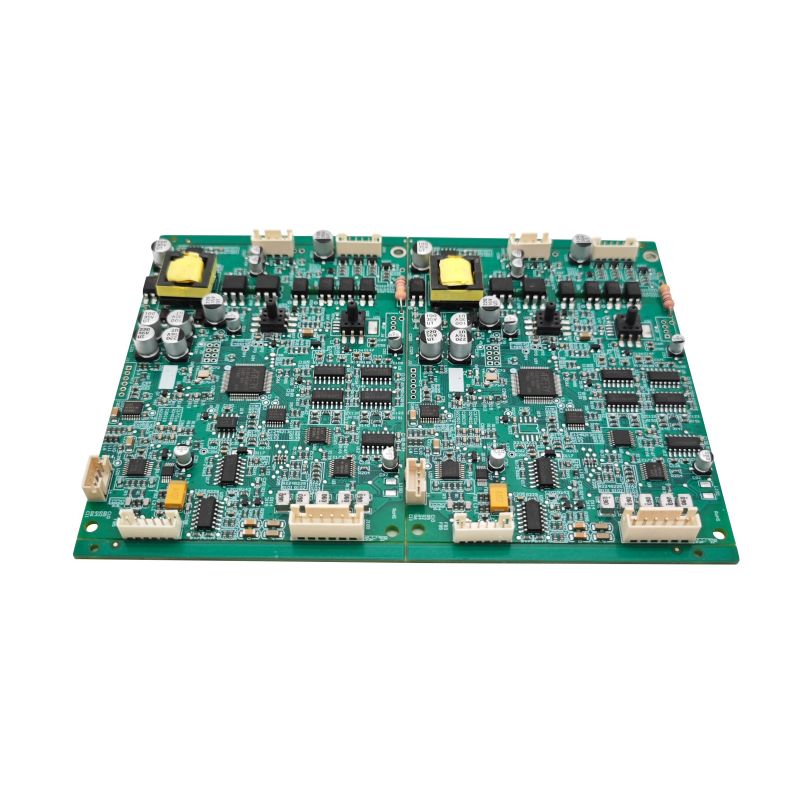

Velké měděné plochy a těžké součásti
Funkce desky Riziko přeměny vzduchu Výhoda dusíku10×10 mm tepelná podložka> 30 % dutin, horká místa< 8 % dutin, stejnoměrná deska s 20+ vrstvami (silná)Nerovnoměrné zahřívání napříč vrstvamiLepší přenos tepla smáčenímVelké konektory (40+ kolíků)Vady hlavy v polštáři100% tvorba dlouhých spojů Motorové moduly sorobotakIGBTan.
Data z reálného světa: V šestiosé robotické řídicí jednotce PCBA s 12 výkonovými MOSFETy na jedné desce, reflow dusíku snížilo návratnost pole z 3,2 % na 0,4 % za 24 měsíců. Primární režim selhání – tepelné podložky způsobující přehřátí – klesl o 87 %.
Stopy nízkého napětí, vysokého proudu
Průmyslový robot PCBA pro servopohony přenáší 30--80A na vnitřních vrstvách. Prázdné prostory pod odpory snímajícími proud (0,5 mΩ, pouzdro 2512) vytvářejí odchylky odporu, které kazí hodnoty točivého momentu.
Snímání proudu Komponenta Air Reflow Variace Variace přetočení dusíku 4-svorkový bočník (2512) ± 8 % kvůli vyprázdnění ± 1,5 % Nárůst teploty snímače 15 ° C5 ° Ckalibrační drift po 500 cyklech12 % 2 %
Kde je přeměna dusíku zbytečná
Dusík zvyšuje náklady (úprava trouby + spotřeba plynu = 0,08 – 0,12 USD na PCBA). V těchto případech jej nepoužívejte.
Malé desky s nízkou tepelnou hmotností
Scénář Dusík není potřebaJednostranný, < 50 komponent Přetavení vzduchu vytváří < 8 % dutinVšechny malé balíky (0402, QFN 3×3) Žádné velké tepelné podložky Bezolovnatý SAC305 bez citlivých částí Standardní tavidlo zpracovává přefukování vzduchu Maloobjemové prototypování (< 100 nákladů neodůvodněných)
Desky využívající vysoce aktivní tok
Některé no-clean tavidla (např. Senju M705-GRN360-K2-V) obsahují aktivátory, které účinně fungují na vzduchu až do 240 °C. Dusík nepřináší žádný měřitelný přínos. Citlivost na kyslík zkontrolujte v datovém listu toku.
Implementační parametry pro PCBA průmyslového robota
Pokud se rozhodnete použít dusík, použijte tato specifická nastavení.
Profil trouby pod dusíkem
Teplota zónyČasO₂ Cílové předehřátí150--180°C60--90 s< 5000 ppmNamáčení 180--210°C60--90 s< 2000 ppm Špička zpětného toku (SAC305)240--250°C 30--1000 ppmChlazení-5°C/s rampa---Žádný požadavek
Kritické: Během špičky přetavení udržujte O₂ pod 1000 ppm. Nad 1500 ppm výhoda mizí -- dutiny se vrátí na úroveň zpětného proudění vzduchu.
Průtok a čistota dusíku
Parametr Doporučení Čistota minimálně 99,9 % (třída 3,0) Rosný bod-40°C nebo nižší Průtok 15--25 m³/hod (typická 6zónová trouba)
Odhad nákladů: U typického průmyslového robota PCBA o rozměrech 100 × 150 mm přidává dusík 0,10 USD na desku při objemu 10 000. Při objemu 100 000 kusů cena klesne na 0,04 USD za desku.
Testování pro ověření přínosu dusíku
Než začnete používat dusík pro PCBA průmyslového robota, proveďte tyto dva testy.
Porovnání mizení (rentgenové záření)
1. Přetavte 20 desek ve vzduchu, 20 desek v dusíku
2. Rentgenujte každou desku pod úhlem 0° a 45°
3. Změřte prázdnou plochu pod největší tepelnou podložkou (např. IC ovladače motoru)
4. Splnění kritéria pro zdůvodnění dusíku: Redukce dutin > 50 % ve srovnání se vzduchem
Průřezová a smyková zkouška
Výsledek testu přetavení vzduchu Dusík TargetIMC tloušťka (intermetalická) 1--3 µm nerovnoměrná2--4 µm jednotná Průměr dutin> 200 µm běžný< 100 µm vzácný Pevnost ve smyku kuličky (0,5 mm BGA)800--1000 gf1100--1300 g
FAQ -- Časté otázky o přeměně dusíku pro průmyslové roboty PCBA
Q1: Zlepšuje přetavení dusíku spolehlivost pájeného spoje pro průmyslové roboty PCBA vystavené vibracím?
A:Ano, ale pouze pro specifické mechanismy selhání. Průmyslové roboty zažívají vibrace 5--50 grms ze servomotorů a převodovek. S dusíkem se zlepšují dvě poruchy související s vibracemi:
Kirkendallová mizí-- Při zpětném proudění vzduchu je intermetalický růst mědi a cínu (IMC) nepravidelný a vytváří mikroskopické dutiny na rozhraní. Při vibracích se tyto dutiny spojí a prasknou po 5 000 až 10 000 hodinách. Přetavení dusíku vytváří jednotnou IMC (vrstvu Cu₆Sn₅) bez dutin. Vibrační testování (20 grms, 10--2000 Hz, 100 hodin) ukazuje, že dusíkové spoje vydrží 3× déle.
Únava pájky v blízkosti těžkých součástí-- Velké transformátory (15 × 15 mm) na PCBA průmyslového robota zažívají rozdílnou tepelnou roztažnost během zahřívání robota (25 °C až 85 °C). Při zpětném proudění vzduchu se dutiny koncentrují pod rohy součástí, kde je napětí nejvyšší. Tyto dutiny působí jako místa iniciace trhlin. Díky dusíku spoje bez dutin rozkládají napětí rovnoměrně.
Kvantitativní zlepšení-- Zrychlené testování životnosti (tepelný šok -40 °C až +125 °C, 1000 cyklů + současné vibrace) ukazuje:
- Spoje pro zpětné proudění vzduchu: 12 % prasklých nebo vadných
- Spoje pro přeliv dusíku: 1,5 % prasklé
Však, dusík neopraví špatně navrženou geometrii podložky nebo nesprávné otvory šablony. Vždy je nejprve optimalizujte a poté přidejte dusík.
Q2: Jaké procento prázdnoty je přijatelné pro výkonové stupně průmyslového robota PCBA a může toho dosáhnout dusík?
A:U výkonových stupňů PCBA průmyslových robotů (motorové pohony, IGBT, MOSFETy) závisí přijatelné vyprázdnění na tepelném zatížení. Existují tři úrovně:
Úroveň 1 – Vysoký výkon (nepřetržitý > 20A na FET)
Přijatelná prázdná plocha: < 5 %. Průměr jedné dutiny: < 0,2 mm. Toho lze dosáhnout pouze přetavením dusíkem (1000 ppm O₂) a vakuovým přetavením (volitelné). Bez dusíku jsou typické dutiny 15--25%.
Úroveň 2 – střední výkon (10--20A špičkový, přerušovaný)
Přijatelná prázdná plocha: < 10 %. Žádná jednotlivá dutina > 0,5 mm. Přetavení dusíku trvale dosahuje 5--8% dutin. Zpětné proudění vzduchu produkuje 12--18% - často okrajové, ale projde, pokud to teplotní simulace dovolí.
Úroveň 3 – Nízká spotřeba (< 5A, signálové integrované obvody)
Přijatelná prázdná plocha: < 25 %. Prázdné prostory mají minimální tepelný dopad. Dusík je zbytečný. Reflow vzduchu stačí.
Může dusík dosáhnout úrovně 1 bez vakua?Ne - samotný dusík dosahuje 5--8% minimálních dutin v důsledku zachycených plynů. Pro méně než 5% dutin (kritické pro SiC MOSFET nebo GaN zařízení) potřebujete vakuové přetavení (odstraňuje plyny po roztavení pájky). Dusík + vakuum dosahuje 1--3 % dutin.
Testovací protokol pro PCBA průmyslového robota: Změřte mezery na 10 deskách. Pokud je průměr > 15 %, přidejte dusík. Pokud je průměr 8--15 % a ztrátový výkon < 2 W na součást, vzduch je přijatelný. Pokud je požadováno < 8 %, specifikujte optimalizaci dusíku a šablony (průchody v tepelné podložce pro uvolnění tavidla).
Q3: Mohu převést svou stávající pec na přeliv vzduchu na dusík pro výrobu průmyslového robota PCBA?
A:Ano, ale se třemi nesmlouvavými úpravami. Mnoho výrobců se pokusí o částečnou konverzi a selže.
Změna 1 -- Těsnění trouby
Trouby pro zpětné proudění vzduchu mají mezery na vstupních/výstupních závěsech a mezi zónami. Čistota dusíku vyžaduje vstup kyslíku < 50 l/min. Instalovat:
- Dvouvrstvé magnetické závěsy (nahrazuje jednoduché řetízky)
- Pozitivní regulace tlaku (1--2 mm H₂O uvnitř trouby)
- Všechny přístupové panely utěsněte vysokoteplotním silikonovým těsněním
Bez utěsnění spotřebujete 3--5× více dusíku (cena 0,30 – 0,50 $ za desku) a stále budete mít 5000 ppm O₂ ve špičce – horší než správně vyladěná vzduchová trouba.
Modifikace 2 -- Systém monitorování kyslíku
Nainstalujte dva senzory zirkonia O₂: jeden v zóně předehřívání, jeden v zóně špičky přetavení. Senzory je nutné kalibrovat měsíčně. Mnoho výrobců PCBA průmyslových robotů přeskakuje kalibraci, a pak se diví, proč se vyprázdnění vrací.
Modifikace 3 -- Dopravník a mazání
Standardní maziva dopravníků pece se odpařují v dusíku (nepřítomnost kyslíku mění teplotu rozkladu). Použijte perfluorpolyetherové (PFPE) mazivo. značky Kester nebo Klüber. Standardní mazivo kontaminuje desku a vytvoří kuličky pájky.
Náklady na konverzi a časová osa:
- Vybavení: 8 000 – 15 000 USD (těsnění, závěsy, senzory, regulace průtoku)
- Instalace: 2 dny odstávky
- Dodávka dusíku: Nádrž na kapalinu nebo generátor PSA (300 – 500 USD/měsíc pronájem)
- Doba návratnosti pro objem PCBA průmyslového robota > 50 000/rok: 6--8 měsíců (od snížení přepracování a návratnosti na místě)
Nepřevádětpokud je váš roční objem nižší než 20 000 desek. Místo toho použijte smluvního výrobce, který již má přetavení dusíku.
Rozhodovací matice – měli byste používat dusík?
FactorAir Reflow SufficientNitrogen DoporučenoTepelné podložky > 25 mm²NeAnoSoučástky s odkrytou měděnou základnou (QFN, DFN)NeAno Rozteč BGA < 0,8 mmNeAnoProvoz PCBA robota > 60°C okolíNeAno Cíl spolehlivosti < 0,5 % za rok NeAno deskyObjem < 10 000 desek/rokAnoNe (cenově neefektivní)
Závěrečné doporučení
Přetavení dusíku dává jasný smysl pro PCBA průmyslového robota, který obsahuje:
- Velké tepelné podložky (> 25 mm²)
- BGA nebo QFN s odkrytými matricemi
- Jakýkoli výkonový stupeň s rozptylem > 5 W na součást
- Požadavek spolehlivosti < 1 % selhání pole během 5 let
Dusík nedává smysl pro jednoduché, nízkoenergetické průmyslové roboty PCBA (rozhraní senzorů, I/O desky) s malými součástkami a bez tepelných problémů.
Praktické rady: Proveďte zkoušku se 100 deskami v dusíku. Rentgenové vyprazdňování. Porovnejte s vašimi aktuálními výsledky zpětného proudění vzduchu. Pokud se prázdná plocha zmenší o více než 50 %, použijte dusík. Pokud je snížení menší než 30 %, skutečným problémem je váš návrh tavidla nebo šablony – nejprve je opravte.
