Jak vyrobit spolehlivou PCBA pro výsadbu
Výsadbová světla (zahradnická LED svítidla) fungují v náročných podmínkách: 12-16 hodin nepřetržitého denního provozu, prostředí s vysokou vlhkostí (60-90% RH) a značné tepelné namáhání. PCBA je páteří celého zařízení ---selhání zde znamená ztrátu plodiny a plýtvání energií.
S 20 lety zkušeností v oblasti výkonové elektroniky a výroby desek plošných spojů napříč průmyslovými a zemědělskými sektory jsem analyzoval stovky poruch rostoucích světelných polí. Tato příručka se zabývá výběrem materiálu, tepelným managementem, návrhem spektra a ověřenými parametry spolehlivosti pro výsadbu lehkého PCBA.

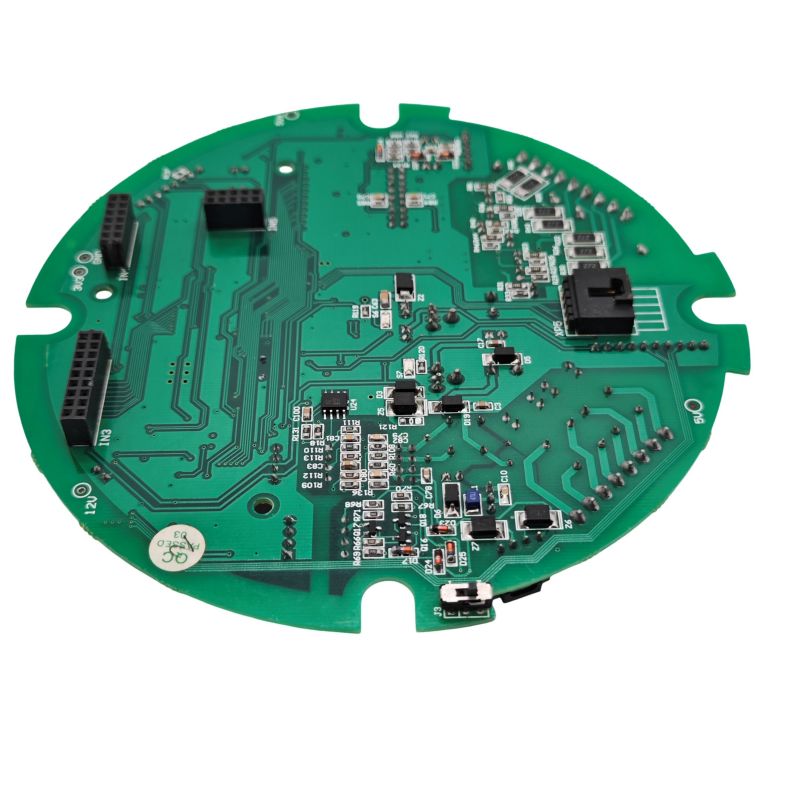

Co musí dělat výsadbové světlo PCBA
Světelný PCBA pro výsadbu podporuje fotosyntézu rostlin prostřednictvím umělého světla. Na rozdíl od standardního osvětlení musí zahradnické PCBA dodávat specifické vlnové délky (červená pro kvetení, modrá pro vegetativní růst) a zároveň řídit nepřetržitý provoz s vysokým výkonem.
Základní funkce PCBA pro výsadbu světla:
- Ovládání spektrálního výstupu:Pohání LED čipy na přesných vlnových délkách (660nm červená, 450nm modrá) s odchylkou ≤±5nm
- Tepelný rozptyl:Odstraňuje teplo z LED spojů, aby se zabránilo předčasnému znehodnocení lumen
- Regulace výkonu:Převádí AC vstup (85-265V) nebo DC vstup (12-52V) na stabilní konstantní proud pro LED řetězce
- Ochrana životního prostředí:Odolává skleníkové vlhkosti a teplotním výkyvům
Hlavní rozdíl od standardní LED PCBA:Výsadba lehkých PCBA vyžaduje vyšší hustotu výkonu (40W až 200W+ na desku) a specifické vyladění spektra pro různé typy plodin.
Základní technické specifikace
Spektrální požadavky podle fáze růstu
Fáze růstu Dominantní vlnová délka Typická Červená:Modrá PoměrAplikaceVegetativní (listy/stonky)450nm (modrá)3:1 až 4:1Hlávkový salát, bylinky, listová zeleňKvětání / Plodování660nm (červená)5:1 až 9:1Rajčata,F04papriky,Spektrum070ull + cannabisF070ull bíláVariableDoplňkové osvětlení skleníku
Založeno na aktuálních zahradnických standardech LED a specifikacích výrobce.
Elektrické a výkonové specifikace
Parametr Nízký výkon (Domácí/urob si sám) Střední výkon (komerční) Vysoký výkon (Vertikální farma) Celkový výkon 10W-40W40W-120W120W-300W+Vstupní napětí12V-24V DC45-52V DC48V DC nebo AC 85-265VLED Proud na Kanál 350mA-700mA700mA-1500mA1500mA-2800mA Odchylka proudu±5%±2%±1%Účinnost přeměny výkonu>85%>90%>93%
Výkonové rozsahy odvozené od specifikací PCBA pro osvětlení komerčních výsadeb.
Fyzikální a tepelné specifikace
ParametrFR4 StandardníHliník MCPCBMěď MCPCBTepelná vodivost0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KHmotnost mědi1 oz1-2 oz2-3 oz Počet vrstev2-4 vrstvy1-2 vrstvy1-2 vrstvyMaximální povrch C Provozní teplota130°C°C°C Použití Nízký výkon (<30W) Většina komerčních světelExtrémně vysoký výkon
Na základě výrobních norem PCB pro zahradnické aplikace.
Výběr materiálu PCB: Rozhodující pro spolehlivost
Výběr materiálu PCB přímo určuje životnost a výkon výsadby.

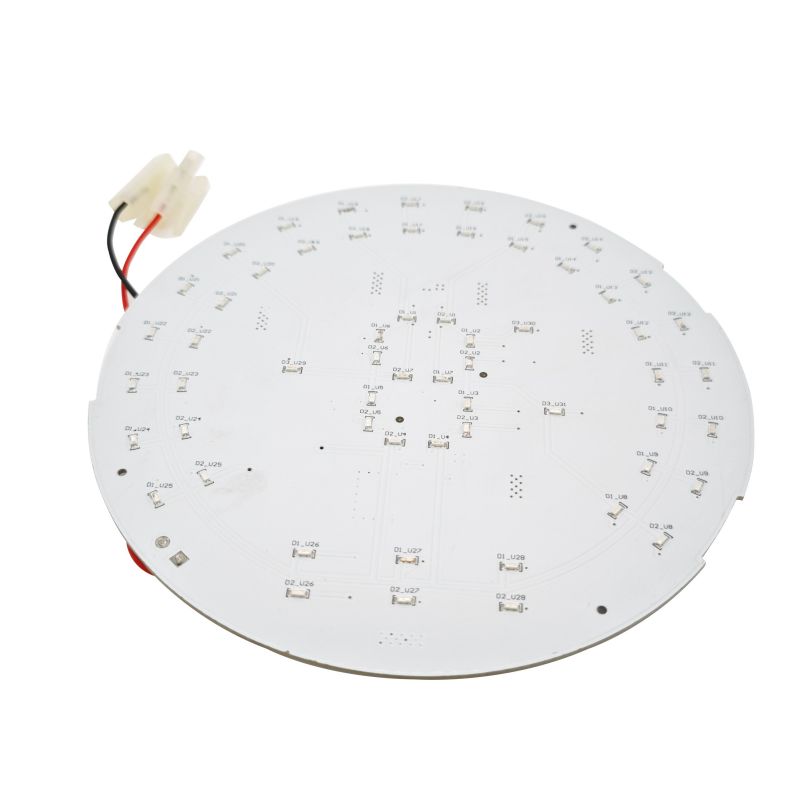

Hliníkový MCPCB (nejběžnější pro osvětlovací zařízení)
Hliníkové MCPCB tvoří více než 80 % komerčních sadových lehkých PCBA. Nabízejí nejlepší rovnováhu mezi tepelným výkonem a cenou.
Parametr Standardní hliník Vysoce výkonný hliník Tepelná vodivost1-3 W/m·K5-9 W/m·KTloušťka dielektrické vrstvy50-100µm75-150µmPrůrazné napětí2-3 kV3-5 kVNáklady na m² (hromadné)50~$30~$
Kdy zvolit hliník:Většina komerčních svítidel pro výsadbu od 40W do 200W. Hliníková deska plošných spojů 1-3 W/m·K je dostatečná pro standardní hustoty LED.
FR4 (nákladově citlivé nebo nízkoenergetické)
Světelné PCBA pro výsadbu FR4 jsou vhodné pouze pro:
- Nízkoenergetická svítidla pod 30W
- Provedení s externími chladiči
- Krátkodobé nebo hobby aplikace
Omezení:FR4 nemůže účinně odvádět teplo. Teploty LED přechodu rostou o 15-25°C výše než u ekvivalentních hliníkových MCPCB konstrukcí.
Keramické PCBA (prémiové / vysoce spolehlivé)
Keramické substráty (oxid hlinitý nebo nitrid hliníku) zcela eliminují dielektrickou vrstvu a dosahují tepelné vodivosti 20-200+ W/m·K.
Nejlepší pro:Extrémně vysoká hustota výkonu (>3 W/cm²) nebo aplikace vyžadující absolutní spolehlivost.
Tepelný management pro nepřetržitý provoz
Výsadbová světla fungují 12-16 hodin denně, 365 dní v roce. Tepelný management je faktorem spolehlivosti č. 1.
Optimalizace tepelné dráhy
Základní pravidlo:S každým snížením teploty LED spojů o 10 °C se životnost zdvojnásobí.
Prvek návrhuPožadavek Metoda ověření Tepelné prostupy pod LED podložkami Minimálně 9 prokovů (průměr 0,3 mm) na LEDX-ray kontroluPřes plnění Vyplněno a zakryto mědí nebo epoxidem Průřez Měděná plocha pro šíření tepla300-500 mm² na vysoce výkonnou LEDPCB rozvržení Pokrytí pájením na tepelné podložce80-90% X-ray pokrytí <25%Povrchová teplota (při plné zátěži)Pod 60°C (oblast LED podložky)Termovize
Materiál tepelného rozhraní (TIM)
Mezi MCPCB a chladičem svítidla:
- Požadovaný TIM:Silikonová nebo keramická tepelná podložka (minimálně 3 W/m·K)
- Tloušťka:0,5 mm až 1,5 mm
- Komprese:20-30% k odstranění vzduchových mezer
Váha mědi pro aktuální stopy
Proud na stopuMinimální hmotnost mědi Doporučená hmotnost mědi<500mA1 oz1 oz500mA-1,5A1 oz2 oz1,5A-3A2 oz2 oz s pájecím otvorem3A+2 oz s paralelními stopami3 oz
Na základě aktuálních kapacitních standardů pro zahradnické osvětlení IPC-2221.
Návrh spektra a řízení vlnové délky
Rostliny vyžadují specifická světelná spektra pro různá růstová stádia. PCBA musí dodávat tyto vlnové délky s přesností.
Standardní vlnové délky pro výsadbu světel
Vlnová délkaColorFunctionLED Typ čipu450-460nmKrálovská modráVegetativní růst, absorpce chlorofyluModrá LED660-665nmHluboce červenáKvětání, plodení, fotomorfogenezeČervená LED730-740nmFar RedEmerson efekt, iniciace kveteníFarKll Červená LED3000hi vizuální komfortFarKll-Whi vizuální komfortFar LED
Doporučení poměru červená:modrá
Typ rostliny Doporučená červená:Modrá Poměr Poznámky Listová zelenina (hlávkový salát, špenát) 3:1 až 4:1 Vyšší modrá pro kompaktní růstOvocné rostliny (rajčata, paprika) 5:1 až 9:1 Vyšší červená pro vývoj květů/plodů Byliny (bazalka, koriandr)4:1 až 1cyklusgnabis 4:1: 1dcyclevegnabis 8:1 (květina) Upřednostňuje se nastavitelné spektrum
Založeno na pokynech pro design zahradnických LED z průmyslových zdrojů.
Řízení proudu pro stabilitu vlnové délky
Vlnová délka LED se posouvá se změnou proudu. Chcete-li zachovat spektrální přesnost:
- Maximální odchylka proudu:±2 % napříč všemi řetězci LED
- Doporučená odchylka:±1 % u prémiových designů
- Metoda měření:Měřič poklesu napětí sériového rezistoru nebo inline proud

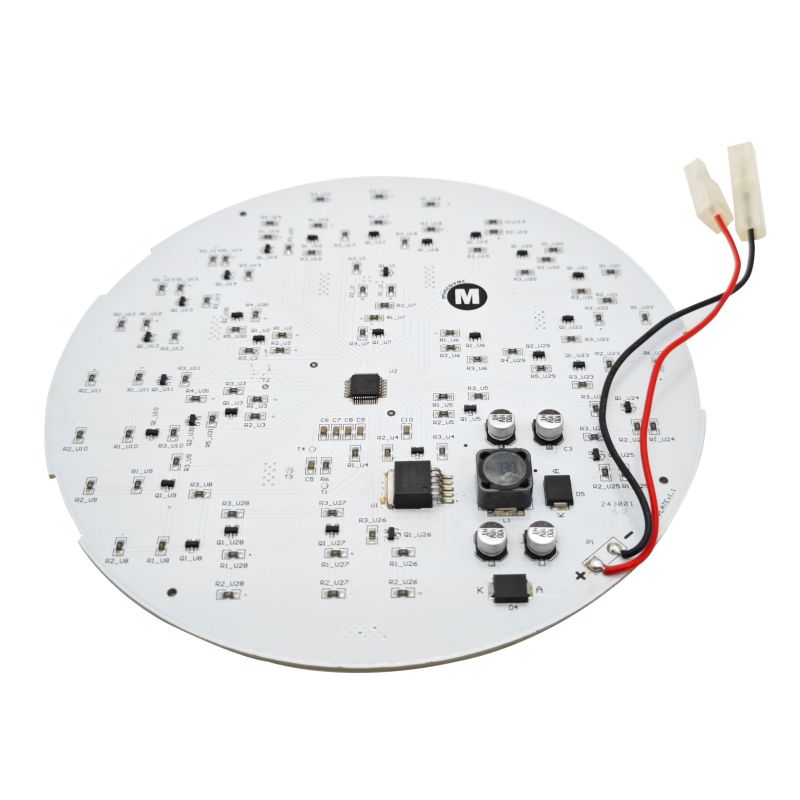

Topologie ovladače a návrh obvodů
Konstantní proud vs. Konstantní napětí
Výsadba lehkých PCBA vyžadujepohon konstantním proudempro každý LED řetězec k udržení stabilní vlnové délky a zabránění tepelnému úniku.
TopologieNejlepší proVýhodyNevýhodyLineární konstantní proudNízký výkon (<30W)Jednoduchý,nízký EMINeefektivní při vysokém poklesu napětíBuck měničStřední výkon (30-100W), Vin > VfÚčinný (90-95%)Vyžaduje induktor, spínací šumZvýšený převodníkLED struny s Vf > Konstantní proudVinVysoký proud-kanál PočítáníVysoký (>100W), laditelné spektrumOvládání jednotlivých kanálů, vysoká účinnostKomplex, vyšší náklady
Vyžadovány ochranné obvody
Typ ochranySpecifikace součástiReverzní polaritaSchottkyho dioda nebo P-FETBblokuje záporné napětí na vstupuPřepětí Dioda TVSSvorka při 1,2x max. vstupuNadproud (na kanál)PTC pojistka nebo snímací rezistor + cutoffTrip při 1,3x jmenovitém prouduESD ochranaZenerovy diody na vstupech ±8kV minimum
Ochrana životního prostředí pro pěstírny
Výsadbová světla fungují v prostředí s vysokou vlhkostí (60-90% RH). Ochrana proti vlhkosti je nezbytná pro spolehlivý provoz.
Požadavky na konformní povlak
Typ nátěru Nejlepší proAplikační metodu PřepracovatelnostAkryl (AR)Obecné zahradnictvíSprej nebo máčeníSnadnýSilikon (SR)Extrémní vlhkost, flexibilní PCBSelektivní nástřik ObtížnýUretan (UR)Vystavení slané vodě nebo chemikáliímPostřikVelmi obtížné
Minimální tloušťka povlaku:0,03 mm (1,2 mil)
Kontrolní seznam ochrany proti vlhkosti
- Konformní povlakpřes všechny pájené spoje a odkrytou měď
- Zalévánípro konektory a vysokonapěťové oblasti (volitelné pro extrémní prostředí)
- Utěsněné konektory(Minimální IP65 pro venkovní skleníky nebo skleníky s vysokou vlhkostí)
- Povrchová úprava ENIG(zabraňuje korozi mědi; HASL se nedoporučuje)
Limity provozního prostředí
ParametrVnitřní GrowGreenhouseVenkovní Rozsah vlhkosti40-70% RH60-90% RH10-100% RHTteplotní rozsah15-30°C-5 až 40°C-20 až 50°CMminimální krytí IP20 (uvnitř suché)IP44 (odolné proti stříkající vodě)IP65
Pravidla rozvržení PCBA pro výsadbu světla
Pravidlo 1: Oddělte napájení a signál
- Udržujte vstupní sekci AC/DC izolovanou od tras LED měniče
- Minimální povrchová vzdálenost: 3 mm mezi oblastmi vysokého a nízkého napětí
Pravidlo 2: Zkraťte vysokoproudové smyčky
- Umístěte ovladače LED co nejblíže ke konektorům LED
- Minimalizujte oblast smyčky pro snížení EMI
Pravidlo 3: Návrh tepelné podložky pro LED diody
- Každá LED tepelná podložka vyžaduje minimálně 9 tepelných průchodů (0,3 mm)
- Prokovy musí být vyplněny a uzavřeny pro pájitelnost
Pravidlo 4: Copper Pour for Ground
- Použijte pevnou zemnící plochu na vrstvě 2 (u 2vrstvého MCPCB je uzemněním kovové jádro)
- Pro designy FR4: vyhrazená základní vrstva s minimálním rozdělením
Pravidlo 5: Daisy-Chain Power Distribution
- Pro dlouhé lineární výsadbové lehké PCBA (až 1500 mm) směrujte napájecí trasy jako centrální sběrnici
- Napájejte každý segment LED ze sběrnice, nikoli z konce předchozího segmentu
Požadavky na výrobu a montáž
Specifikace sestavy SMT pro osazování lehkých PCBA
ParametrPožadavekOvěřeníPájecí pasta Bezolovnatý (SAC305 nebo podobný) Shoda s RoHS
Testování kvality pro výsadbu Light PCBA
TestMethodPass/Fail CriteriaIn-circuit test (ICT)Automatické uchycení sondyVšechny komponenty přítomné, správné hodnotyKontrola polarityLED diod Režim diody nebo vizuální kontrola100% správná orientace Tepelné zobrazování při plné zátěžiIR kamera po 1 hodině provozuŽádný hotspot >70°C (LED podložky <60°C cíl)Spektrální ověření.Rozlišení 0Wavetrometr ≤±5nm ze specBurn-in testu24-48 hodin při plném výkonu, pokojové prostředíŽádné selhání LED, žádné blikání
Pro komerční výrobu lehkého PCBA pro výsadbu se doporučuje 100% testování těchto parametrů:
- Kontrola polarity LED(automatická optická kontrola)
- Kvalita pájeného spoje(AOI na všech součástech napájení)
- Otevřené/krátké testování(létající sonda nebo lůžko nehtů)
- Tepelná validace(základ vzorku, 10 % produkce)
Časté otázky o výsadbě Light PCBA
Q1: Jaký je nejlepší materiál PCB pro vysoce výkonné (200W+) sázecí světlo, které běží 18 hodin denně?
A:Pro nepřetržitý provoz s vysokým výkonem,hliníkový MCPCB s minimální tepelnou vodivostí 3 W/m·Kje standardní volbou. Zde je rozhodovací matice založená na datech z reálného pole:
Úroveň výkonu Doporučený materiál Tepelná vodivost Očekávaná životnost40W-100WStandardní hliníkové MCPCB (1-2 W/m·K)1-2 W/m·K30 000-50 000 hodin100W-200WVysoce výkonný hliník (3-5 W/m·K)3-5 W/m·00K-5 hodin200W-300W+Prémiové hliníkové (5-9 W/m·K) nebo měděné jádro5-9+ W/m·K70 000-100 000 hodin
Proč hliník přes FR4 pro vysoký výkon:200W sázecí světlo generuje značné teplo. FR4 má tepelnou vodivost pouze 0,3-0,5 W/m·K a působí jako izolant. Teplota LED přechodu během několika minut překročí 100 °C, což způsobí rychlé snížení hodnoty lumen (30-50% ztráta během 6 měsíců).
Alternativa keramického PCBA:Pro extrémní spolehlivost nebo když je velikost PCB silně omezena (vysoká hustota výkonu >3 W/cm²), keramické substráty (oxid hlinitý nebo nitrid hliníku) zcela eliminují dielektrickou vrstvu a dosahují 20-200+ W/m·K. Cena je však 3-5x vyšší než u hliníkového MCPCB.
Sečteno a podtrženo pro většinu komerčních pěstitelů:Vysoce výkonný hliníkový MCPCB (5 W/m·K) poskytuje nejlepší rovnováhu mezi cenou a spolehlivostí pro svítidla 200W+.
Q2: Jak vypočítám požadovanou hmotnost mědi pro svou výsadbu lehkého PCBA, abych zabránil přehřátí stopy?
A:Použijte vzorec IPC-2221 s těmito pokyny pro zahradnictví. Stopové přehřátí je běžný poruchový režim u vysoce výkonných sázecích světel.
Krok 1 – Určete maximální proud na stopu:
Pro typické 100W sázecí světlo při 48V: Proud = 100W / 48V = 2,08A na řetězec
Krok 2 – Vyberte si přípustný nárůst teploty (ΔT):
- Nárůst o 10°C:Konzervativní pro životnost 50 000+ hodin (doporučeno pro komerční použití)
- Nárůst o 20°C:Přijatelné pro spotřebitelskou úroveň
- Nárůst o 30°C:Vysoké riziko --- stopa časem oslabí pájené spoje
Krok 3 – Vyberte hmotnost mědi na základě proudu:
Aktuální Požadovaná šířka 1 oz mědi (ΔT=20°C) Požadovaná šířka 2 oz mědi (ΔT=20°C) Doporučení 1A30 mils (0,76 mm)15 mils (0,38 mm) 1 oz přijatelná 2A70 mils (1,78 mm)35 mils preferováno 35 mm A10. (3,05 mm) 60 mil (1,52 mm) minimálně 2 oz Doporučeno 5A220 mils (5,59 mm) 110 mil (2,79 mm) 3 oz
Krok 4 – Vypočítejte pomocí zjednodušeného vzorce (pro externí stopy, 2 oz mědi):
Šířka (mils) = proud (Ampér) × 35 (pro ΔT=20 °C)
Příklad pro 2,08A: 2,08 × 35 = minimální šířka 73 mil (1,85 mm)
Přidání 20% bezpečnostní rezervy:73 × 1,2 = 88 mil (2,23 mm)
Profesionální doporučení pro výsadbu lehkého PCBA:
- Použijte minimálně 2 unce mědipro všechny stopy nesoucí >1A
- Použijte 3 oz mědipro stopy přenášející >3A nebo když je prostor na desce omezený
- Přidejte otvor pájecí maskyna trasách vysokého proudu --- přídavná pájka zvyšuje proudovou kapacitu o 20-40 %
Způsob ověření:Po sestavení prototypu změřte teplotu stopy infračervenou kamerou při plné zátěži. Pokud nějaká stopa překročí 70 °C, zvyšte hmotnost mědi nebo rozšiřte stopu.
Otázka 3: Co způsobuje nerovnoměrný světelný výkon nebo blikání při výsadbě světla PCBA a jak to mohu opravit?
A:Nerovnoměrný světelný výkon a blikání jsou obvykle způsobenyproudový nesoulad mezi paralelními LED řetězcinebonedostatečná objemová kapacita. Zde je diagnostická sekvence:
Hlavní příčina 1 – Aktuální neshoda v paralelních řetězcích (nejběžnější):
Když je více řetězců LED připojeno paralelně k jedinému budiči konstantního proudu, malé rozdíly v dopředném napětí (Vf) způsobí, že jeden řetězec odebírá více proudu než ostatní. Nejžhavější řetězec odebírá nejvíce proudu, dále se zahřívá (Vf klesá s teplotou) a odebírá ještě více proudu ---tepelný únik.
Řešení:
- Použijte asamostatný ovladač konstantního proudu na řetězec(preferováno pro vysoký výkon)
- Nebo přidatvyvažovací odpory(0,5-2Ω) v sérii s každým řetězcem pro vyrovnání proudu
- Příkon rezistoru: P = I² × R (např. 1A² × 1Ω = 1W odpor)
Hlavní příčina 2 - Nedostatečná objemová kapacita na výstupu budiče:
Pulse-width modulated (PWM) stmívání vytváří viditelné blikání, pokud je výstupní kapacita příliš malá. Proud LED stoupá a klesá s každým cyklem PWM.
Frekvence PWM Minimální objemová kapacita Flicker Viditelnost 100-200 Hz1000µF+Viditelné pro většinu lidí500-1000 Hz470µFFblikání detekovatelné některými 1000-4000 Hz100µFObecně bez blikání> 4000 Hz Není vyžadováno žádné viditelné blikání
Opravit:Přidejte 100-470µF elektrolytický kondenzátor na výstup LED plus 10µF keramický kondenzátor pro vysokofrekvenční filtrování.
Hlavní příčina 3 - Špatné pájené spoje na LED spojích:
Prasklý nebo studený pájený spoj na LED podložce vytváří přerušované spojení. LED dioda může blikat, slábnout nebo úplně selhat, když se deska zahřívá a ochlazuje.
Metoda detekce:
- Když světlo svítí, jemně poklepejte na každou LED pomocí plastového nástroje
- Pokud dojde k blikání, přetavte pájený spoj
- U LED diod SMT zkontrolujte při zvětšení, zda kolem podložky nejsou praskliny
Hlavní příčina 4 - Neadekvátní šířka stopy způsobující pokles napětí:
Dlouhé, úzké stopy na vysokovýkonných strunách vytvářejí pokles napětí. LED na vzdáleném konci trasování přijímají méně proudu než ty v blízkosti ovladače.
Opravit:
- Vypočítejte úbytek napětí: V_drop = I × R_trace
- Pro strunu 2A na 100mil (2,54mm) 1oz stopa nad 24 palců: R ≈ 0,24Ω, V_drop ≈ 0,48V
- To může být přijatelné. Pro V_drop >0,5V zvyšte šířku stopy nebo použijte 2oz měď
Rychlé ověření:Změřte napětí na první a poslední LED v každém řetězci. Pokud rozdíl překročí 0,3 V, upgradujte návrh trasování.
Kontrolní seznam produkčního testování pro výsadbu lehkého PCBA
Před schválením výsadbového lehkého PCBA pro hromadnou výrobu ověřte těchto pět testů:
| Test | Metoda | Kritéria vyhovění/neúspěchu |
|---|---|---|
| Spektrální výstup | Integrační koule nebo spektrometr | Odchylka vlnové délky ≤±5nm od cíle |
| Tepelný výkon | IR kamera po 1 hodině při plné zátěži | žádný bod >70 °C; LED podložky <60°C |
| Aktuální zůstatek | Změřte proud v každém paralelním řetězci | Odchylka mezi řetězci <5 % |
| Odolnost proti vlhkosti | 85% RH při 40 °C po dobu 48 hodin, napájeno | Žádná koroze, žádné blikání, žádná porucha |
| Ověření životnosti (zrychlené) | 85°C/85% RH, 1000 hodin (THB test) | Znehodnocení lumen <10 % |
Pro komerční objednávky:Vyžádejte si dokumentaci PPAP (Production Part Approval Process) včetně zpráv o tepelném zobrazování a spektrálních ověřovacích dat.
Shrnutí: Kontrolní seznam spolehlivého sázecího světla PCBA
Prvek návrhuPožadavek Materiál PCBHliník MCPCB (1-9 W/m·K) pro většinu; FR4 pouze pro nízký výkon (<30W) Hmotnost mědi 2 oz minimum pro průběhy výkonu; 1 oz pro signál Tepelný management9+ tepelných průchodů na LED; TIM mezi PCBA a chladičem; povrchová teplota <60°Cspektrum kontrola červená (660 nm), modrá (450 nm); poměr založený na plodině; odchylka proudu <±2%topologie ovladače Konstantní proud na řetězec; samostatné kanály měniče pro ladění spektra Ochrana proti vlhkostiKonformní povlak (akryl nebo silikon); povrchová úprava ENIG; utěsněné konektory Vyvažování proudu Samostatné budiče nebo vyvažovací rezistory pro paralelní řetězce Certifikace RoHS, UL (pro komerční svítidla) Testování Spektrální, tepelné, proudové vyvážení, odolnost proti vlhkosti, THB zrychlené stárnutí
Spolehlivé svítidlo PCBA pro výsadbu kombinuje správné tepelné řízení (hliník MCPCB, 2+ oz měď, tepelné průchody), přesné řízení spektra (pohon konstantním proudem, odchylka vlnové délky ≤±5nm) a ochranu životního prostředí (konformní povlak, utěsněné konektory). Nejběžnější poruchy pole --- nerovnoměrný světelný výkon, blikání a předčasné selhání LED --- sledují neadekvátní tepelný design nebo nesoulad proudu mezi paralelními řetězci. Upřednostněte 2 unce mědi, samostatné měniče konstantního proudu na kanál a tepelné validační testování, abyste dosáhli více než 50 000 hodin provozu v komerčních rostoucích prostředích.
