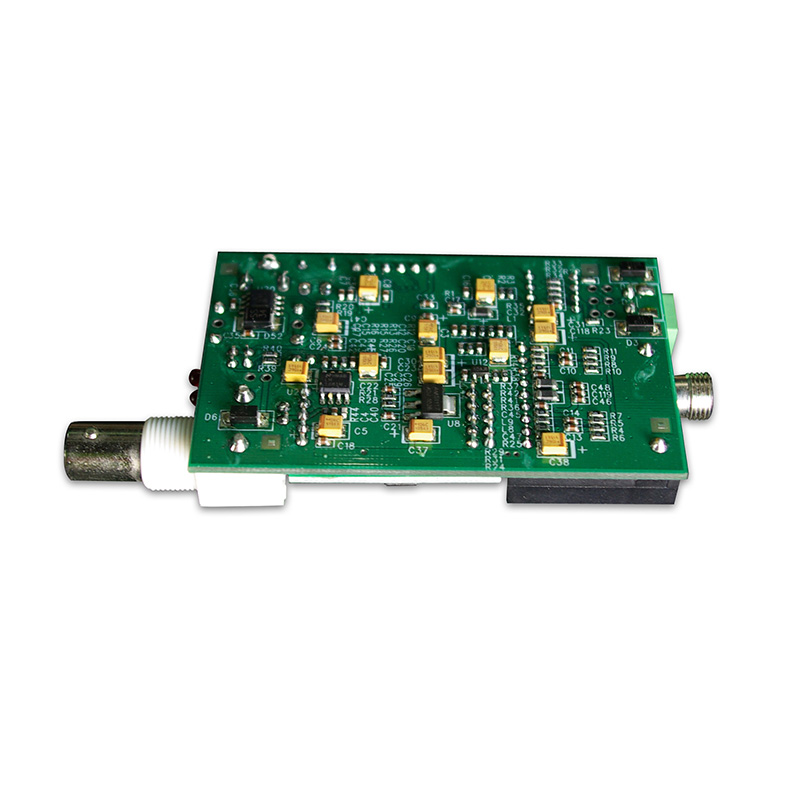

LED ovladač PCBA

Tato příručka obsahuje technické specifikace, výrobní normy a požadavky specifické pro aplikaci, které potřebujete znát.

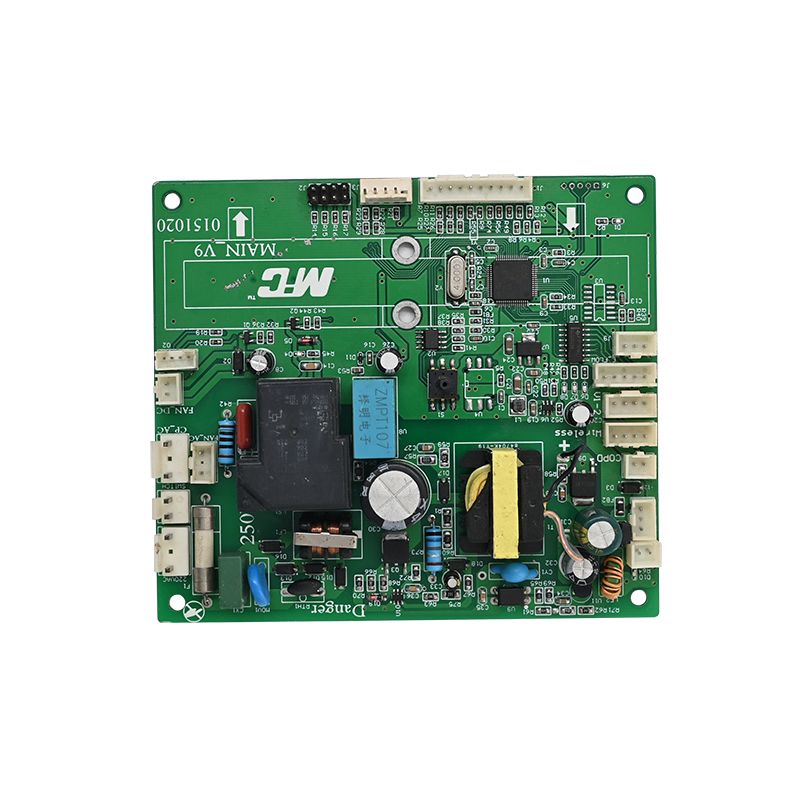

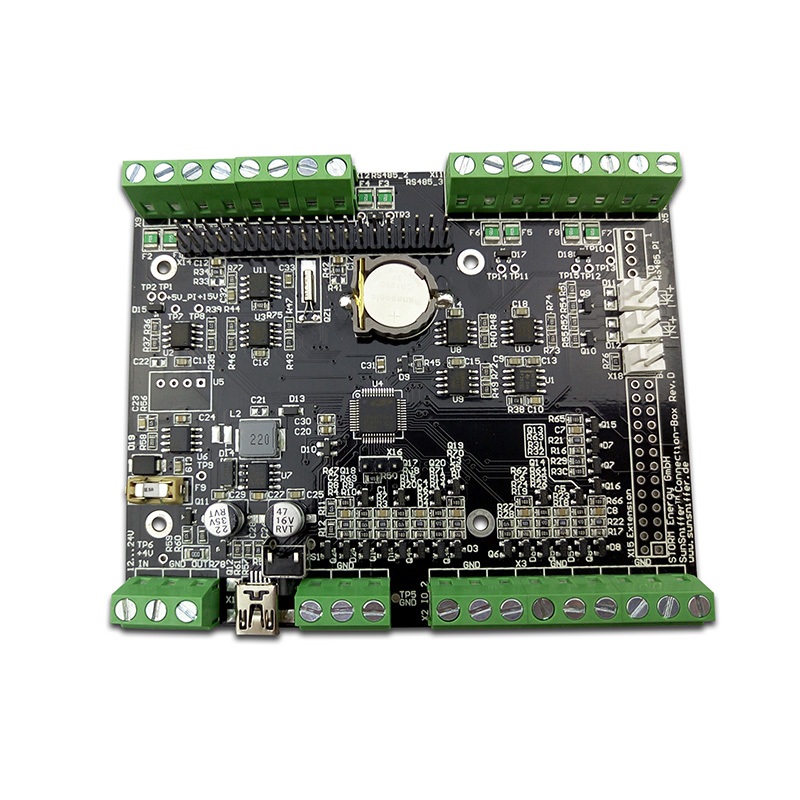

Co je PCBA ovladače LED?

PCBA ovladače LED je kompletní sestavená deska, která reguluje napájení světelného zdroje LED. Na rozdíl od standardních desek plošných spojů tyto sestavy integrují specifické komponenty:

- IC ovladače:Regulátory konstantního proudu nebo konstantního napětí (např. ON Semiconductor, TI, Nexperia).

- Transformátory/induktory:Pro topologie konverze energie, jako je Flyback nebo Boost.

- Chladiče a tepelné průchody:Pro řízení teploty přechodu kritických částí.

- Konektory:Pro ovládání stmívání (0-10V, PWM) a AC/DC vstup.

Protože LED diody vyžadují přísnou kontrolu proudu, aby se zabránilo tepelnému úniku,PCBAdesign musí upřednostňovat elektrickou izolaci a odvod tepla.

Klíčové technické parametry (Datasheet Insights)

Abyste zajistili, že vaše sestava splňuje průmyslové standardy, musíte tyto parametry ověřit u vašeho výrobce. Na základě aktuálních standardů IPC a součástí jsou zde uvedeny kritické metriky.

Obecné specifikace

Elektrický a tepelný výkon

Poznámka k tvaru:Moderní kompaktní designy využívají obaly DFN (2x2 mm) k úspoře až 90 % místa na desce ve srovnání se staršími balíčky SOT223.

Design & Assembly: Top 4 Engineering Focus Points

Setkat seJÍSTstandardy, spoléháme na ověřitelné výrobní poznámky a reálná technická data.

1. Strategie tepelného hospodářství

Teplo je nepřítelem elektrolytických kondenzátorů a LED diod.

- Prostřednictvím umístění:Použijte pole tepelných průchodů pod IC podložkou k přenosu tepla na měděnou zemnící plochu.

- Polévka mědi:Tloušťka vnější vrstvy mědi by měla býtMinimálně 2 oz (0,0026 palce).pro silnoproudé stopy.

- Inspekce:Deformace a kroucení PCBA nesmí překročit0,0075 palce na palecaby byl zajištěn kontakt chladiče.

2. Výběr komponent pro dlouhou životnost

- Automobilové třídy:Pro venkovní osvětlení vyberteAEC-Q101kvalifikovaní řidiči. Tyto díly podporují boční smáčitelné boky (SWF), což umožňuje automatizovanou optickou kontrolu (AOI) pájených spojů – požadavek na výrobu s nulovými vadami.

- Kondenzátory:Použijte kondenzátory s vysokým zvlněním proudu dimenzované na minimálně 105 °C.

3. Pájitelnost a kontrola

- Soulad s AOI:Bezolovnaté obaly (DFN/QFN) bez bočních smáčitelných boků vyžadují nákladnou rentgenovou kontrolu. Technologie SWF umožňuje standardní AOI, což výrazně snižuje náklady na montáž.

- Registrace pájecí masky:Chybná registrace by měla být udržována na max. ±0,004 palce, aby se zabránilo expozici mědi.

4. Elektrická bezpečnost (plození a průchodnost)

- U měničů AC-DC (off-line) zajistěte dostatečnou vzdálenost mezi vysokonapěťovými vedeními (síť) a nízkonapěťovými sekundárními stranami.

- Hodnocení hořlavosti:Všechny materiály musí splňovatUL94V-0. Toto hodnocení musí být fyzicky vyznačeno na pájené straně desky.

Požadavky specifické pro aplikaci

Různé sektory kladou na PCBA ovladače LED různá zatížení.

- Automobilové světlomety (ADB):Vyžaduje vysokoproudé (8A+) ovladače sShoda EMC (CISPR 25 Class 5). Velikost desky je často omezená, což vyžaduje 4+ vrstvené stacky.

- Průmyslové výškové prostory:Zaměřuje se na přepěťovou ochranu a široký rozsah vstupního napětí (90-305V AC).

- Spotřebitel (LED žárovky):Nákladově citlivé, obvykle jednovrstvé hliníkové PCB s lineárními ovladači.

Často kladené otázky (FAQ)

Níže jsou uvedeny tři běžné technické otázky týkající seLED ovladač PCBAzískávání zdrojů a ladění.

Otázka 1: Proč můj ovladač PCBA LED selže po několika měsících, i když jsou součásti zcela nové?

A:Základní příčina je téměř vždytepelné namáhánínebošpatné pájení. Zkontrolujte následující:

1. Teplota spoje:Změřili jste Tc (teplotu pouzdra) IC ovladače? Pravidlem je, že na každých 10 °C zvýšení nad 85 °C se životnost kondenzátoru zkracuje na polovinu.

2. Měděné hladovění:K mnoha poruchám dochází, protože tepelná podložka IC není správně připájena. PomocíBoční smáčitelné bokydesign umožňuje ověření AOI, aby bylo zajištěno, že tepelná podložka je plně připojena.

3. Materiál Tg:Standardní FR4 (Tg 130°C) se může časem zhoršit, pokud je ovladač horký. Upgradovat naTg 150 °C+nebo PCBA s hliníkovým jádrem.

Q2: Jak mohu ověřit kvalitu prototypu PCBA ovladače LED před hromadnou výrobou?

A:Nespoléhejte pouze na vizuální kontrolu. Potřebujete proces ověření ve třech krocích:

1. Elektrický test (létající sonda):100% ověření síťové konektivity je povinné. Zajistěte, aby nedocházelo ke zkratům mezi vysokonapěťovými a nízkonapěťovými sítěmi.

2. Termální zobrazování:Spusťte ovladač při plném zatížení po dobu 1 hodiny. Pomocí termokamery zkontrolujte, zda teplota pouzdra integrovaného obvodu odpovídá specifikacím datového listu.

3. Mikrořez pájeného spoje:U balíků DFN musíte provést příčný řez vzorovým spojem, abyste zkontrolovali, zda nejsou prázdné. Prázdné prostory by neměly přesáhnout 25 % celkové plochy podložky.

Otázka 3: Co dělá povrchová úprava "ENIG" mému ovladači LED a stojí za příplatek?

A:ENIG (Electroless Nickel Immersion Gold) je rozhodující pro vysoce spolehlivé LED ovladače.

- Proč na tom záleží:Standardní HASL (Hot Air Solder Leveling) zanechává nerovné povrchy. U integrovaných obvodů ovladače LED s malým roztečím (jako QFN nebo DFN) je pro správné pájení vyžadována rovinnost.

- Výhoda "zlato":Zlato chrání niklovou vrstvu před oxidací. Pokud nikl oxiduje, dostanete syndrom "černé podložky", což vede k pájeným spojům, které vypadají dobře, ale praskají při tepelném cyklování (běžné u venkovního osvětlení).

- Výrok:Pro automobilové nebo venkovní použití je ENIG nesmlouvavá. Pro jednorázové spotřebitelské žárovky stačí OSP nebo HASL.

Shrnutí

RobustníLED ovladač PCBAje definován nejen zvoleným IC, ale ihmotnost mědi, termální přes strategiiapovrchová úprava. Vždy požadujte shodu s IPC-6012 třídy 2 nebo třídy 3 a upřednostněte boční smáčitelné boky pro kritické automobilové aplikace, abyste zajistili ověření AOI.

Dodržováním těchto parametrů --- ověřených našimi 20letými průmyslovými testy --- zajistíte životnost ovladače, která odpovídá vašemu poli LED, obvykle 50 000+ hodin výkonu L70.
