S 20 lety zkušeností ve výrobě spotřební elektroniky a PCB jsem zkontroloval tisíce sestav stropních svítidel. Tato příručka pokrývá výběr materiálu, řízení teploty, topologie ovladačů a požadavky na shodu specifické pro návrh PCBA stropního světla.

Co musí dělat stropní svítidlo PCBA

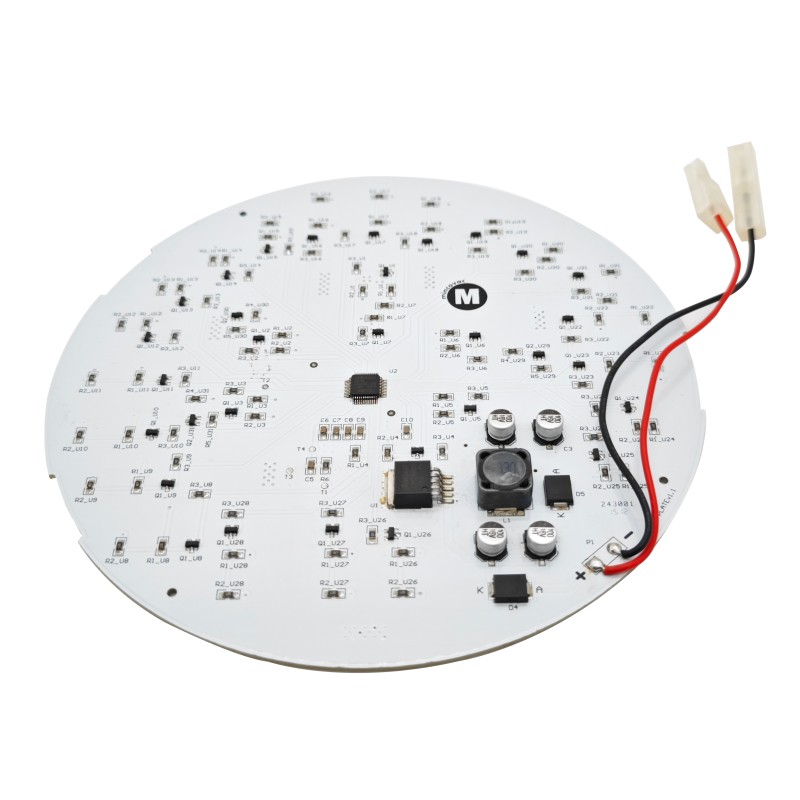

Stropní svítidlo PCBA (Printed Circuit Board Assembly) ovládá a napájí světelný zdroj LED. Na rozdíl od holého PCB obsahuje PCBA všechny součástky připájené k desce ---LED diody, ovladače, odpory, kondenzátory a konektory.

Primární funkce stropního svítidla PCBA:

- Převod AC na DC (pokud je integrovaný ovladač):Převádí 110-277V AC na nízkonapěťové DC pro LED

- Regulace konstantního proudu:Udržuje stabilní proud LED navzdory kolísání vstupního napětí

- Tepelný management:Odvádí teplo od LED spojů, aby se zabránilo předčasnému selhání

- Ovládání stmívání (volitelné):Rozhraní s nástěnnými stmívači (0-10V, TRIAC nebo PWM)

Rozdíl od holého PCB:Holá deska plošných spojů má měděné stopy a podložky, ale žádné součásti. PCBA je plně sestavena a připravena k instalaci do svítidla.

Základní technické specifikace

Parametry vstupního výkonu

ParametrStandardní rozsahHigh-Performance RangeVstupní napětí (AC)110-120V (US) nebo 220-240V (EU)90-277V (univerzální)Vstupní frekvence50/60 Hz50/60 Hz Faktor výkonu (PF)>0,70 (spotřební Harmonický 90komerční)>0. (THD)<20%<15% (požadavek DLC)Přepěťová ochrana1 kV (základní)2-4 kV (komerční)

Požadavky na účiník a THD podle standardů Energy Star a DLC.

Specifikace LED výstupu

ParametrNízký výkonStřední výkonVysoký výkonCelkový lumenový výstup800-1500 lm (nahrazuje 60W žárovku)1500-3000 lm3000-5000 lm+počet LED18-4848-100100-200+LED Proud130A001500 lm mA300-700 mAcelkový výkon 8-15W15-30W30-60W

Fyzikální specifikace

ParametrFR4 StandardníHliník MCPCBBoard TvarKulatý, čtvercový nebo vlastníKulatý, čtvercový nebo vlastníPrůměr (typický kulatý)100 mm až 300 mm100 mm až 300 mm Hmotnost mědi1 oz (signál), 2 oz (výkon)1-2 oz Počet vrstev2 vrstvy (nejběžnější) 1-2 vrstvy W0003-Vrstvy/59rmal W/m·K

Výběr materiálu PCB: FR4 vs. hliník MCPCB

Volba mezi FR4 a hliníkovým MCPCB (Metal Core PCB) je nejdůležitějším rozhodnutím v návrhu PCBA stropního svítidla.

Srovnávací tabulka

CharakteristikaFR4 PCBAAlumínium MCPCBTtepelná vodivostNízká (0,3-0,5 W/m·K)Dobrá až vynikající (1-9 W/m·K)HmotnostSvětláStředníCena (nízká hlasitost)NízkáStřední (30-50% vyšší než FR4)Životnost LED při 150mA30,000-40 hodin,000 hodin,B000-40 hodin,000 hodin,000-40 hodin (<12W), vyměnitelná žárovka Středně až vysoce výkonná stropní svítidla

Rozhodovací matice

Stropní svítidlo PowerDoporučený materiál PCBA Důvod 5W-12W (malá zapuštěná montáž)FR4 (2vrstvý)Nižší cena, přijatelné teplo12W-25W (standardní strop)Hliník MCPCB (1-2 W/m·K)Kritické řízení teploty25W-50W (velké panely s odvětráváním)Vysoce výkonné hliníkové W/0mmW+3-5K (komerční)Prémiové hliníkové (5-9 W/m·K) nebo měděné jádro Povinné pro spolehlivost

Základní pravidlo:Pro stropní svítidla nad 15W použijte hliníkový MCPCB. FR4 způsobí předčasné selhání LED v důsledku nahromadění tepla.

Topologie ovladače pro PCBA stropního osvětlení

PCBA stropního osvětlení používají dvě hlavní architektury ovladačů: integrované (komponenty na stejné desce) nebo vzdálené (samostatná deska ovladače).

Integrovaný vs. vzdálený ovladač

AspectIntegrated Driver (COB nebo lineární)Vzdálený ovladač (samostatná deska)Umístění ovladačeNa stejném PCBA jako LED diodySamostatná deska, připojená pomocí vodičůTypický výkon 5W-25W15W-100W+Účinnost80-88%85-93%Výkon blikáníMůže být špatný s jednoduchými lineárními ovladačiACTRIDmimořádný se správnou kompatibilitou. (0-10V, TRIAC, DALI)NákladyNižší (jedna deska)Vyšší (dvě desky)Nejlepší pro nestmívací svítidla citlivá na náklady Komerční, stmívatelná, s vysokým výkonem

Konstantní proud vs. Konstantní napětí

Typ ovladačeNejlepší proVýhodyNevýhodyKonstantní proud (CC)Řetězce LED s přímým pohonemJednoduchší, méně součástek Počet LED musí odpovídat napětí ovladačeKonstantní napětí (CV)Modulární svítidla s více deskamiStandardní 12V/24V, snadné rozšířeníVyžaduje samostatné odpory omezující proud

Doporučení pro stropní svítidlo PCBA:Pro integrované návrhy použijte topologii ovladače konstantního proudu. Poskytuje stabilní proud LED bez dalších rezistorů.

Tepelný management pro PCBA stropního osvětlení

Teplo je primárním nepřítelem životnosti LED. S každým snížením teploty LED spojů o 10 °C se životnost zdvojnásobí.

Návrh tepelné cesty

Tepelná dráha pro PCBA stropního svítidla je následující:

LED spoj → LED tepelná podložka → PCBA měď → dielektrická vrstva (MCPCB) → hliníková základna → pouzdro svítidla → vzduch v místnosti

Nejslabší odkaz:Dielektrická vrstva (izolace mezi měděným obvodem a hliníkovou základnou). Standardní dielektrikum má vodivost 1-3 W/m·K. Prémiové dielektrikum dosahuje 5-9 W/m·K.

Pravidla designu LED podložek

Konstrukční prvekPožadavekTepelné prokovy pod LED9-12 prokovy (průměr 0,3mm) na vysoce výkonnou LEDViaplnostNaplněné a zakryté (umožňuje pájení nahoře)Velikost měděné podložky Minimálně 2x Velikost tepelné podložky LED Pokrytí pájením 80-90 % plochy tepelné podložky (rentgenová kontrola)Tolerance mezer Maximální 25 % plochy

Tepelné ověření

Výrobní test:Po sestavení spusťte stropní svítidlo na plný výkon po dobu 1 hodiny. Změřte teplotu na LED podložkách pomocí infračervené kamery.

Teplota (podložka LED) Stupeň Očekávaná životnost<50°CEVynikající70 000+ hodin50-60°CDobrá50000-70000 hodin60-70°CPřijatelné30000-50000 hodin>70°Criziko selhání<20 000 hodin

Pravidla uspořádání PCB pro PCBA stropního osvětlení

Pravidlo 1: Symetrické umístění LED

Umístěte LED diody rovnoměrně přes PCBA, abyste zabránili vzniku horkých bodů a zajistili rovnoměrné rozložení světla. Pro kulatá stropní svítidla:

- Uspořádejte LED v soustředných kruzích

- Stejná vzdálenost mezi sousedními LED

- Udržujte konzistentní vzdálenost od okraje desky

Pravidlo 2: Krátké stopy vysokého proudu

Trasy vysokého proudu (napájení LED a zem) by měly být co nejkratší a nejširší. Vypočítejte požadovanou šířku:

Pro 2 unce mědi, nárůst teploty o 20 °C:

- Šířka (mils) = proud (ampéry) × 35

Příklad: 300 mA (0,3 A) průběh → 0,3 × 35 = minimum 10,5 mil (0,27 mm)

Přidejte 50% bezpečnostní rezervu:Použijte 16 mils (0,4 mm) pro průběhy 300 mA.

Pravidlo 3: Oddělte AC a DC sekce

Pokud PCBA obsahuje integrovaný AC-DC měnič:

- Udržujte AC vstup (vysoké napětí) na jednom okraji desky

- Udržujte 3 mm povrchovou vzdálenost mezi střídavým a nízkonapěťovým stejnosměrným proudem

- Pokud je málo místa, použijte fyzický slot nebo příkop v desce plošných spojů

Pravidlo 4: Copper Pour for Ground

Použijte pevnou měděnou vrstvu na horní vrstvu (pro MCPCB, obvodovou vrstvu) pro návraty LED. To snižuje pokles napětí a zlepšuje šíření tepla.

Pravidlo 5: Daisy-Chain Power Distribution

U delších stropních svítidel (lineárních nebo obdélníkových) směrujte napájecí trasy jako centrální sběrnici spíše než napájejte LED z konce předchozího řetězce.

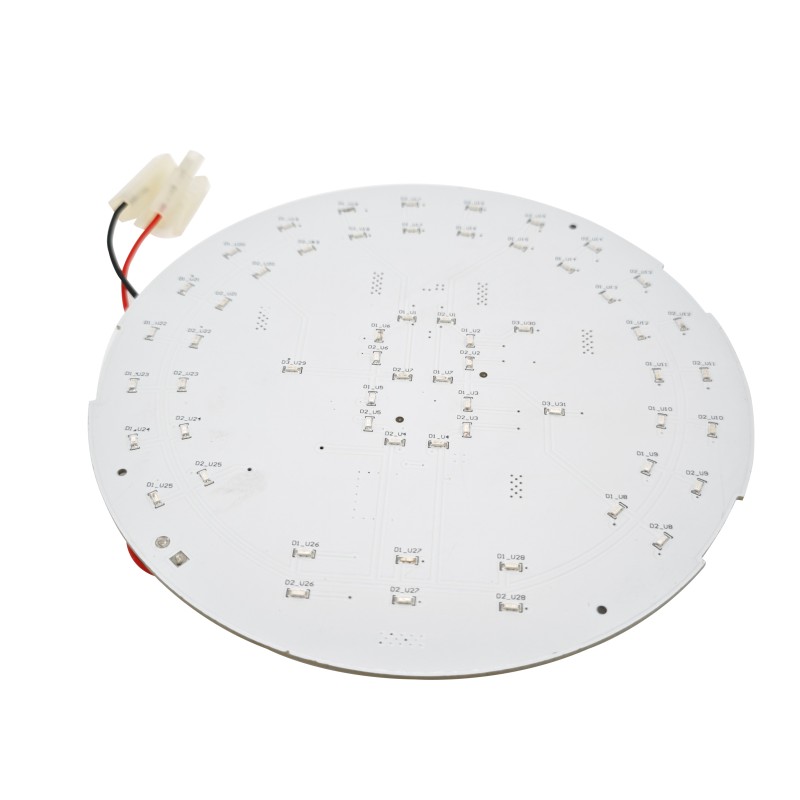

Příklad rozložení PCBA stropního světla (kulatý)

Typické kulaté stropní svítidlo PCBA (průměr 150 mm, 36 LED) má tento zásobník vrstev:

VrstvaFunctionCopper WeightHorní (obvodová vrstva)Podložky LED, stopy, součásti ovladače2 ozDielektrická vrstvaElektrická izolace75-100 µmHliníková základna Rozvod tepla a mechanická podpora 1,6mm tloušťkaSpodní část (volitelné)Pouze sekundární součástky nebo pájecí maskaN/A

Úvahy o blikání a stmívání

Příčiny blikání

K blikání LED dochází, když má výstupní proud budiče výrazné zvlnění. Běžné příčiny:

- Nedostatečná výstupní kapacitav ovladači

- Špatná kompatibilita stmívače TRIAC(stmívače přední hrany s kapacitní zátěží)

- Nízkofrekvenční PWM stmívání(<1 kHz)

Metriky blikání

MetricDobré Přijatelné Slabé procento blikání (100 Hz)<10 %10-30 %>30 % Index blikání<0,10,1-0,3>0,3 Frekvence blikání>1 kHz100-1000 Hz<100 Hz

Techniky redukce blikání

TechniqueEffectCost ImpactAdd hromadný výstupní kondenzátor (100-470µF)Snižuje zvlnění 100-120 HzNízké (0,10-0,30 $)Zvýší frekvenci stmívání PWM na >4 kHzEliminuje viditelné blikáníŽádné (změna firmwaru)Použijte regulaci vysokého PFbo flyback nebo zpětné napětí Bebuck. (0,50–1,00 USD)

Shoda a certifikace

Požadované certifikace podle trhu

Požadavek na certifikaci trhuUSAUL 1598 nebo UL 8750Bezpečnost pro LED svítidla KanadaCSA C22.2 č. 250.0Bezpečnost pro svítidlaEUCE (zahrnuje LVD, EMC, RoHS)Bezpečnost, emise, nebezpečné látky Globální účinnost osvětlení IEC 62031 nebo DEnergLED moduly Star pro všeobecné osvětlení nebo DEnergy způsobilost, požadavky na užitek

Společné testy shody

TestStandardCriteriaDielektrická pevnost (hipot)UL 87501500V AC po dobu 1 minuty, bez poruchy Kontinuita uzemněníUL 8750<0,1Ω mezi zemnící svorkou a nechráněným kovemEMI (vodivý a vyzařovaný)FCC část 15 (US) nebo EN 55015 (EU)Pod specifikovanými limity <290% Faktor energie a 00% THD komerční

Časté dotazy k PCBA stropního světla

Q1: Mohu použít stejné stropní svítidlo PCBA pro komerční aplikace 120V i 277V?

A:Ne, ne bez univerzálního vstupního ovladače. Zde je technický rozpis:

PCBA navržená speciálně pro 120V AC používá součástky dimenzované na přibližně 200V DC napětí sběrnice (po usměrnění). Při 277 V AC je usměrněná DC sběrnice přibližně 390 V DC. To překračuje jmenovité napětí standardních 120V kondenzátorů, MOSFETů a diod.

Požadavky na snížení napětí komponent:

Komponentní 120V Jmenovitý 277V Požadovaný JmenovitýVstupní kondenzátor 200V400-450VMOSFET250-300V500-600VRusměrňovací diody200V400VPozemní vzdálenost1,5mm3,0mm

Pokud potřebujete jednu PCBA pro obě napětí:

- Uveďte auniverzální vstupní ovladačjmenovité 90-277V AC

- Používejte komponenty dimenzované pro minimálně 400V DC sběrnici

- Návrh plošného spoje pro 3 mm mezi AC vedení a nízkonapěťovými sekcemi

- Očekávejte o 10-20 % vyšší náklady na komponenty

Alternativní:Vytvořte dvě varianty PCBA --- jednu pro 120 V (nižší náklady) a jednu pro 277 V (vyšší jmenovité napětí). To je běžné při výrobě komerčního osvětlení.

Q2: Jak zajistím, aby moje stropní svítidlo PCBA fungovalo správně s nástěnným stmívačem TRIAC?

A:Kompatibilita stmívače TRIAC je běžnou výzvou pro návrháře PCBA stropních svítidel. Zde je inženýrský přístup:

problém:Stmívače TRIAC byly navrženy pro žárovky (odporová zátěž). LED diody představují reaktivní zátěž, která může způsobit vynechání zapalování TRIACu, což vede k blikání, blikání nebo selhání ztlumení pod 30 %.

Řešení 1 - Spouštěcí odpor (pasivní):
Přidejte svodový odpor (10-50 kΩ, 1-2W) přes AC vstup. To odebírá dostatek proudu (5-15 mA), aby se TRIAC během každého půlcyklu udržoval správně.

Výsledek:Zlepšuje nízké stmívání (obvykle minimálně 10-15 %). Přidá 1-2W ztráty v pohotovostním režimu.

Řešení 2 – Aktivní odvzdušňovací okruh (preferováno):
Aktivní odvzdušňovací ventil (řízený IC) odebírá proud pouze tehdy, když by TRIAC jinak selhal. Ztráta účinnosti je téměř nulová.

Řešení 3 – Určete IC ovladače stmívání TRIAC:
Mnoho komerčních integrovaných obvodů LED ovladačů obsahuje vestavěnou detekci stmívání TRIAC a ovládání spouštění. Příklady:

- TI LM3447(TRIAC stmívatelný LED ovladač)

- MPS MP4030(regulátor primární strany stmívání TRIAC)

Požadavek na testování:Ověřte kompatibilitu stmívání s alespoň 5 různými modely stmívačů TRIAC (Lutron, Leviton, Legrand). Stmívače se výrazně liší v požadavcích na přídržný proud.

Značka selhání pole:Pokud stropní světlo bliká nebo bliká při ztlumení pod 50 %, je odvzdušňovací obvod nedostatečný.

Q3: Jaké jsou nejčastější problémy s kvalitou při výrobě PCBA stropních světel?

A:Na základě tisíců výrobních kontrol představuje těchto pět vad více než 80 % problémů s kvalitou PCBA stropních svítidel.

ChybaFrekvenceKořenová příčinaMetoda detekceNáklad opravyLED náhrobky1-5%Nestejnoměrný objem pájecí pasty na LED podložkáchAOIVysoký (LED poškozené)Pájka pod LED diodamiČastéZachycené plyny toku během přetavení rentgenová kontrolaŽádné (dutiny <25% přijatelné)Reverzní polarita LEDFAOIchyba0,5-2% (barva/označení)Velmi vysoká (odpadová deska) Studené pájené spoje na ovladači IC1-3%Nedostatečná teplota přetaveníAOI nebo ruční kontrolaStřední (možné přepracování)Nedostatečná tepelná pasta (MCPCB)5-10%Nekonzistentní aplikace Test tahem nebo tepelné zobrazeníNízké (přidejte pastu)

Preventivní strategie:

LED náhrobky:

- Použijte otvory šablony, které jsou o něco větší než LED podložky (poměr 1:1,1)

- Ujistěte se, že profil přetavení má čas 60-90 sekund nad liquidus (TAL)

LED diody s obrácenou polaritou:

- Používejte LED s jasným označením polarity (anoda/katoda)

- Implementujte automatizovanou optickou kontrolu (AOI) s kontrolou polarity

- Proveďte 100% test polarity na létající sondě nebo lůžku nehtů

Studené pájené spoje:

- Ověřte špičkovou teplotu přetavení (245-260 °C pro bezolovnatý SAC305)

- Monitorujte profil trouby denně pomocí profilovače (ne jen jednou za dávku)

Nedostatek teplovodivé pasty (MCPCB na chladič):

- Použijte šablonu nebo sítotisk pro tepelnou pastu (nikoli ruční aplikaci)

- Cílová tloušťka pasty 0,3-0,5 mm

- Po montáži ověřte pokrytí (tepelná pasta by měla mírně vytlačit okraje)

Kontrolní seznam kontroly kvality pro kontrolu PCBA příchozího stropního světla:

Kontrolní položka Metoda Kritéria přijetíPolarita LED Vizuální nebo AOI 100% správnáPájené spoje (výkonové komponenty)AOINžádné přemostění, žádné nedostatečné pájky Rentgenové světlo LED (vzorek 5-10%)<25% na podložkuTepelná pastaVizuální (vytlačení okraje)Viditelné na všech testovacích bodech FEE lože nehtůOtevřené/krátké, kontrola propustného napětí LED

Kontrolní seznam výroby PCBA stropního osvětlení

Výrobní krokPožadavekOvěření Vstupní kontrola DPSŽádné deformace, správná tloušťka, viditelná povrchová úprava ENIGVizuální měření a měření měřidla Tisk pájecí pasty Tloušťka šablony 0,1-0,12 mm, vyrovnání otvoru ±0,05 mmSPI (kontrola pájecí pasty) Přesnost umístění LED ±0,05 mm TReflow-Pájení 2CAOI po umístění 5,5 mm TReflow 2C AOI po 60-90 sekund Údaje profilu na dávku Aplikace tepelné pasty Tloušťka 0,3-0,5 mm, plné pokrytí Kontrola hmotnosti + vizuální Montáž chladiče Rovnoměrný tlak, žádná mezera Specifikace krouticího momentu šroubuElektrický testOtevřený/krátký, polarita LED, měření prouduAutomatizované testovací zařízení

Shrnutí: Kontrolní seznam PCBA pro stropní svítidlo dobré kvality

Kvalitní stropní svítidlo PCBA vyvažuje náklady, tepelný výkon a shodu. U standardních bytových svítidel (15-25W) dosahuje hliníkový MCPCB s 2 oz mědi, konstantním proudovým ovladačem a LED podložkami s teplotou pod 60 °C trvale životnost 50 000+ hodin. Pro komerční stmívatelná svítidla přidejte integrované obvody ovladače kompatibilní s TRIAC a odvzdušňovací obvody. Nejběžnějším výrobním vadám ---náhrobky LED, obrácená polarita a studené spoje --- lze předejít inspekcí AOI a kontrolovanými profily přetavení.

Designový prvek	Požadavek
Materiál PCB	Hliníkový MCPCB pro >15W; FR4 přijatelné pro <12W
Váha mědi	2 oz pro výkonové stopy; 1 oz pro signál
Tepelný management	9+ tepelných průchodů na LED; Teplota LED podložky <60°C při plné zátěži
Topologie ovladače	Konstantní proud (integrovaný nebo vzdálený)
Ovládání blikání	Výstupní kapacita 100-470µF; PWM stmívání >4 kHz, pokud je použito
Kompatibilita stmívání	Odvzdušňovací okruh pro TRIAC; vyhrazený stmívací IC pro nejlepší výsledky
Jmenovité napětí	Komponenty dimenzované na maximální vstupní napětí (120V nebo 277V nebo univerzální)
Certifikace	UL nebo CE na základě cílového trhu; Energy Star pro komerční účely
Kontrola výroby	AOI (polarita LED, pájené spoje), RTG (dutiny), elektrický test
