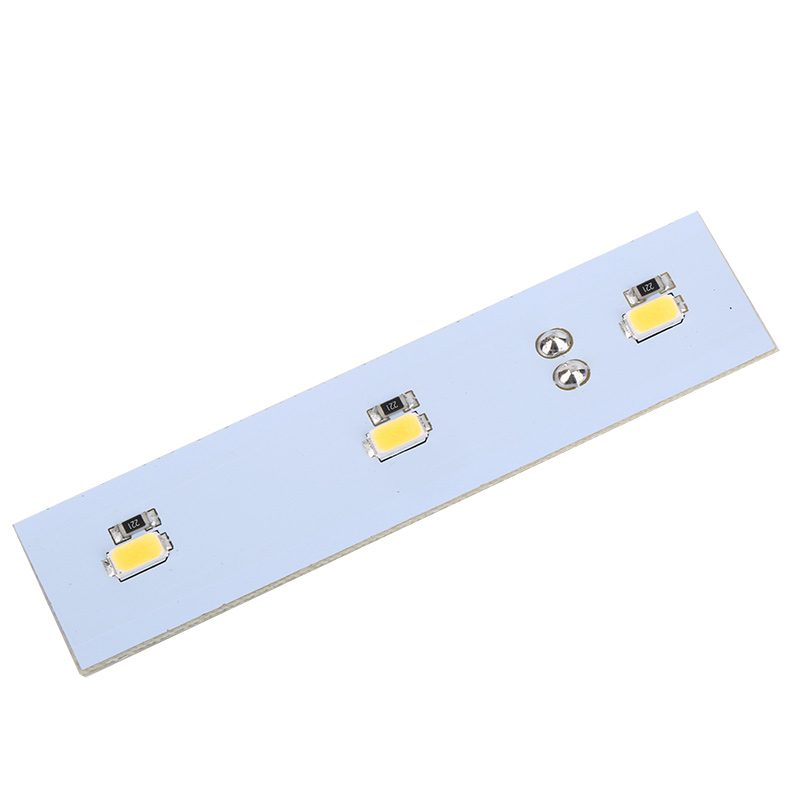

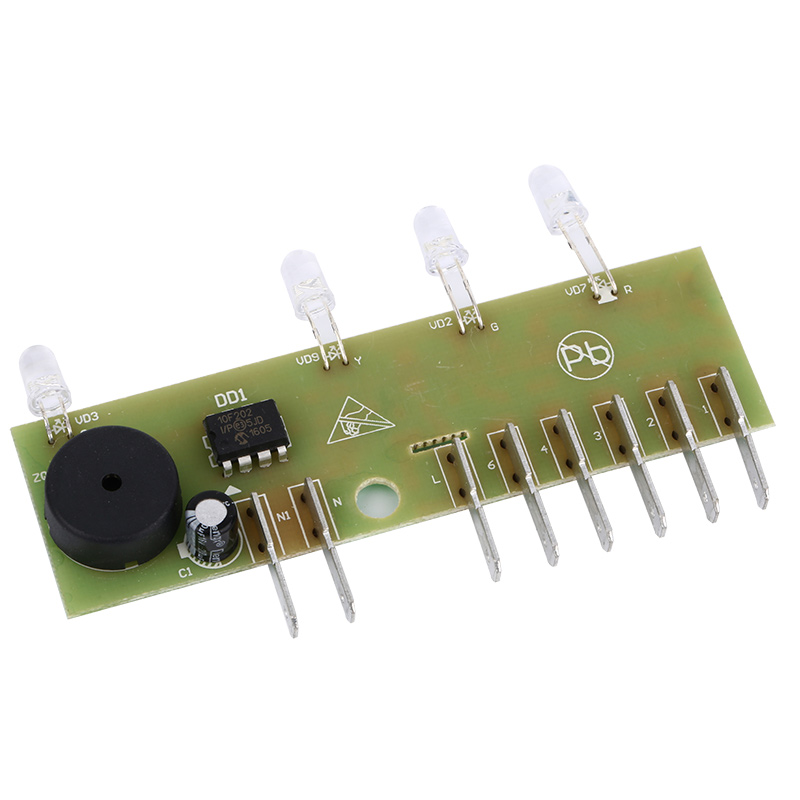

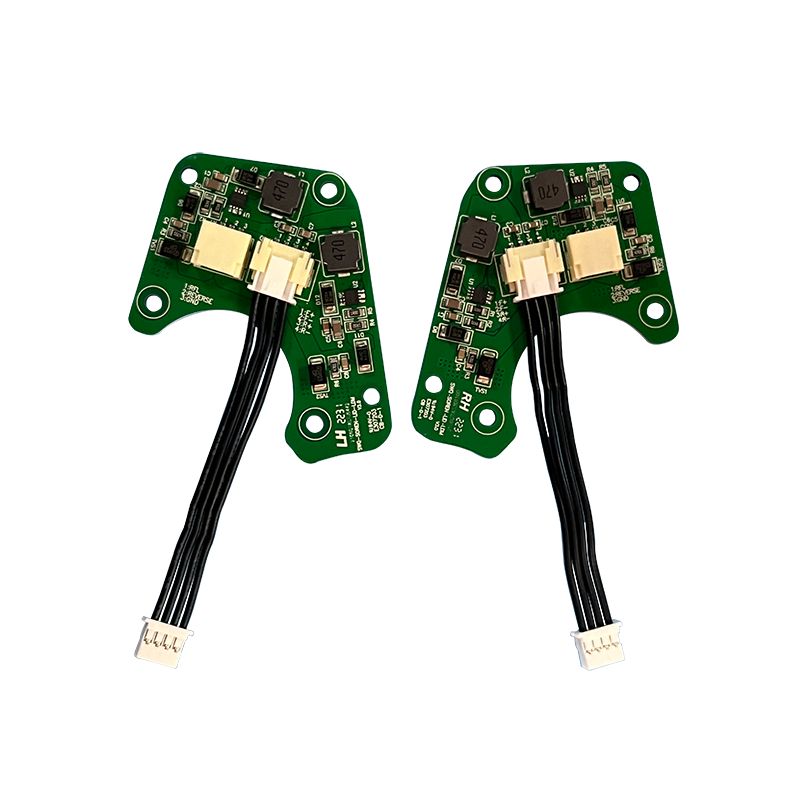

Čím se liší výjezdový znak PCBA?
Na rozdíl od standardních osvětlovacích desek musí výjezdový znak PCBA zvládat tři současné funkce:
- Dvě cesty napájení:Vstup AC linky (120V nebo 277V) plus obvod nabíjení záložní baterie.
- Nouzové přepínání přenosu:Automatické přepnutí na stejnosměrnou baterii během 0,1 sekundy po ztrátě napájení.
- Správa LED řetězců:Řízení konstantního proudu pro 6 až 36 červených nebo zelených LED.
Vzhledem k tomu, že stavební předpisy nařizují 90 minut svícení během výpadků napájení, musí návrh PCBA upřednostňovat nízký klidový proud a spolehlivé nabíjení baterie.
Základní technické specifikace
Všechny parametry uvedené níže splňují nebo překračují normy UL 924 a NFPA 101. Certifikáty vždy ověřte u svého dodavatele.
Vstupní a výstupní výkon
ParametrStandard ValueComplianceVstupní napětí (AC)120V / 277V / 347V (50-60Hz)UL 924Napětí v nouzovém režimu 6V až 12V DC (baterie NiCd nebo LiFePO4)NFPA 101Celkový výstupní výkon (celkový výstupní výkon 2W až 8W)≥Výkon Factory Star090AC při plném zatíženíIEC 61000-3-2Účinnost>82% (převod AC-DC)normy DOE 2021
Specifikace nabíjení baterie
ParametrValueNotesNabíjecí napětí (NiCd)7,2V až 8,4V (pro 6V jmenovité balení)Teplotně kompenzovanýNabíjecí proud50mA až 200mA (konstantní proud)Zabraňuje přehřátíBaterie Typ PodporaNiCd, NiMH, LiFePO4Požadavek na automatické nabíjení 2UL 0%Požadavek na hodiny Odpojení baterie 5,4 V ± 0,2 V Zabraňuje hlubokému vybití
Environmentální a fyzikální
ParametrHodnoceníProvozní teplota0°C až +50°C (uvnitř) / -10°C až +55°C (vlhké místo)Skladovací teplota-20°C až +60°CPCB Základní materiálFR4 (Tg 130°C minimálně) nebo CEM-1 pro cenově zvýhodněné verze Tloušťka mědi1 oz. do 2 oz. (primární napájecí stopy vyžadují 2 oz.) Stupeň hořlavosti UL 94V-0 (označeno na desce)
Klíčové konstrukční vlastnosti PCBA vyhovující UL 924
V souladu s kodexemExit Sign PCBAnení volitelné. Zde je to, co kontrolují inspektoři.
1. Automatický nouzový přenos
- Doba přenosu:Deska se musí přepnout z AC na baterii za méně než 0,1 sekundy. Jakékoli zpoždění viditelné lidským okem neprojde kontrolou.
- Testovací obvod:Integrované tlačítkové testovací body musí simulovat výpadek napájení bez odpojení AC sítě. Toto je povinná funkce UL 924.
2. Battery Management System (BMS)
- Ochrana proti přebití:PCBA se musí zastavit nabíjení, když napětí baterie dosáhne 8,4 V (u 6V NiCd sad).
- Ochrana proti obrácené polaritě:Diody na bateriovém vstupu zabrání poškození, pokud instalátor připojí baterii obráceně. Toto je hlavní příčina selhání pole.
3. Flexibilita konfigurace LED
Většina desek PCBA s výstupními značkami podporuje více uspořádání LED:
- Řada 6 LED:Standard pro hliníkové extrudované cedule (červené nebo zelené).
- 12-LED paralelní + řada:Společné pro oboustranné nápisy (připevnění na chodbu nebo strop).
- 18 až 36 LED pole:Používá se pro výjezdové značky s vysokým světelným tokem (100+ candela).
4. Autodiagnostika (pokročilé jednotky)
Prémiové PCBA obsahují mikrořadič, který:
- Zaznamenává kapacitu baterie každých 30 dní.
- Blikáním červené/zelené stavové LED signalizuje stav baterie.
- Signalizuje zvukový alarm (volitelné), když baterie klesne pod 80 % jmenovité kapacity.
Certifikace, které musíte ověřit
Před objednáním jakékoliExit Sign PCBA, vyžádejte si tyto tři dokumenty:
CertifikaceJurisdikceCo ověřujeUL 924USA Nouzové osvětlovací a energetické zařízeníNFPA 101 (Life Safety Code)USA Trvání osvětlení (90 min) a doba přenosuCSA C22.2 č. 141Kanada Zařízení pro nouzové osvětleníRoHS 3 (2015/863/EU)EUNo omezené nebezpečné látky
Varování:PCBA bez viditelného označení UL na sítotiskové vrstvě je téměř jistě necertifikované. Terénní inspektoři kvůli tomu mohou selhat celou vaši budovu.
Indikátory kvality výroby
Tento kontrolní seznam použijte při hodnocení dodavatelůExit Sign PCBA.
- Registrace pájecí masky:Nesouosost by neměla přesáhnout 0,005 palce. Odkrytá měď na vedení vysokého napětí představuje nebezpečí úrazu elektrickým proudem.
- Čitelnost sítotisku:Všechny označení komponent (R1, C2, IC1), značky polarity a čísla souborů UL musí být po sestavení jasně čitelné.
- Součásti s průchozím otvorem:Bateriové konektory a testovací spínače by měly být pájeny vlnou, nikoli ručně, aby se zabránilo studeným spojům.
- Konformní povlak (volitelné):Pro vlhká místa (toalety, venkovní kryté východy) potřebuje PCBA konformní povlak z akrylu nebo uretanu. Hledejte matný nebo lesklý povrch u všech součástí.
Exit Sign PCBA FAQ
Níže jsou uvedeny tři technické otázky, které často dostávám od inženýrů zařízení a specialistů na nákup.
Q1: Mohu použít standardní PCBA ovladače LED pro můj znak odchodu místo vyhrazeného PCBA pro označení odchodu?
A:Ne, a tady je důvod, proč je to nebezpečné. Standardní PCBA ovladače LED postrádá tři kritické obvody:
1. Přepínání záložní baterie:Standardní ovladače nedetekují ztrátu střídavého napájení. Vaše značka odchodu by během výpadku okamžitě zhasla, což by porušilo NFPA 101, která vyžaduje 90 minut svícení.
2. Nízkonapěťové odpojení:Bez toho bude PCBA pokračovat ve vybíjení baterie pod 5V a trvale ničit NiCd nebo LiFePO4 články během tří cyklů.
3. Rozhraní testovacího tlačítka:Stavební inspektoři vyžadují manuální testovací funkci. Standardní ovladače tuto signálovou cestu neobsahují.
Sečteno a podtrženo:Kupte si uvedený UL 924Exit Sign PCBApouze. Úspora 5 USD na generické desce bude stát tisíce za neúspěšné kontroly.
Q2: Moje značka ukončení PCBA je horká. Po 30 minutách na baterii LED zhasnou. Co se nepodařilo?
A:Máte problém s degradací baterie, ne problém s LED. Zde je diagnostická sekvence:
1. Zkontrolujte nabíjecí napětí:S připojeným střídavým proudem proveďte měření přes svorky baterie. Měli byste vidět 7,2 V až 8,4 V (pro 6V NiCd sadu). Pokud je napětí nižší než 6,5 V, nabíjecí obvod na PCBA selhal.
2. Testovací kapacita baterie:Odpojte baterii a zatížte ji odporem, který odebírá 200 mA. Zdravá 6V NiCd baterie by měla zůstat nad 5,4 V po dobu alespoň 90 minut.
3. Zkontrolujte korozi:NiCd baterie vypouští hydroxid draselný po 3-5 letech. Tento bílý krystalický zbytek požírá stopy mědi na PCBA. Pokud někde uvidíte bílý prášek, okamžitě vyměňte baterii i PCBA.
Běžná oprava:Baterii vyměňte každé 4 roky, i když značka funguje. Tím se zabrání skryté ztrátě kapacity.
Otázka 3: Jak ověřím, že várka 500 desek PCBA se znakem odchodu je v souladu s UL, aniž bych každou z nich otestoval?
A:Spoléháte na tři úrovně ověření:
1. UL následná služba (FUS):Každý skutečný PCBA uvedený na seznamu UL pochází z továrny, která umožňuje neohlášené audity UL. Značka UL na desce musí obsahovat číslo souboru (např. UL E123456). Vyhledejte toto číslo v databázi Product iQ společnosti UL. Pokud se neobjeví, je známka padělaná.
2. Shoda kódu data:Sítotisk PCBA by měl mít kód data (formát YYWW). Ujistěte se, že se tento kód data shoduje s obdobím výroby certifikační zprávy UL. Desky vyrobené mimo toto okno nejsou zakryté.
3. Náhodné destruktivní testování:Za každých 500 jednotek obětujte 2 desky. Rozřízněte je a zkontrolujte:
- Správná hodnota pojistky (např. 250V 3A pomalá).
- Správná izolace transformátoru (minimální vzdálenost 0,125 palce mezi primární a sekundární částí).
- Žádné neschválené náhrady součástí (např. kondenzátory 85 °C místo 105 °C).
Tip pro profesionály:Než zaplatíte za velké objednávky, vyžádejte si od svého dodavatele „Upozornění o autorizaci UL“.
Shrnutí: Výběr pravého výstupního znaku PCBA
KvalitaExit Sign PCBAje definována třemi nesmlouvavými vlastnostmi:
1. Výpis UL 924s ověřitelným číslem spisu.
2. Automatický přenos pod 0,1 sekundyse správným odpojením nízkého napětí.
3. Obvod nabíjení baterieurčeno pro chemii NiCd, NiMH nebo LiFePO4.
Pro správce zařízení upřednostněte desky s vlastní diagnostikou. Pro výrobce OEM vždy specifikujte 2 oz mědi na napájecích vodičích a laminátech UL 94V-0. Ověřená výrobní dokumentace a certifikace třetí strany zůstávají jedinou spolehlivou cestou k dodržování předpisů a bezpečnosti cestujících.
