PCBA osvětlení letadel

Od navigačních světel až po přistávací světla musí každý palubní PCBA bezchybně fungovat při extrémních teplotních gradientech, intenzivních vibracích a přísných omezeních EMI. Díky 20 letům praktických zkušeností s leteckou elektronikou a analýzou poruch Unixplore Electronics kodifikovala specifické konstrukční postupy, které oddělují sestavy schopné letu od uzemněného hardwaru do každého projektu, který dodáváme.

Tato stránka pokrývá výběr materiálu, tepelný management, topologii obvodů, certifikační požadavky a parametry ověřené v terénu pro PCBA osvětlení letadel.

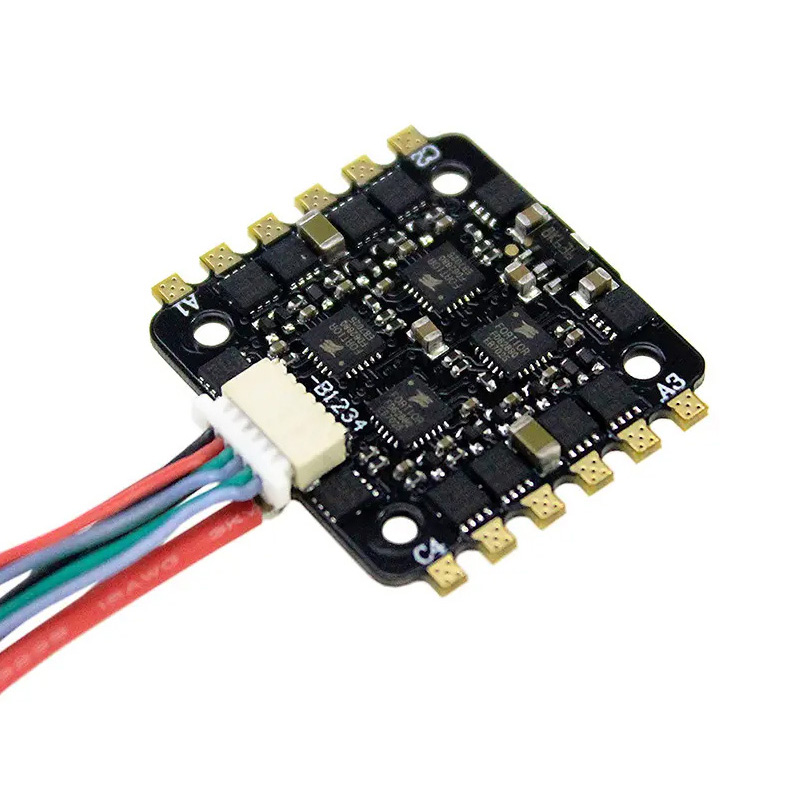

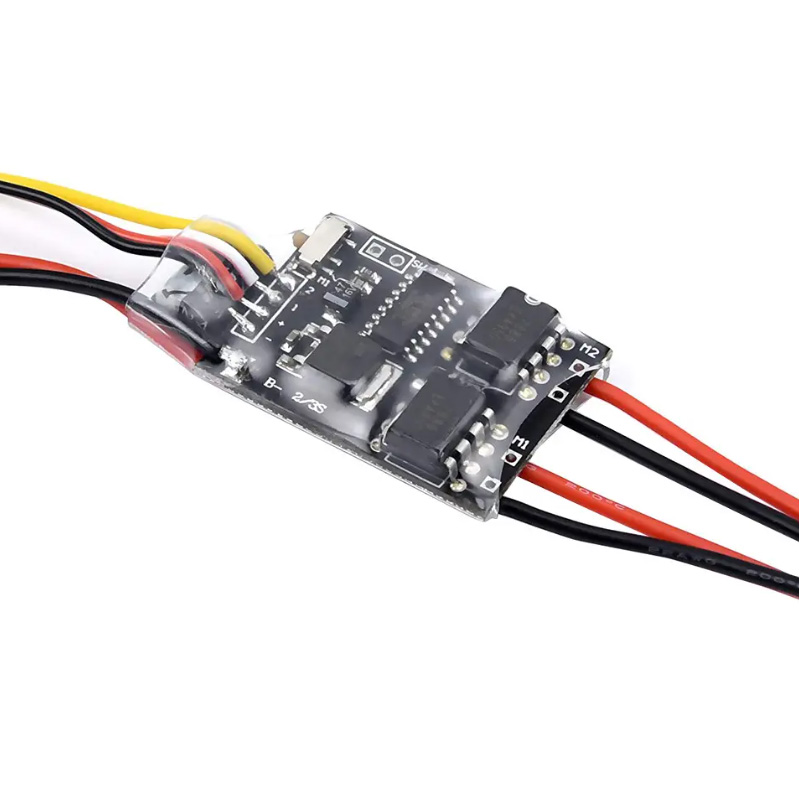

Co je PCBA osvětlení letadel?

Osvětlení letadel PCBA (Printed Circuit Board Assembly) je základní řídicí a pohonná jednotka pro systémy osvětlení interiéru i exteriéru letadla. Musí poskytovat stabilní regulaci výkonu a logiku ovládání pro navigační světla, protikolizní blesky, přistávací světla a osvětlení kabiny ve výškách až 55 000 stop, teplotách v rozsahu od -55 °C do +85 °C a při profilech vibrací s vysokou intenzitou.

Na rozdíl od komerčních osvětlovacích PCB vyžaduje letecká osvětlovací PCBA vynikající tepelné řízení, přesné přizpůsobení CTE a plnou shodu s DO-160 environmentálním a EMI testováním.

Proč Unixplore Electronics?

• Dědictví analýzy 20 let selhání – Naše pravidla návrhu jsou odvozena z posmrtné analýzy osvětlovacích sestav Airbus a Boeing. Systematicky se vyhýbáme pěti nejčastějším poruchovým stavům, včetně únavy pájeného spoje, poruchy MOSFET a zablokování mikrokontroléru.

• End-to-End výroba na klíč – Unixplore Electronics poskytuje kompletní vertikální řešení: rozložení desek plošných spojů, získávání komponent, montáž SMT/DIP, funkční testování a konformní povlak. Naše zařízení na více než 3 000 m² poskytuje měsíční kapacitu 150 000 hotových montáží.

• Aerospace-Grade Certification – Naše továrna má certifikaci ISO9001:2015 . Veškerá výroba přísně dodržuje standardy IPC-6012 Class 3 / Aerospace a IPC-610E , což zajišťuje, že každý PCBA splňuje kvalitu připravenou k instalaci.

• Schopnost společného návrhu hardwaru a softwaru – Využitím integrovaných nástrojů EDA zajišťujeme bezproblémovou mechanicko-elektrickou integraci, minimalizujeme interferenci mezi PCBA a konstrukčními kryty pro dodávku „napoprvé“.

Typy osvětlovacích systémů letadel

Osvětlení letadel spadá do odlišných kategorií, z nichž každá má jedinečné požadavky na PCBA:

Základní technické specifikace

Environmentální požadavky

Specifikace napájecího vstupu (podle MIL-STD-704)

Výběr materiálu pro PCBA osvětlení letadel

Materiál jádra: FR4, MCPCB nebo uhlíkový kompozit?

Standardní FR4 je zřídka přijatelný pro osvětlení letadel kvůli špatné tepelné vodivosti a nesouladu CTE s LED komponenty.

Doporučení Unixplore pro venkovní osvětlení: Použijte měděné MCPCB nebo jádro z uhlíkové tkaniny. CTE přizpůsobení keramickým LED balíčkům (6-7 ppm/°C) výrazně snižuje smykové namáhání pájeného spoje během tepelného cyklování od -55°C do +85°C.

Výběr hmotnosti mědi

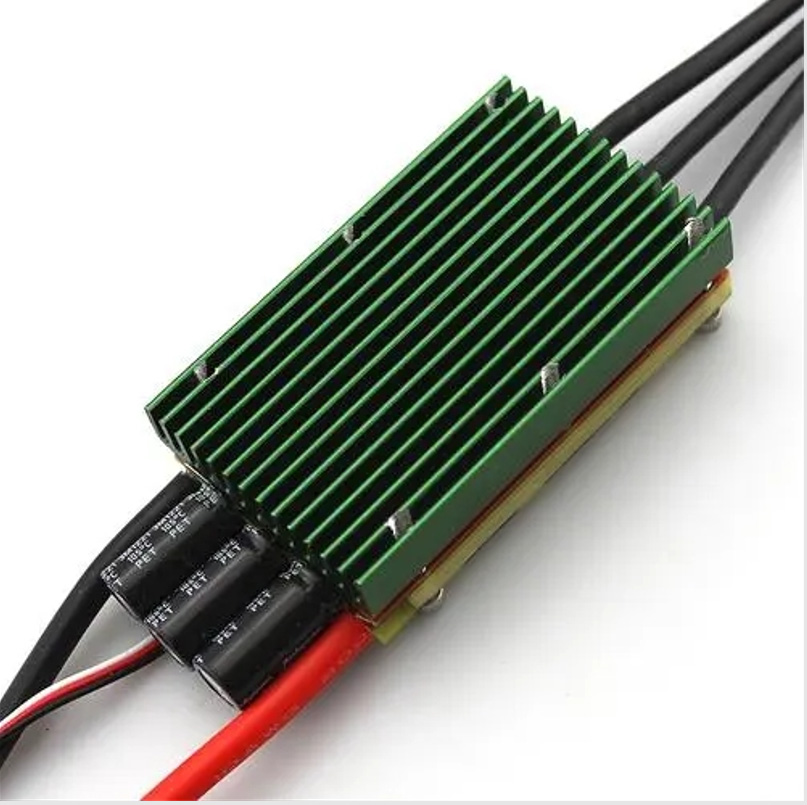

Tepelný management pro vysoce výkonná letadla LED PCBA

MCPCB nabízejí přibližně 10krát vyšší tepelnou vodivost než standardní FR-4, což vede k lepšímu odvodu tepla, vyššímu světelnému výkonu a delší životnosti LED.

Základní pravidlo: Při každém snížení teploty přechodu LED o 10 °C se životnost komponent zdvojnásobí.

Specifikace dielektrické vrstvy

Thermal via Strategy for LED Pads

Pro každou vysoce výkonnou LED na PCBA:

• Minimálně 9 tepelných průchodů (průměr 0,3 mm) na LED podložku

• Vyplněné a zakryté prokovy jsou nutné pro pájitelnost

• Rozteč: 1,0 mm až 1,2 mm mřížkový vzor

• Tolerance dutin: Při rentgenové kontrole je vidět méně než 25 % plochy podložky

Topologie obvodů a architektura řízení

Ovládání vnějšího osvětlení

Moderní venkovní osvětlení letadel využívá programovatelné LED ovladače s nezávislým ovládáním kanálu.

Doporučená architektura:

1. I²C LED driver IC s programovatelnou sekvenční pamětí

2. Externí MOSFET stupeň pro vysokoproudé LED řetězce

3. Podpora redundance FMU prostřednictvím samostatných sběrnic I²C

Výhody programovatelných ovladačů:

• Světelné sekvence běží po naprogramování autonomně

• Pro normální blikání není nutný žádný zásah FMU

• Půvabná degradace, pokud jedna FMU selže

Vnitřní osvětlení kabiny

Systémy LED osvětlení kabiny letadla obvykle využívají individuálně adresovatelné dvojice LED-mikrokontrolér.

Flexibilní PCBA se často používá pro osvětlení kabiny, aby se přizpůsobila zakřiveným povrchům trupu.

Vestavěné testovací zařízení (BITE)

PCBA osvětlení letadel musí obsahovat funkce autodiagnostiky.

Sledované parametry:

• Vstupní napětí a frekvence

• Teplota

• Stav lampy/LED

• Výstupní napětí a proud

Odpověď BITE:

• Zaznamenejte chybu do energeticky nezávislé paměti

• Volitelné: výpadek signálu přes diskrétní výstup

• Pokračujte v provozu, pokud je to bezpečné (plynulá degradace)

EMI a ochrana před bleskem

Ochrana před bleskem (vnější křídla/ocasní světla)

Techniky zmírnění EMI

Certifikace a shoda

Klíčové standardy pro PCBA osvětlení letadel

Požadavky na kvalifikační zkoušky

Časté dotazy k PCBA osvětlení letadel

Q1: Jaký je rozdíl mezi PCBA s hliníkovým jádrem a měděným jádrem pro vnější osvětlení letadla?

Volba mezi PCBA s hliníkovým jádrem a měděným jádrem přímo ovlivňuje tepelný výkon, hmotnost a spolehlivost vnějšího osvětlení letadel.

Hliníkový MCPCB:

• Tepelná vodivost: 138-238 W/m·K

• Hustota: 2,70 g/cm³ (lehká)

• CTE: 23-25 ​​ppm/°C

• Cena: 30-50% nižší než měď

Měděný MCPCB:

• Tepelná vodivost: 390-401 W/m·K (přibližně dvojitý hliník)

• Hustota: 8,96 g/cm³ (3,3x těžší)

• CTE: 16–17 ppm/°C (lépe odpovídá LED součástkám při 6–7 ppm/°C)

• Vynikající pro extrémní hustotu výkonu (>2 W/cm²)

Rozhodovací matice pro letecké aplikace:

Pro extrémní prostředí: Desky plošných spojů s jádrem z uhlíkové tkaniny nabízejí XY tepelnou vodivost 175–300 W/m·K s CTE pouze 4–6,5 ppm/°C, což je velmi podobné keramickým LED balíčkům. To minimalizuje tepelné namáhání během rychlých teplotních cyklů od -55°C do +85°C.

Otázka 2: Jak navrhnu střídavý proud 400 Hz v systémech osvětlení kabiny letadla?

Osvětlení kabiny letadel často používá 115 V AC při 400 Hz, nikoli 50/60 Hz, které se vyskytují v budovách. To vytváří jedinečné požadavky na design.

400Hz designová výzva: Standardní napájecí zdroje navržené pro 50/60 Hz se při 400 Hz přehřívají nebo selžou kvůli ztrátám jádra v transformátorech a magnetických součástkách.

Požadované úpravy návrhu PCBA:

Kontrolní seznam návrhu pro 400Hz PCBA:

1. Ověřte jmenovité hodnoty frekvence součástí – Transformátory a induktory musí specifikovat provoz 400 Hz

2. Změřte náběhový proud – 400Hz systémy mají často vyšší náběh než 50/60Hz konstrukce

3. Test s napájením na úrovni letadla – Použijte zdroj 400 Hz, nikoli stolní zdroj

4. Zkontrolujte synchronizaci – Mnoho systémů vyžaduje frekvenčně blokované stmívání

Q3: Jaké jsou nejběžnější režimy poruch v PCBA osvětlení letadel a jak jim mohu předejít?

Na základě analýzy poruch v terénu osvětlovacích soustav Airbus a Boeing dominuje těchto pět poruchových režimů.

Režim poruchy 1: Porucha transformátoru (obvod zapalování/spouštění)

Prevence:

• Specifikujte transformátory s dostatečnou tepelnou rezervou

• Zajistěte, aby zalévací materiál odolal -55 °C až +125 °C

• Otestujte správné sekundární napětí při zatížení

Režim poruchy 2: Porucha MOSFET ve spínacích obvodech

Prevence:

• Použijte MOSFETy dimenzované na minimálně 2x provozní napětí

• Pro omezení proudu přidejte hradlové odpory (10Ω až 100Ω).

• Zahrňte odlehčovací obvody mezi spínacími uzly

• Snižte teplotu (použijte díly dimenzované na 150°C)

Režim poruchy 3: Porucha induktoru v rezonančních obvodech

Prevence:

• Specifikujte induktory s izolací třídy UL

• Ujistěte se, že jmenovitý proud překračuje špičkový provozní proud

• Přidejte tepelnou pojistku do série pro kritické obvody

Režim selhání 4: Resetování nebo zablokování mikrokontroléru

Prevence:

• Použijte vyhrazený IC pro dohled nad napětím (ne reset RC)

• Ověřte, zda načasování resetování splňuje požadavky datového listu

• Přidejte časovač hlídacího psa pro obnovení brownout

Režim selhání 5: Únava pájeného spoje z tepelného cyklování

Prevence prostřednictvím návrhu PCBA:

• Používejte materiály odpovídající CTE – Měděné jádro (16–17 ppm/°C) je lepší než hliníkové (23–25 ppm/°C) ve spojení s keramickými LED diodami (6–7 ppm/°C)

• Přidejte lepidlo – pod velké součásti naneste epoxidové nebo silikonové lepidlo

• Optimalizujte geometrii podložky – Použijte slzné podložky a větší prstencové kroužky na součástech s průchozími otvory

• Zvažte zalévání – U venkovních sestav tlumí zalévací hmota tepelně-mechanické namáhání

Komplexní testování: Před schválením letu musí PCBA projít tepelným cyklem DO-160:

• Minimálně 500 cyklů pro interiér

• Více než 1 000 cyklů pro exteriér

• Teplotní rozsah odpovídající skutečnému místu instalace

Shrnutí: Kontrolní seznam návrhu PCBA osvětlení letadel

Správně navržená PCBA osvětlení letadla funguje nepřetržitě po dobu více než 50 000 letových hodin s nulovým přístupem k údržbě. Kombinace tepelného managementu MCPCB, programovatelných ovladačů LED a kvalifikačního testování DO-160 poskytuje spolehlivost, kterou letectví vyžaduje.

Začněte svůj projekt osvětlení letadla ještě dnes

Unixplore Electronics se zavázala dodávat řešení PCBA pro osvětlení letadel, ověřená DO-160, leteckým OEM a systémovým integrátorům po celém světě. Od návrhu až po hotovou montáž zajišťujeme, že každá deska poskytuje více než 50 000 letových hodin nepřetržitého bezúdržbového provozu.

Kontaktujte nás pro technický list nebo přizpůsobenou cenovou nabídku. Náš tým technické podpory je k dispozici, aby vám poskytl rady ohledně výběru materiálu a zprávy o tepelné simulaci pro vaši konkrétní aplikaci.
