Vyhýbání se úskalím při uzemnění a nečistotám ze šroubů: Pokyny pro návrh pro vysoce spolehlivé desky PCBA pro řízení motoru

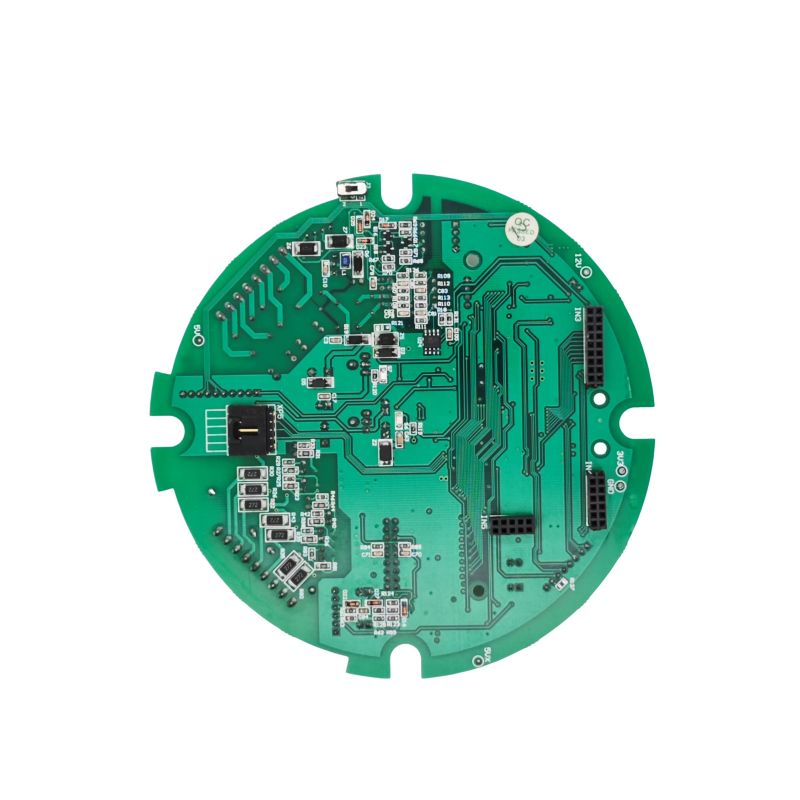

PCBA řízení motoru (Printed Circuit Board Assembly) je základním prvkem, který umožňuje přesné řízení pohybu v průmyslové automatizaci, robotice, nových energetických vozidlech a chytrých domácích spotřebičích. Tato praktická příručka sjednocuje klíčové poznatky z výběru architektury, rozvržení desek plošných spojů, montáže a ověřování, pomáhá inženýrům a produktovým manažerům vyhnout se běžným nástrahám a zajistit hladký přechod od prototypu k velkoobjemové výrobě.

1. Fáze návrhu: Architektura a výběr komponent

1.1 Vlastní vs. standardní řešení

Při zahájení projektu zvažte, zda použít vlastní PCBA nebo standardní standardní modul. Zatímco zakázková PCBA vyžaduje vyšší počáteční náklady na NRE (Non-Recurring Engineering), umožňuje optimalizaci pro konkrétní typy motorů – jako je BLDC, krokový nebo servomotor – a přesné výkonnostní cíle (např. přesnost rychlosti/kroutícího momentu v rozmezí ±0,5 %). Zakázková řešení také nabízejí vynikající účinnost systémové integrace (často přesahující 95 %) a dlouhodobou spolehlivost v náročných provozních podmínkách.

1.2 Výběr základní čipové sady a topologie

• Procesor: 32bitový MCU s vyhrazenými periferiemi pro řízení motoru (např. jádro ARM Cortex-M4) se důrazně doporučuje pro zpracování výpočetně náročných algoritmů, jako je Field-Oriented Control (FOC) s odezvou v reálném čase.

• Ovladač a výkonový stupeň:

• Pro návrhy s vysokou integrací zvolte plně integrované integrované obvody ovladače BLDC (např. řada TI MCF831xC), které kombinují hradlové ovladače a výkonové FETy. To zjednodušuje externí obvody, ale vyžaduje pečlivé oddělení – v datovém listu musí být umístěno alespoň pět kritických kondenzátorů (VM-PGND, CPH-CPL atd.), aby byl zajištěn stabilní provoz.

• Pro aplikace s vysokým výkonem (např. >50A) jsou preferovány diskrétní MOSFETy/IGBT s vyhrazenými hradlovými ovladači. Zvažte zařízení s širokým pásmovým odstupem (SiC nebo GaN), abyste dosáhli vyšších spínacích frekvencí a snížení ztrát.

2. Rozložení desky plošných spojů: Umění potlačení hluku a tepelného managementu

Řídicí deska motoru je ze své podstaty sestava se smíšeným signálem a náročnou na energii. Špatné uspořádání je hlavní příčinou selhání EMC a návratů z pole.

2.1 Strategie dělení a uzemnění obvodů (kritické)

Zlaté pravidlo: Fyzicky izolujte uzemnění napájení od uzemnění signálu.

• Zónování: Rozdělte PCB do tří odlišných oblastí:

• Hlučná zóna: Měnič napájení, relé a smyčky pohonu brány.

• Digitální zóna: MCU, komunikační rozhraní (CAN, UART, SPI).

• Analogová zóna: Snímání proudu/napětí, vstupy kodéru/rozlišovače. Udržujte vysokofrekvenční PWM stopy mimo citlivé cesty analogové zpětné vazby.

• Realizace uzemnění:

• Přijměte jednobodové uzemnění nebo přístup s rozdělenou pozemní rovinou.

• Připojte digitální a analogové uzemnění v jednom bodě poblíž referenčního kolíku ADC.

• Izolujte uzemnění napájení (zašumované) a připojte jej k uzemnění hvězdy systému prostřednictvím nízkoimpedanční cesty, čímž zabráníte tomu, aby velké přechodové proudy narušily řídicí signály.

• Doporučení ke stohování: 4vrstvá deska je ideální, když to rozpočet dovolí. Použijte vyhrazené zemnící vrstvy sousedící se stranou primární komponenty, abyste zajistili zpětné cesty s nízkou indukčností a vlastní stínění. U dvouvrstvých konstrukcí použijte rozsáhlé zaplavení půdy a udržujte napájecí trasy co nejkratší a nejširší.

2.2 Výkonové smyčky a ztráta tepla

• Šířka stopy a oblast smyčky: Sběrnice DC a třífázové výstupní stopy musí být krátké a široké, aby vydržely vysoké di/dt. Páry signálu hradla a pohonu by měly běžet paralelně a blízko odpovídajících svorek zdroje MOSFET, aby se minimalizovala parazitní indukčnost.

• Thermal Management: Použijte tepelné průchody k efektivnímu vedení tepla z napájecích zařízení do vnitřních měděných ploch nebo podložek chladiče spodní vrstvy. Aplikujte otvory v pájecí masce (odkryté mědí) na silnoproudé cesty, abyste umožnili připojení pomocného chladiče.

3. Montáž a výroba: přehlížené a přesto kritické detaily

3.1 Odolnost dodavatelského řetězce v plánování kusovníků

Před dokončením kusovníku (Bill of Materials) proveďte posouzení rizika dodávek pro položky s dlouhým odběrem, jako jsou MCU a komunikační transceivery. Kde je to možné, vyhraďte si v rozvržení alternativní stopy kompatibilní s pinem, abyste se vyhnuli zastavení výroby způsobenému výpadky dodavatele z jednoho zdroje.

3.2 Čistota šroubových spojů (režim častého, ale ignorovaného selhání)

Během montáže PCBA ovladače motoru jsou kovové úlomky nesené šrouby skrytým zabijákem, který způsobuje zkraty a degradaci izolace.

• Riziko: Kovové částice z vibrujících šnekových podavačů mohou spadnout na kolíky integrovaného obvodu s vysokou hustotou nebo mezi sousední dráhy, což vede k občasným poruchám nebo okamžitým zkratům po zapnutí.

• Protiopatření:

• Nahraďte tradiční vibrační podavače misek podavači stupňovitého typu, abyste minimalizovali tvorbu částic způsobených třením.

• Bezprostředně před krokem upevnění zaveďte vysavačovou stanici pro odstraňování prachu.

• Používejte chytré elektrické šroubováky s monitorováním točivého momentu a úhlu v reálném čase, abyste zabránili nedostatečnému utažení (plovoucí) nebo stržení závitu.

4. Testování a ověřování: Nad rámec "Točí se?"

1. Funkční test (FCT): Při zátěži ověřte dobu odezvy nadproudové a přehřáté ochrany – například se ujistěte, že vypnutí ovladače je spuštěno do <10 µs. Ověřte také logiku dynamického snížení výkonu během poklesů napětí.

2. Předběžná shoda s elektromagnetickou kompatibilitou (EMC): Vedené a vyzařované emise (CE/RE) jsou běžnými bolestivými body. Dojde-li k poruchám, nejprve zkontrolujte, zda je na vstupu napájení správně dimenzovaná dioda TVS a tlumivka v běžném režimu, a optimalizujte rychlost přepínání PWM nastavením hradlových odporů.

3. Dlouhodobá spolehlivost: Provádějte tepelné cyklování a testy nepřetržitého provozu, abyste ověřili integritu pájeného spoje a snížení výkonu součástky při maximální okolní teplotě.

Navrhování spolehlivéPCBA řízení motoruje v zásadě trojúhelníkový kompromis mezi elektrickým výkonem, termodynamikou a elektromagnetickou kompatibilitou. Každé rozhodnutí – od jasného rozdělení obvodů a disciplinovaného uzemnění až po přísnou kontrolu čistoty montáže – určuje dlouhodobou stabilitu produktu v náročných průmyslových prostředích. Implementací strategií popsaných v této příručce můžete výrazně snížit poruchovost, zkrátit vývojové cykly a zvýšit celkovou robustnost systému řízení motoru.
