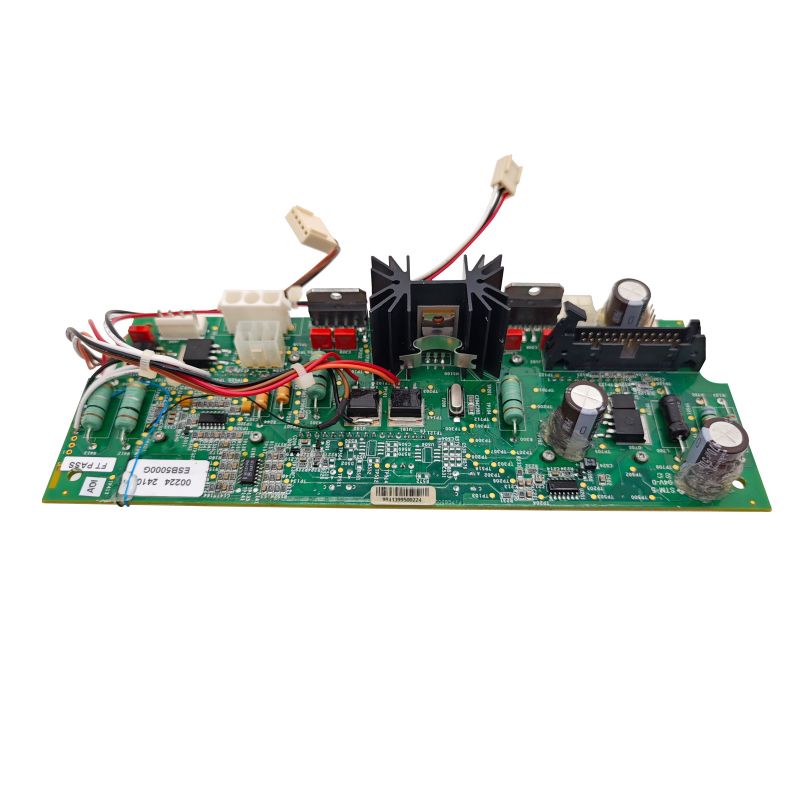

Krátká odpověď: Záleží na vaší aplikaci

S 20 lety zkušeností ve výkonové elektronice a analýze poruch napříč průmyslovými pohony, řídicími jednotkami EV a servosystémy jsem zdokumentoval, jak rozhodnutí o pájení ovlivňují nebo narušují spolehlivost řízení motoru. Tato příručka poskytuje technická data, srovnávací tabulky a doporučení ověřená v praxi.

Bezolovnaté pájení je povinné pro většinu komerčních produktů pro řízení motorů dodávaných na regulované trhy (EU, Čína, Korea). Existují však výjimky pro aplikace pod kapotou automobilů, letectví a některé průmyslové pohony, kde spolehlivost převažuje nad regulačními požadavky.

Technické rozdíly: Olovnatá vs. Bezolovnatá pájka

Pochopení vlastností materiálu vysvětluje, proč je toto rozhodnutí důležité pro PCBA pro řízení motoru.

Složení slitiny a body tání

Porovnání mechanické spolehlivosti

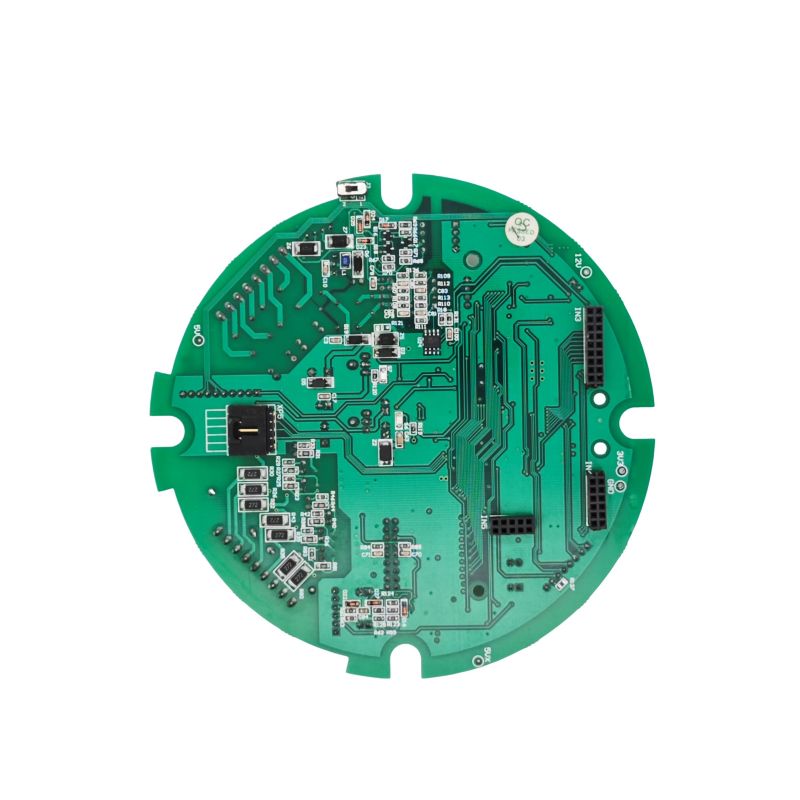

Proč PCBA pro řízení motoru čelí jedinečným výzvám při pájení

Sestavy řízení motoru jsou vystaveny stresu, s nímž se většina PCB nikdy nesetká. Tyto tři faktory činí volbu pájení kritickou.

1. Prostředí s vysokými vibracemi

Ovladače motoru namontované přímo na čerpadlech, kompresorech nebo EV zažívají nepřetržité mechanické buzení. Jedna zdokumentovaná studie porovnávala identické PCBA s olovnatou vs. bezolovnatou pájkou:

- Vedená montáž:První poruchy po 40 hodinách náhodné vibrace 6g (zlomení nohy součásti)

- Montáž bez olova:Stejný poruchový režim po pouhých 4 hodinách stejných vibrací

příčina? Bezolovnatá pájka má sníženou tažnost. Když se kloub nemůže ohnout, vibrační napětí se soustředí na vedení součásti, což způsobí předčasné zlomení.

2. Extrémní termální cyklování

Motorové pohony vytvářejí teplo. Poté se motory zastaví. Pak začnou znovu. Typický průmyslový pohon tisíckrát zacyklí od -40 °C do +125 °C.

Olovnatá pájkapřizpůsobuje nesouladu CTE (koeficient tepelné roztažnosti) mezi součástmi a PCB prostřednictvím tažnosti.

Bezolovnatá pájkatvoří silnější, křehčí intermetalické sloučeniny (IMC) na rozhraní kloubu. Nadměrný růst IMC oslabuje rozhraní a urychluje iniciaci trhlin.

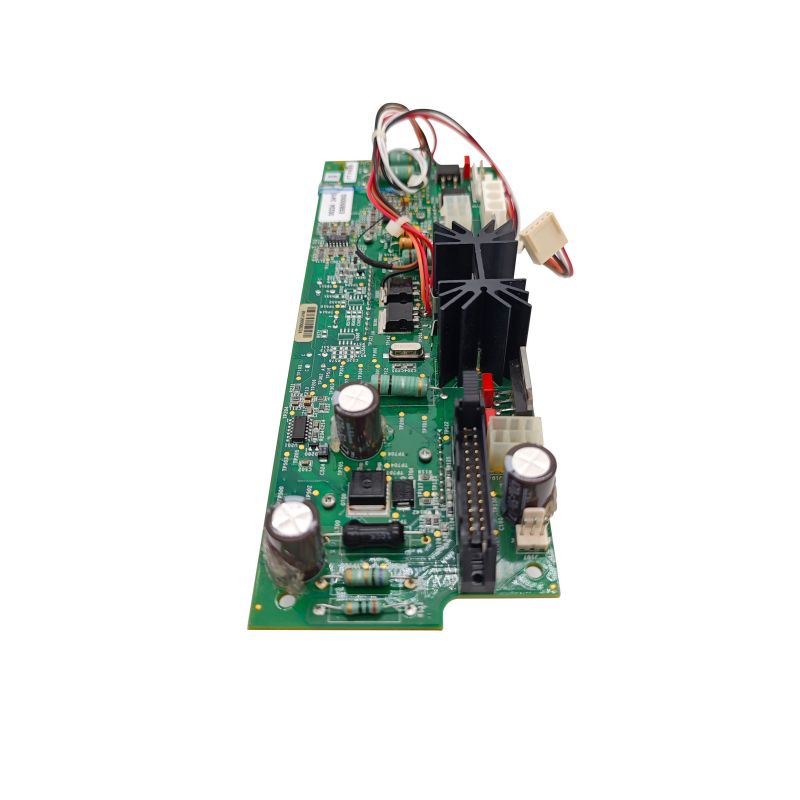

3. Vysoké proudy a Jouleovy ohřev

DPS pro řízení motoru přenášejí trvalý proud od 5A do 200A+. Každý pájený spoj se samovolně zahřívá ztrátami I²R.

Primárním rozdílem není odpor, ale to, jak kloub zvládá tepelné cyklické namáhání v průběhu času.

Když MUSÍTE používat bezolovnatou pájku

Regulační požadavky ponechávají v těchto scénářích malý prostor pro výběr.

Trhy vyhovující RoHS

EU, Čína, Jižní Korea a mnoho dalších jurisdikcí omezují olovo v elektronice na 0,1 % hmotnosti homogenního materiálu. Výrobky prodávané na těchto trzích musí používat bezolovnatou pájku, pokud neplatí zvláštní výjimka.

Spotřební a komerční ovládání motoru

Domácí spotřebiče (pračky, ventilátory HVAC, kompresory chladniček)

Elektrické nářadí s motorovým pohonem

Komerční regulátory HVAC

Robotika pro neprůmyslové použití

Výroba orientovaná na export

Pokud vyrábíte PCBA pro řízení motoru pro globální distribuci, udržování samostatných olovnatých a bezolovnatých výrobních linek vytváří složitost zásob a rizika kvality. Praktickou volbou je unifikované bezolovnaté zpracování.

Kdy můžete ospravedlnit olovnatou pájku (výjimky)

Některé aplikace splňují podmínky pro výjimky z RoHS nebo zcela nespadají do oblasti působnosti předpisů.

Elektronika pod kapotou automobilu

Výjimka 7(c)-I(platný minimálně do roku 2026) umožňuje vedení ve vysoce spolehlivé automobilové elektronice, kde bezolovnaté alternativy postrádají prokázanou spolehlivost.

Reálná data od dodavatelů Tier-1 ukazují:

• Bezolovnaté spoje v řídicích jednotkách motoru vykazují dřívější iniciaci trhlin při tepelném cyklování
• Tvorba cínových vousů na čistě cínových povrchových úpravách vytváří riziko zkratu v utěsněných ECU
• Mnoho výrobců OEM automobilů nadále specifikuje olovnatou pájku pro moduly kritické z hlediska bezpečnosti

Letectví a vojenství

Úplná výjimka. Bezolovnatá pájka není vyžadována pro letectví, obranu nebo vesmírné aplikace. Tyto sektory nadále používají Sn63/Pb37 na základě údajů o spolehlivosti za desítky let.

Průmyslové motorové pohony (požadavky na životnost 10 a více let)

Když musí regulátor motoru pracovat 15+ let v neklimatizované továrně (okolí -20°C až +70°C), konzervativní volbou zůstává olovnatá pájka. Údaje o dlouhodobé tepelné únavě pro bezolovnatý v těchto podmínkách se stále vyvíjejí.

Lékařské vybavení (neimplantovatelné)

Výjimky existují pro mnoho lékařských elektronických zařízení, kde spolehlivost přímo ovlivňuje bezpečnost pacienta.

Opravy a náhradní díly

Náhradní desky PCBA pro stávající zařízení pro pájení olovem by měly používat olovnatou pájku, aby byla zachována metalurgická kompatibilita se stávajícími spoji a součástmi.

Kritické aspekty komponent pro PCBA řízení motoru

Ne všechny díly snášejí teploty bezolovnatého pájení. Těchto pět kategorií vyžaduje zvláštní pozornost.

1. Součásti citlivé na teplotu

Bezolovnaté přetavení vrcholí při 245 °C až 260 °C – podstatně vyšší než u olova 220 °C až 230 °C.

2. Komponenty s povrchovou úpravou z čistého cínu

Povrchová úprava z čistého cínu (běžná u bezolovnatých součástí) může časem narůst vodivými vousy – kritické riziko pro ovládání motoru s úzkými rozestupy součástí.

Strategie zmírnění:

- Místo čistého cínu zadejte NiPdAu nebo matný cín-bismut

- Naneste konformní nátěr na všechny pájené spoje

- Vyhněte se čistému cínu na součástech v oblastech s vysokou hustotou

3. Stávající inventář olovnatých součástí

Použitím olovnatých pájených součástí (např. vývodů pokovených SnPb) v procesu montáže bez olova vytvářínekompatibilita procesu:

Povrchová úprava součásti se taví při 183 °C, ale bezolovnatá pájka vyžaduje 245 °C+

Povrchová úprava součásti může oxidovat nebo se rozpouštět před vytvořením pájeného spoje

Výsledek: nespolehlivé spoje, defekty hlavy v polštáři a selhání pole

Pravidlo:Používejte součásti určené pro proces pájení, který zažijí.

Nejlepší postupy pro bezolovnaté řízení motoru PCBA

Pokud je požadováno bezolovnaté, tyto postupy maximalizují spolehlivost.

Výběr povrchové úpravy PCB

Doporučení:ENIG poskytuje nejlepší smáčení a nejdelší skladovatelnost pro bezolovnatou montáž.

Optimalizace profilu přeformátování

Špatně optimalizovaný profil přetavení bez olova vytváří studené spoje, dutiny a křehké IMC.

Zmírnění vibrací u bezolovnatých spojů

Vzhledem ke snížené tažnosti vibrací bez olova proveďte tyto dodatečné kroky:

1. Zalévání / zapouzdření:Naplňte kryt kolem komponentů s vysokou hmotností (konektory, transformátory, velké kondenzátory) silikonovou nebo uretanovou zalévací hmotou. Tím se přenáší vibrační namáhání z pájených spojů.

2. Komponenty lepené lepidlem:Pod velká zařízení pro povrchovou montáž (tlumivky, hliníkové kondenzátory) použijte epoxidové nebo silikonové lepidlo.

3. Snižte distanční výšku součásti:Vysoké komponenty s dlouhými přívody fungují jako vibrační páky. Kde je to možné, specifikujte nízkoprofilové součásti.

Časté dotazy k PCBA řízení motoru

Níže jsou uvedeny tři technické otázky od konstruktérů motorových pohonů a výrobních inženýrů.

Q1: Navrhuji ovladač motoru elektrického vozidla pro automobilového dodavatele Tier-1. Mohu použít bezolovnatou pájku?

A:Ano, ale s významnými kvalifikačními zkouškami. Většina dodavatelů automobilového průmyslu Tier-1 v současné době používá pro nové konstrukce bezolovnatou pájku, protože u vozidel na trhu EU je vyžadována shoda s RoHS. Existují však výjimky pro elektroniku pod kapotou, kde údaje o spolehlivosti bez olova zůstávají neúplné.

Váš kvalifikační plán musí obsahovat:

Praktické rady:Mnoho výrobců OEM automobilů nadále specifikuje olovnatou pájku pro ECU pod kapotou pomocí stávající výjimky RoHS. Než se zavážete k bezolovnatému, prodiskutujte se svým zákazníkem. Pokud je povinné bezolovnaté, specifikujte ENIG povrchovou úpravu a konformní povlak pro všechny sestavy.

Q2: Můj průmyslový motorový pohon selhal po 18 měsících s prasklými pájenými spoji na šesti výkonových MOSFETech. Sestava používá bezolovnatou pájku SAC305. Co se pokazilo?

A:Jedná se o klasické selhání tepelné únavy. Zde je diagnostická sekvence:

Krok 1 – Prozkoumejte místa trhlin:Pod mikroskopem se podívejte na rozhraní mezi vývodem MOSFET a pájeným očkem. Pokud trhlina probíhá podél vrstvy intermetalické sloučeniny (IMC), IMC během přetavení příliš narostla.

Krok 2 – Zkontrolujte svůj profil přeformátování:U SAC305 by doba nad likvidem (TAL) měla být maximálně 60 až 90 sekund. Pokud váš TAL přesáhl 120 sekund, tloušťka IMC může přesáhnout 10 µm (křehká zóna začíná nad 5 µm).

Krok 3 – Změřte nárůst teploty na vypouštěcí podložce MOSFET:Pomocí infračervené kamery změřte teplotu podložky při plné zátěži. Pokud překročí 110 °C, je delta tepelného cyklování (ΔT) příliš velká.

Krok 4 – Kontrola jednobodové montáže:Výkonové MOSFETy s velkými tepelnými podložkami (DPAK, D2PAK, TO-263), které postrádají tepelné průchody nebo mají dutiny pod podložkou, zažívají horká místa. Rentgenové snímky kloubů – dutiny nad 25 % plochy podložky jsou nepřijatelné.

Doporučené opravy (v pořadí priority):

1. Snížit ΔT:Přidejte chladič nebo vylepšete proudění vzduchu, abyste udrželi MOSFET podložky pod 90 °C při plné zátěži.

2. Přidejte tepelné průchody:Pod každou podložku MOSFET umístěte pole 0,3 mm prokovu (vyplněné a zakryté), aby se přivedlo teplo do zemnící plochy PCB.

3. Použijte slitinu s nízkým obsahem stříbra:Zvažte SAC105 (1% Ag) místo SAC305. Nižší obsah stříbra zvyšuje tažnost a odolnost proti tepelné únavě za cenu mírně vyšší teploty tání.

4. Postavte MOSFETy:Na MOSFETy naneste tepelně vodivou zalévací hmotu. To tlumí tepelný cyklický stres a přenáší teplo.

Q3: Potřebuji opravit PCBA řízení motoru, která původně používala olovnatou pájku. Mohu pro opravu použít bezolovnatou pájku?

A:Technicky ano, ale nedoporučuje se. Důvod:

Problém 1 - Smíšená metalurgie:Bezolovnatá pájka (SAC305) se špatně mísí se zbytkovou olovnatou pájkou (Sn63/Pb37). Výsledná slitina má nepředvídatelnou teplotu tání (typicky 190 °C až 210 °C) a tvoří slabé, zrnité spoje náchylné k praskání.

Problém 2 – Konflikt teplot:Ke správnému proudění bezolovnaté pájky potřebujete hrot páječky 370 °C až 400 °C. Tato teplota může:

Delaminujte podložku PCB od substrátu FR4

Poškození sousedních součástí (zejména elektrolytických kondenzátorů)

Roztavte blízké plastové konektory

Doporučený protokol opravy:

Pokud musíte použít bezolovnaté na olověné desce:Odstraňte 100 % stávající pájky z místa opravy pomocí vakuové odpájecí stanice. Zkontrolujte pod zvětšením – jakýkoli zbytek olovnaté pájky kontaminuje nový spoj. Poté pokračujte v bezolovnatém pájení při 370°C s aktivním tavidlem.

Rozhodovací matice: Olovnatý vs. Bezolovnatý pro PCBA řízení motoru

Tuto tabulku použijte jako vodítko při výběru pájení.

Bezolovnaté pájení je ze zákona vyžadováno pro většinu PCBA pro řízení motorů dodávaných na regulované trhy. Vlastnosti materiálu bezolovnatých slitin – vyšší křehkost, silnější tvorba IMC, riziko vzniku cínových vousů – však vytvářejí skutečné obavy o spolehlivost v aplikacích s vysokými vibracemi a tepelným cyklováním.

Pro povinné aplikace bez olova:

Pro nejlepší smáčení použijte povrchovou úpravu ENIG

Pečlivě kontrolujte profil přetavení (TAL 60-90 sekund, vrchol 245-260 °C)

Pro komponenty s vysokou hmotností přidejte zalévání nebo lepidlo

Naneste konformní nátěr ke zmírnění cínových vousů

Pro aplikace, na které se vztahují výjimky (automobilový pod kapotou, průmyslový 10+ let, letecký průmysl, lékařství):

- Zlatým standardem spolehlivosti zůstává olovnatá pájka (Sn63/Pb37).

- Kombinace tažnosti, odolnosti proti vibracím a desítek let terénních dat je obtížné nahradit

Pro opravy:Slaďte originální pájecí slitinu. Smíšená metalurgie vytváří nepředvídatelné, nespolehlivé spoje.

Rozhodnutí v konečném důsledku vyvažuje shodu s předpisy a spolehlivost v terénu. U spotřebních výrobků s očekávanou životností 3–5 let je bezolovnatý vyzrálý a spolehlivý. Pro řízení motoru kritického z hlediska bezpečnosti nebo s dlouhou životností použijte výjimku a použijte olovnatou pájku.
