Mastering herní konzole PCBA: Kompletní technický návod

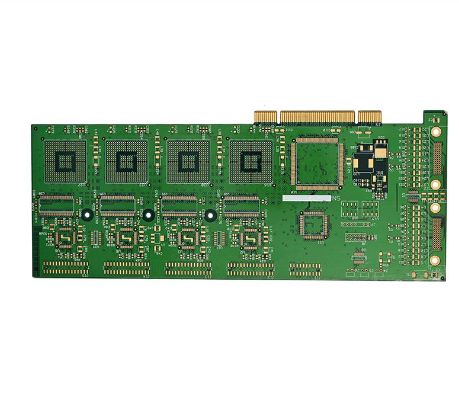

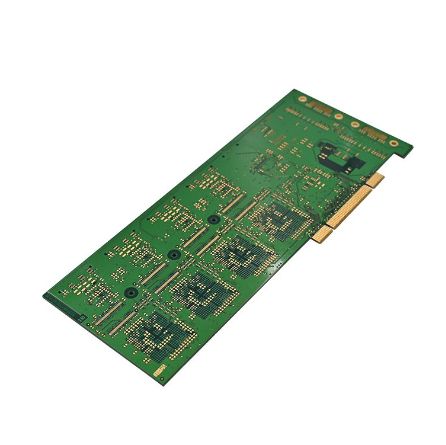

PCBA (Printed Circuit Board Assembly) herní konzole je jejím „srdcem“ – nese procesor, paměť, ovladače displeje a všechna periferní rozhraní. Ať už stavíte retro handheld nebo moderní přenosné herní zařízení, tento průvodce vás provede celým procesem.

Nejprve plánování: Definujte svou herní konzoli

Investování času do plánování, než si vezmete páječku, vás ušetří mnoha bolestí hlavy na cestě.

1. Definujte své cíle a základní specifikace

Jasně si rozmyslete, jakou herní konzoli chcete postavit:

• Retro Style: Spouští 8bitové nebo 16bitové emulované hry, nízké nároky na výkon, skvělé pro začátečníky. Typickým příkladem je zařízení kompatibilní s Arduboy využívající 16MHz ATmega32u4 pohánějící OLED obrazovku 128×64.

• Moderní styl: Spouští Linux, emuluje PSP nebo systémy vyšší úrovně. To vyžaduje výkonnější jádro – například Raspberry Pi 3B+ se 7palcovým IPS displejem, plus dedikované desky pro správu napájení a rozšiřující tlačítka.

2. Vyberte Core Components

Zde je typický kusovník pro aherní konzole PCBA:

Tip pro profesionály: Vždy ověřte úrovně napětí a logiky (3,3 V vs. 5 V) na všech součástech, abyste se ujistili, že mohou správně komunikovat.

Návrh obvodů a prototypování

Po dokončení plánování se přesunete k jádru vývoje PCBA – návrhu a výrobě.

1. Schéma a rozložení DPS

Pomocí nástroje EDA (KiCad, Altium Designer, EAGLE) proveďte následující:

• Nakreslete schéma: Připojte správně piny IC procesoru, displeje, tlačítek, úložiště a řízení napájení.

• Uspořádání PCB: Umístěte hlavní procesor do blízkosti konektoru displeje, abyste zkrátili cesty vysokorychlostního signálu. Rozšiřte napájecí a uzemňovací trasy a použijte pevnou zemnicí plochu ke snížení elektromagnetického rušení (EMI).

• Spusťte DRC: Spusťte kontrolu pravidel návrhu, abyste zajistili, že šířky stopy a vůle splňují možnosti vašeho výrobce.

2. Prototypování a příprava kusovníku

Exportujte soubory Gerber a odešlete je do továrny s plošnými spoji pro prototypování. Mezitím začněte shánět komponenty. Pamatujte, že speciální integrované obvody a konektory mohou mít dodací lhůty 12–24 týdnů, takže plánujte dopředu.

 Montáž PCBA – pájení a montáž

Jakmile obdržíte holou desku plošných spojů, je čas na pájení a montáž. Vyberte metodu, která odpovídá vaší úrovni dovedností.

1. Pájení součástí SMT (povrchová montáž)

U malých dílů SMD, jako jsou odpory a kondenzátory, profesionální proces používá pájení typu pick-and-place + přetavení. Ve scénáři DIY můžete:

• Ruční pájení: Pomocí pinzety umístěte součást, zahřejte podložku a kolík železným hrotem a zaveďte pájecí drát.

• Přetavení: Naneste pájecí pastu na podložky, umístěte součástky a zahřívejte desku plošných spojů na plotýnce, dokud se pasta nerozpustí (~190 °C).

2. Pájení součástí THT (průchozí dírou)

Tlačítka, držáky baterií, hlavičky kolíků a podobné díly jsou vloženy z horní strany a připájeny na spodní straně.

Pájecí tipy:

• Nejprve připájejte kratší součástky (odpory, kondenzátory), pak vyšší (hlavičky, patice).

• Nastavte teplotu žehličky na ~300 °C a udržujte každý spoj zahřátý po dobu méně než 5 sekund, aby nedošlo k poškození součásti nebo podložky.

• Věnujte zvýšenou pozornost polaritě LED diod, elektrolytických kondenzátorů a vodičů baterie (červená = kladná, černá = záporná).

Firmware a software

S sestaveným hardwarem je vaše konzole jen „tělo“ – potřebuje firmware, aby ožila.

1. Nastavte vývojové prostředí: Nainstalujte Arduino IDE, Raspberry Pi OS nebo ekvivalentní toolchainy pro vybraný procesor. Pro projekt založený na Arduino Pro Micro nainstalujte knihovnu Arduboy2.

2. Zápis/flash firmwaru: Firmware zajišťuje inicializaci hardwaru, čte vstupy tlačítek, řídí displej a spouští herní logiku. Začátečníci by měli začít s projekty s otevřeným zdrojovým kódem (jako jsou knihovny her Arduboy), aby se naučili portovat hry.

3. Načítání her: U konzolí s podporou microSD umístěte herní ROM soubory na kartu; firmware je čte a provádí je odtud.

Testování a ověřování

Toto je krok zajištění kvality – nikdy jej nepřeskočte.

1. Kontrola před napájením: Pomocí multimetru zkontrolujte zkraty mezi napájením a zemí. Znovu zkontrolujte polaritu a orientaci všech částí.

2. Test zapnutí: Nejprve zapněte napájení bez vloženého hlavního IC a ověřte, že každá napájecí lišta (např. 3,3 V, 5 V) má správný výstup. Poté nainstalujte procesor a otestujte základní funkčnost.

3. Funkční test: Testujte vstupy tlačítek, výstup displeje, zvuk a nabíjení jeden po druhém. Použijte testovací kód, který prochází každou funkcí, abyste ověřili, že každý řádek funguje.

4. Test hry: Spusťte hru nepřetržitě po dobu 15–30 minut. Sledujte stabilitu obrazovky, odezvu tlačítek a celkový nárůst teploty.

Pokročilé tipy a běžné nástrahy

• Tepelný design: Vysoce výkonná jádra (např. Raspberry Pi) generují značné teplo – zohledňují chladiče nebo ventilační otvory jak v uspořádání PCB, tak v designu krytu.

• EMI (elektromagnetické rušení): U vysokorychlostních digitálních signálů použijte diferenciální páry a obklopte je uzemněním, abyste snížili šum.

• DFM (Design for Manufacturability): Pokud plánujete výrobu v malých sériích, poraďte se s továrnou PCBA již ve fázi návrhu, abyste zajistili, že vaše rozvržení odpovídá jejich výrobním možnostem.
