Automobilové PCBA: Systematické inženýrství od pilířů spolehlivosti k výrobě s nulovými vadami

Moderní automobil prochází hlubokou transformací z „mechanického produktu“ na „mobilní inteligentní terminál“. V tomto vývoji se sestava desek s plošnými spoji (PCBA) – jako fyzický nosič a jádro elektrického propojení elektronických řídicích jednotek (ECU) – stala kritickým určujícím faktorem výkonu vozidla, bezpečnosti a funkčních hranic. Na rozdíl od spotřební elektroniky,Automobilové PCBApracuje v extrémním prostředí charakterizovaném vysokými teplotami, prudkými tepelnými cykly, intenzivními vibracemi, vlhkostí a elektromagnetickým rušením. Jeho design a výroba tak tvoří přísný vědecký systém zahrnující výběr komponent, řízení procesu a sledovatelnost kvality po celou dobu životního cyklu.

I. Přísné normy nejvyšší úrovně: Kvalitní příkop postavený AEC-Q a IATF 16949

Spolehlivost automobilových PCBA nepochází z vyztužení v jedné fázi, ale je zakořeněna v systému povinné standardizace shora dolů. Mezi těmito dvěma základními kameny jsou řada AEC-Q a systém řízení kvality IATF 16949.

Normy AEC-Q stanovené Radou Automotive Electronics Council poskytují specifikace certifikace součástí s přísnými testovacími prahy pro různé typy součástí. Například AEC-Q100 se zaměřuje na integrované obvody (IC) a vyžaduje, aby prošly testy, jako je teplotní cyklování, elektromigrace a analýza poruch. AEC-Q200 se zaměřuje na pasivní součástky (kondenzátory, rezistory atd.) a podrobuje je testům tepelného šoku, vlhkosti a vibrací, aby se zajistilo, že jejich výkon zůstane stabilní v širokém rozsahu teplot od -40 °C do +125 °C (a více). Každá součást, která neprošla certifikací AEC-Q, čelí značným překážkám při vstupu do hlavního proudu automobilových dodavatelských řetězců.

Na úrovni výrobního systému IATF 16949:2016 nahradila ISO/TS 16949 jako jediný standard řízení kvality pro automobilový průmysl. Jeho hlavním mandátem je povinná implementace pěti základních nástrojů (APQP, PPAP, FMEA, MSA, SPC) k vytvoření architektury kvality s uzavřenou smyčkou. Konkrétně:

• APQP (Advanced Product Quality Planning) vyžaduje kontroly DFM (Design for Manufacturability) ve fázi návrhu, aby se proaktivně předešlo potenciálním vadám, jako je „náhrobní kámen“ malých součástek 0201 nebo nedostatky v designu podložky BGA (Ball Grid Array).

• PPAP (Production Part Approval Process) požaduje, aby index způsobilosti procesu (Cpk) pro charakteristiky Critical-to-Quality (CTQ) byl ≥ 1,67, což znamená, že schopnost procesu musí daleko přesahovat obecné průmyslové standardy.

• FMEA (Failure Mode and Effects Analysis) systematicky posuzuje číslo priority rizika (RPN) potenciálních režimů selhání v SMT (technologie povrchové montáže) – jako je nedostatek pájecí pasty nebo mezery BGA – a pro položky s vysokým RPN prosazuje povinné nápravné akce.

Dvojí zajištění designu a procesu: Řešení tepelných, mechanických a chemických problémů

Fyzikální výzvy, kterým čelí PCBA v automobilovém průmyslu, se soustředí na tři oblasti: tepelné řízení, mechanické namáhání a korozi prostředí. To vyžaduje kolaborativní inovace jak v designu, tak ve výrobních procesech.

1. Tepelný management a výběr materiálu PCBA umístěné v blízkosti motorového prostoru nebo napájecích bateriových sad musí vydržet dlouhodobé vysoké teploty. Aby se zmírnily tepelné poruchy, návrháři upřednostňují substráty s vysokou Tg (teplota skelného přechodu ≥ 170 °C) materiály FR-4 nebo polyimidy, které zabraňují změknutí a deformaci desky plošných spojů působením tepla. U vysoce výkonných komponent jsou zavedeny desky s kovovým jádrem PCB (MCPCB) nebo tepelné průchody kombinované s chladiči, aby se optimalizovaly cesty odvodu tepla. Plazmové povlaky PECVD (Plasma-Enhanced Chemical Vapor Deposition) – které jsou tepelně transparentní – navíc nabízejí ochranu na molekulární úrovni, aniž by bránily rozptylu tepla, díky čemuž jsou zvláště vhodné pro kompaktní aplikace s vysokou hustotou výkonu, jako jsou řadiče domén.

2. Ochrana proti mechanickým vibracím a zesílení spojů Vibrace jsou primární příčinou únavového selhání pájeného spoje. Pokyny pro navrhování se řídí zásadami DFM: vyhněte se umístění velkých těžkých součástí v zónách s koncentrací napětí a upřednostněte SMT před součástmi s průchozími otvory, aby se snížilo namáhání pájeného spoje. U obalů BGA, které jsou náchylné k vibracím, je implementován proces Underfill – vyplnění mezery pod čipem lepidlem pro rozložení napětí. To může zlepšit spolehlivost nárazu o několik řádů. Kromě toho normy pro lisované uložení, jako je IPC-9797A poskytují specifikace spolehlivosti konektoru v prostředí s vibracemi.

3. Konformní nátěr a ochrana proti korozi Vlhkost, solná mlha a chemické znečišťující látky představují dlouhodobou hrozbu koroze pro PCBA. Selektivní aplikace konformního povlaku je standardní praxí. Nicméně u senzorů nebo vysokofrekvenčních signálových spojů mohou tradiční povlaky ovlivnit integritu signálu nebo přidat tepelný odpor. V takových případech nabízejí povlaky na molekulární úrovni založené na nanotechnologiích (např. plazmové povlaky od P2i) vynikající řešení poskytující ochranu proti kondenzaci beze změny impedančních charakteristik. U oblastí s vysokou hustotou BGA se spoléhá na automatickou rentgenovou kontrolu AXI (Automated X-ray Inspection), která monitoruje míru vyprazdňování pájky (obvykle je požadováno <25 %), aby se zabránilo tomu, že by se póry staly zdrojem koroze nebo šíření trhlin.

Zero-Defect Manufacturing: Plná sledovatelnost 3D SPI na MES s uzavřenou smyčkou

Hlavním cílem výroby PCBA pro automobily je přiblížit se „nulovému defektu“. Tohoto cíle je dosaženo prostřednictvím vysoce automatizované kontroly a řízení procesů v reálném čase.

V kritické fázi SMT – tisk pájecí pastou – statistiky ukazují, že 60 až 70 % vad pochází z tiskových odchylek. K vyřešení tohoto problému používají přední výrobní linky 3D SPI (Three-Dimensional Solder Paste Inspection) ve spojení se systémem zpětné vazby s uzavřenou smyčkou propojeným s tiskárnou. Když SPI detekuje odchylku trendu v objemu nebo výšce pájecí pasty, systém automaticky doladí tlak stěrky nebo rychlost uvolňování šablony bez ručního zásahu. Tento mechanismus udržuje Cpk kritických parametrů stabilně nad 1,67. V následujících fázích:

• AOI (Automated Optical Inspection) zachycuje vizuální vady, jako jsou posuny součástí a přemostění.

• ICT (In-Circuit Testing) využívá kontakty sondy k rychlému zjištění elektrických poruch, jako jsou zkraty a tolerance odporu.

• FCT (Functional Circuit Testing) simuluje skutečné provozní podmínky (např. kolísání napětí 12V/24V), aby ověřila funkční integritu PCBA.

Rozhodující je, že o sledovatelnosti end-to-end nelze vyjednávat. Jak nařizuje IATF 16949, Manufacturing Execution System (MES) spojuje číslo šarže každé součásti, parametry umístění, teplotní profily přetavení a dokonce i rentgenové snímky s konečným laserem vyrytým jedinečným UID PCBA. V případě poruchy v terénu lze do 60 sekund načíst celou historii výroby, což umožňuje přesné omezení a analýzu hlavních příčin. Tato schopnost sledovatelnosti je také stále důležitější pro podporu předpisů o „právu na opravu“.

Stratifikace aplikací a systémová integrace

Automobilové aplikace PCBA pokrývají více oblastí, od ovládání karoserie a hnacího ústrojí až po inteligentní kokpity a autonomní řízení. Každý scénář ukládá odlišné priority:

• Body Domain (BCM, Body Control Module): Zdůrazňuje řízení I/O a nízkou spotřebu energie, přičemž citlivost na náklady vyžaduje vyvážená ochranná opatření.

• Pohonné a bezpečnostní domény (ABS/ESP, protiblokovací brzdový systém/elektronický stabilizační program): Vyžadují extrémně vysokou rychlost odezvy a extrémní toleranci prostředí, což vyžaduje vysoce kvalitní integrované obvody AEC-Q100 a zesílenou redundanci.

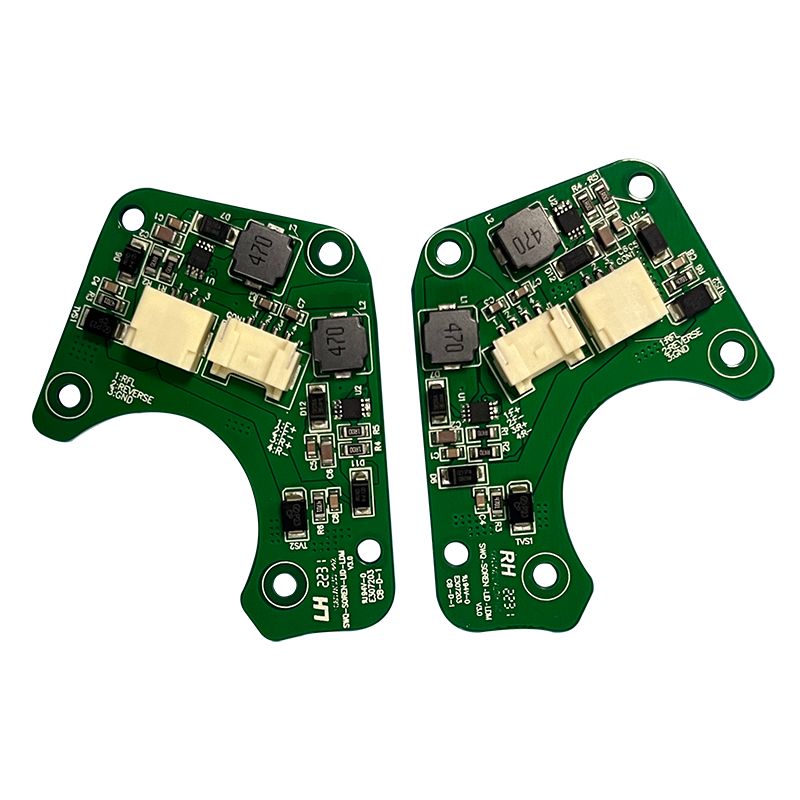

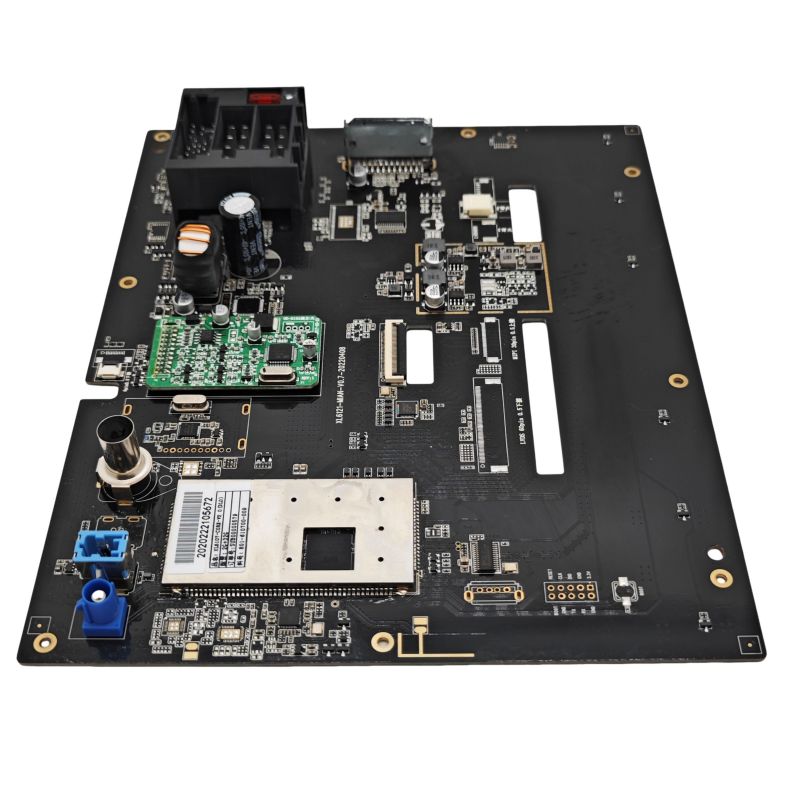

• Doména infotainmentu: Upřednostňuje vysokorychlostní přenos signálu (např. HDMI, LVDS) a elektromagnetickou kompatibilitu (EMC), přičemž k optimalizaci integrity signálu často využívá technologie HDI (High-Density Interconnect) nebo rigid-flex.

Automobilové PCBAje ve své podstatě vědou o determinismu. Stanovuje přísné standardy prostřednictvím AEC-Q a IATF 16949 pro filtrování spolehlivých genů u zdroje; dodává hardwaru odolnost vůči drsnému prostředí prostřednictvím specializovaných návrhů a procesů zaměřených na teplo, vibrace a korozi; a zajišťuje konzistenci procesu s téměř nulovými defekty v hromadné výrobě prostřednictvím uzavřené smyčky SPC, AOI/rentgenové kontroly a sledovatelnosti MES. S tím, jak se automobilové E/E (elektrické/elektronické) architektury vyvíjejí směrem k centrálním výpočetním platformám, musí PCBA nejen pojmout vyšší výpočetní hustotu, ale také dosáhnout redundance a předvídatelnosti selhání v rámci funkční bezpečnosti (ISO 26262). Technologické inovace v této oblasti nadále posouvají automobilový průmysl směrem k bezpečnějším, inteligentnějším a spolehlivějším horizontům.
