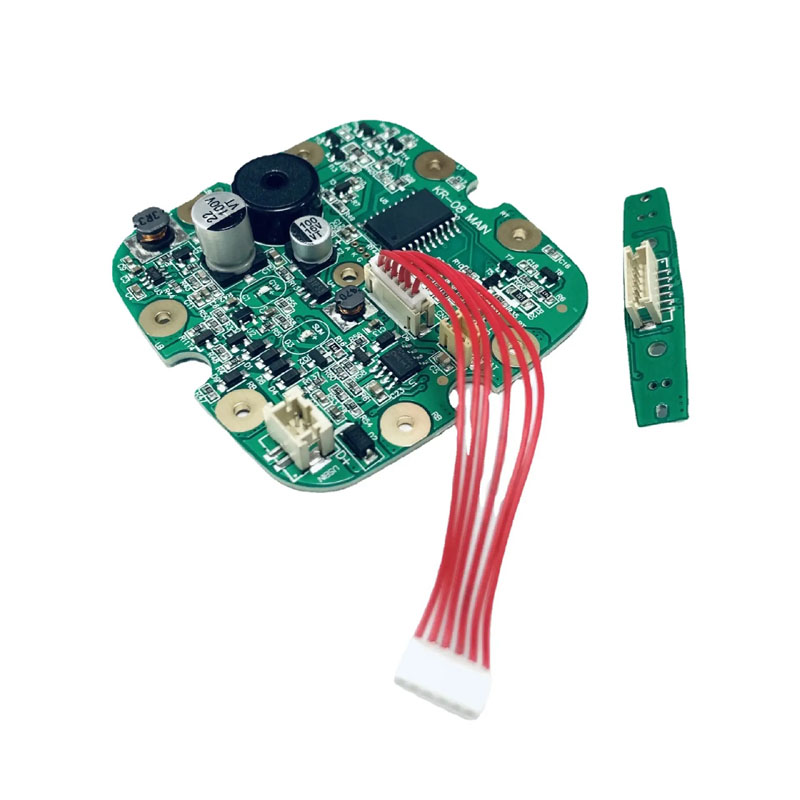

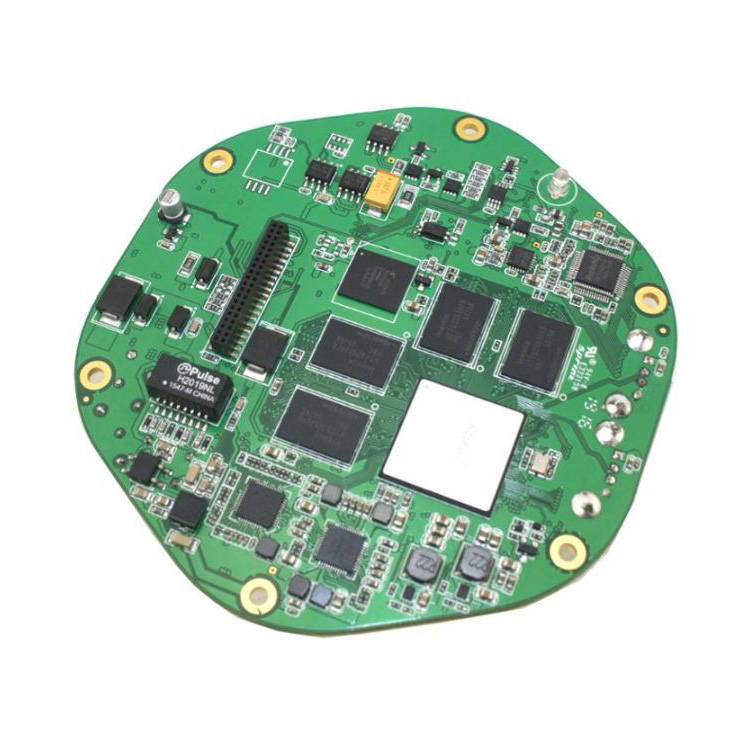

Vodní flosser PCBA

Environmentální požadavky a klasifikace

Vodní flosser funguje v extrémních koupelnových prostředích vyznačujících se přímým stříkající vodou, vysokou okolní párou a agresivními chemickými látkami, jako jsou zbytky zubní pasty a ústní vody. Standardní elektronika v těchto podmínkách rychle podléhá korozi, parazitním svodovým proudům a elektrickým zkratům.

Naše navržená řešení PCBA jsou speciálně navržena tak, aby odolávala těmto závažným environmentálním stresorům a zaručovala spolehlivý 3letý provozní životní cyklus produktu.

Snížení rizik substrátu

Požadované vestavěné certifikace: Všechny výrobky PCBA vodních flosserů splňují celosvětově nařízené předpisy pro spotřebiče: IEC 60335-1 (Bezpečnost domácích spotřebičů), UL 60730-1 (automatické elektrické ovládání), minimální ochrana proti vniknutí IPX4/IPX7 a normy chemické odolnosti REACH/RoHS pro vlhké prostředí.

Výběr základního laminátu a měděná architektura

Výběr základního laminátu definuje dlouhodobou integritu PCBA při trvalém vystavení vlhkosti. Standardní FR-4 snadno absorbuje vodní páru přes hrany surového řezaného prkna a pokoveného přes sudy, což vede ke katastrofickým zkratům vodivého anodického vlákna (CAF) během 12 měsíců.

Porovnání tříd laminátu

• Standardní FR-4: Absorpce vody 0,10 %–0,20 %, TG 130 °C–140 °C. Vhodné pouze do suchých oblastí. Vyhněte se aplikacím vodního flosseru, protože spouští rychlé selhání CAF.

• Vysoký TG FR-4 [Náš výběr jádra]: Absorpce vody 0,08 %–0,12 %, TG 170 °C. Ideální volba pro vlhké profily s přerušovanou vlhkostí.

• Bezhalogenový vysoký TG FR-4 [doporučeno]: Absorpce vody 0,05 %–0,08 %, TG 150 °C. Ekologická konstrukce s vynikající odolností proti vlhkosti.

• Polyimid: Absorpce vody 0,02 %–0,04 %, TG 250 °C. Prémiová volba pro trvalé vystavení mokru nebo rigid-flex zóny.

Specifikace hmotnosti a pokovení mědi

• Vnější vrstva mědi: Minimálně 1 unce (35 µm) pro zajištění optimalizované antikorozní rezervy.

• Vnitřní vrstva mědi: Minimálně 0,5 unce (18 µm) pro zajištění integrity signálu proti vnitřnímu rušení motoru.

• Pokovené průchozí otvory (PTH): Minimální tloušťka měděného pokovení 25 µm uvnitř sudů pro vytvoření hermetického, vzduchotěsného těsnění proti vlhkosti.

• Povrchová úprava: Striktně využívá ENIG (bezelektrické niklové imerzní zlato). Úplně zakazujeme HASL (Hot Air Solder Leveling) pro vodní flosserové PCBA, protože obnažená slitina cínu a olova koroduje ve výparech ústní vody do 90 dnů.

Skládání vrstev a mechanický design

V závislosti na architektuře vašeho produktu dodáváme přizpůsobené vícevrstvé konfigurace pro boj s vysokofrekvenčním šumem čerpadla (EMI) a limity konstrukčních vzdáleností:

• Základní vrstva (pouze tlačítko a pumpa): Formulováno na optimalizovaném 2vrstvém substrátu High TG FR-4, vyvažujícím nákladovou efektivitu s vysoce kvalitní průmyslovou ochranou proti vlhkosti.

• Inteligentní/prémiová úroveň (tlakový senzor, LCD/LED displej, Bluetooth, rychlé nabíjení USB-C): Navrženo se 4vrstvým zásobníkem. Dvojité vnitřní pevné zemnící plochy stíní citlivé signály MCU od EMF čerpadla a působí jako definitivní fyzický blok proti vnitřní difúzi vlhkosti.

Tloušťka a integrace Rigid-Flex

• Tloušťka 1,0 mm: Navrženo pro kompaktní, ergonomické ruční rukojeti vyžadující strukturální hbitost a odolnost proti pádu.

• 1,6 mm Tloušťka: Navrženo pro základnové stanice na desce; nabízí maximální tuhost a nejnižší rychlost přirozené difúze vodní páry.

• Specializace Rigid-Flex PCB: Pro ultra-prémiové kompaktní rukojeti podporujeme tuhou flexibilní konstrukci, kde se baterie připojuje přes flexibilní polyimidový konec chráněný krycí vrstvou. To eliminuje kabelové svazky náchylné k poruchám a výrazně zvyšuje celkové hodnocení IPX sestavy.

Dual-Defense: Konformní povlak a těsnění součástí

Robotický selektivní konformní povlak

I ten nejlepší podklad vyžaduje vzduchotěsný povrch, aby přežil každodenní vlhkost v koupelně.

• Přesné víceosé automatické stříkání: Naše automatizované robotické linky nanášejí jednotnou ochrannou vrstvu a přitom přesně maskují oblasti, které musí zůstat nepokryté, jako jsou porty typu C, kontakty baterie a porty bzučáku.

• UV kontrola s 0,1 % fluorescenčního barviva: Do povlaku je přimícháno speciální UV indikátorové barvivo, které umožňuje vysokorychlostním optickým automatizovaným skenerům ověřit jednotnou minimální tloušťku 25 µm bez mezer.

Specifikace těsnění rozhraní na úrovni komponent

1. Port USB-C: Je vybaven silikonovým kompresním těsněním a pryžovou krytkou, čímž je dosaženo utěsnění IPX4, když je port zavřený.

2. Hmatové spínače: Přelisované s robustní gumovou botkou přes kopuli, aby zasáhly IPX5 lokalizovanou ochranu proti vniknutí.

3. Konektor čerpadla: Plně uzavřený epoxidovou zalévací hmotou pro úplnou dočasnou ochranu proti ponoření IPX7.

4. Nabíjecí kontaktní kolíky (Pogo kolíky): Přesně specifikované s minimálním 30 µpalcovým silným zlacením (Hard Gold) a těsněními O-kroužky. Standardní poniklované kolíky korodují a selhávají do 6 měsíců každodenního nabíjení ve vlhké koupelně. Naše těžké zlaté destičky vydrží 20 000 cyklů připojení za mokra bez snížení kontaktního odporu.

Přísné testování kvality výroby

Každá vyrobená šarže Unixplore water flosser PCBA musí před odesláním projít řadou intenzivních kontrol kvality simulace vlhkosti:

1. Vlhkost Environmentální nasáknutí: 48 hodin při 40°C a 93% RH (bez kondenzace). Kritéria vyhovění: Žádná viditelná oxidace; Izolační odpor (IR > 10 MΩ) mezi libovolnými dvěma sítěmi.

2. IPX4 Test vodního spreje: 10 minut nepřetržitého oscilačního víceúhlového rozprašování trubice k ověření nulového pronikání kapaliny pod vrstvy povlaku.

3. Kontrola vysokonapěťové izolace: Aplikace 500 V DC mezi svorky primární baterie a zemnící plocha pro potvrzení IR > 50 MΩ po promočení.

4. Ověření funkčnosti po zátěži: Aktivace čerpadla při plném cyklu při zatížení. Jsou tolerovány resety nulového mikrokontroléru (MCU), zadrhávání časování nebo falešné starty.

Často kladené otázky o strojírenství a technické informace

Mohu použít standardní FR-4 pro vodní flosser PCBA, pokud aplikuji silnou vrstvu konformního povlaku, abych snížil náklady?

A: Rozhodně ne. Toto je běžná výrobní past, která vede k vysoké návratnosti pole. Konformní povlak nemůže utěsnit tři kritické cesty:

1. Nepotažené přes sudy: Vodní pára putuje laterálně do vnitřní tkaniny ze skelných vláken standardního FR-4 kapilárním působením a dosahuje podložky zespodu. Po opakovaných vlhkostních cyklech se tvoří bílé vodivé zbytky soli, přemosťující komponenty.

2. Routed Edge (Routed Edge Wicking): Frézování desek ponechává hrany surového laminátu odkryté. Povrchové napětí způsobuje, že se nátěry stahují z ostrých rohů a zanechávají 0,5 mm mikro-mezery, kudy vstupuje pára do koupelny.

3. Spodní strany součástí: Povlak pokrývá vnější plášť, ale nemůže dokonale proniknout pod nízkoprofilové kondenzátory a odpory SMT. Zachycená vlhkost hydrolyzuje zbytky tavidla a vytváří iontovou kontaminaci, která způsobuje spontánní, neočekávané spuštění čerpadla.

   Naše řešení: High TG FR-4 s ENIG a nanášením epoxidu s okrajovými kuličkami poskytuje třívrstvou ochranu, která snadno přežije více než 3 roky při 95% relativní vlhkosti.

Váš partner EMS na klíč: Unixplore Electronics

Při výběru dodavatele vodních flosserů PCBA jsou rozhodující dlouhodobá technická spolehlivost a přísná kontrola kvality. Unixplore Electronics poskytuje pokročilé možnosti a průmyslovou infrastrukturu, které bezproblémově přivedou váš návrh k životu:

l Jednorázové služby EMS na klíč: Spravujeme celý životní cyklus vašeho produktu, od optimalizace schématu a kontroly komponent DFM až po globální nákup dílů, montáž SMT a DIP, programování firmwaru, funkční testování (FCT), automatizované konformní lakování, výrobu finálních krabic a specializované balení.

l Certifikované standardy kvality: Celý náš výrobní ekosystém je certifikován podle ISO 9001:2015 a všechny postupy elektronické montáže přísně dodržují mezinárodní standard IPC-A-610E, čímž se eliminuje riziko studených pájených spojů nebo nesouososti součástí.

l Pokročilá vlastní výrobní síla: Provozujeme antistatický výrobní závod o rozloze více než 3 000 metrů čtverečních, za kterým stojí 20 expertů z výzkumu, vývoje a procesních inženýrů. Naše zařízení se vyznačuje:

1. 6 vysokorychlostních výrobních linek Yamaha SMT

2. 4 přesné montážní linky DIP s vlnovým pájením

3. 2 specializované zkušební místnosti pro vypalování / stárnutí

4. 2 vysoké a nízké teploty střídavě vlhké tepelné testovací komory, které zajišťují, že všechny environmentální validační testy jsou prováděny komplexně interně.

l Flexibilní škálování objednávek (bez MOQ): Naše agilní produkční rámce jsou optimalizovány tak, aby podporovaly váš růst. Dodržujeme přísnou politiku bez minimálního množství objednávek (No MOQ), která nám umožňuje zvládnout rychlé testování prototypů, malé pilotní série a velké objemy hromadné výroby se stejnou elitní přesností.

l Globální dosah a komunikace: Náš mezinárodní technický prodejní tým hovoří plynně anglicky, francouzsky, rusky a arabsky. Díky bohatým zkušenostem s poskytováním služeb na špičkových trzích, včetně západní Evropy (35 %), Severní Ameriky (20 %) a Oceánie (20 %), plně rozumíme standardům shody s elektronickou bezpečností osobní péče po celém světě.

Kontaktujte nás: Zašlete svůj přizpůsobený návrh plošných spojů vodních flosserů, seznam kusovníků nebo dotazy DFM našemu technickému oddělení. Náš tým poskytne komplexní analýzu vyrobitelnosti a optimalizovanou nabídku na klíč do 24 hodin.
