Jaký je postup při výrobě PCBA masážní pistole: 20letý průvodce výrobou

Výroba PCBA masážní pistole vyžaduje manipulaci s vysokým proudem, bezkomutátorové ovládání motoru a bezpečnost uživatele. Po dvou desetiletích výroby elektroniky motorového pohonu jsem viděl, jak se konstrukce přehřívají, ztrácejí rychlost při zatížení nebo vytvářejí nebezpečí pro baterii. Tento postup krok za krokem pokrývá celý výrobní pracovní postup od výběru komponent až po finální test.

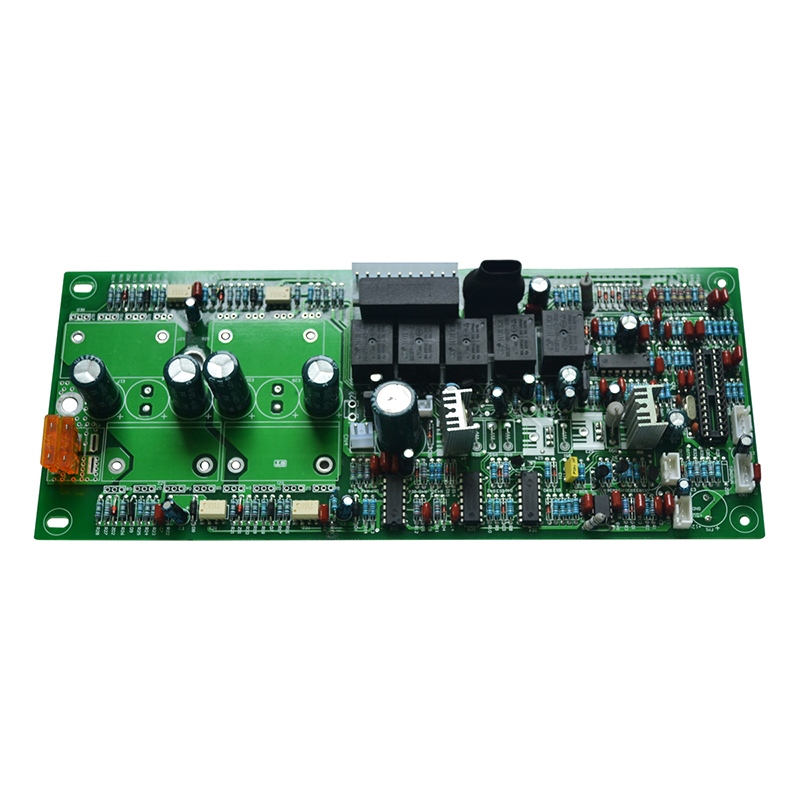

Standardní výrobní tok pro PCBA masážní pistole

Každá masážní pistole PCBA se řídí 9-krokovou sekvencí. Přeskočení jakéhokoli kroku zvyšuje míru selhání pole.

Krok 1 – Nákup komponent a vstupní kontrola

Test: Vzorek 50 MOSFETů z každé šarže. Změřte Rds(on) při 25 °C a 80 °C. Odmítněte šarže přesahující 7 mΩ při vysoké teplotě.

Krok 2 – Šablona pájecí pasty a tisk

Kritické: Použijte stupňovitou šablonu – 0,12 mm tlustou pod MOSFETy, 0,10 mm pod MCU a senzory. Jedna tloušťka sama o sobě způsobuje buď otevření nebo přemostění.

Krok 3 – Sestavení a přeformátování SMT

• Pořadí umístění: Hallovy senzory → pasivy → MOSFETy → MCU → konektory
• Profil přetavení: Vrchol 245 °C po dobu 10 sekund (bez olova)
• Dusíková atmosféra – Vyžaduje se pro balíčky QFN (MCU, ovladač brány)
• Rentgenová kontrola – povinná pro kontrolu močení pod MOSFET podložkami (dutiny < 20 %)

Krok 4 – Selektivní pájení součástí s průchozími otvory

Masážní pistole PCBA často potřebuje díly s průchozím otvorem pro mechanickou pevnost:

Části s průchozím otvorem nepřelévejte. Jejich plastová těla se taví v peci při 245 °C.

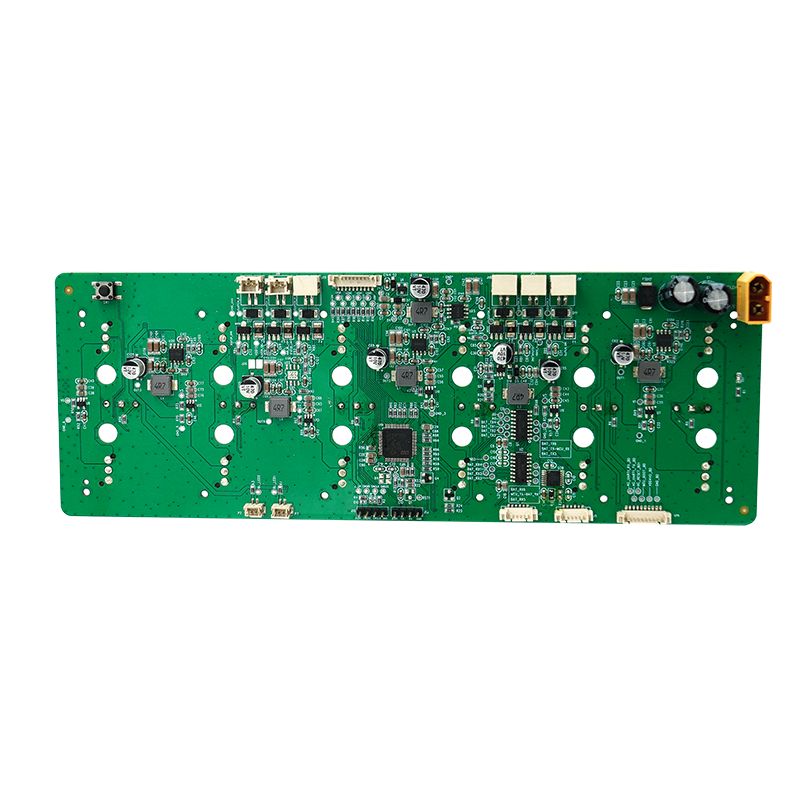

Návrh obvodu motoru pro PCBA masážní pistole

Sekce motorového pohonu určuje zacházení s pádovým proudem a dobu chodu baterie.

Třífázový bezkomutátorový DC (BLDC) motorový pohon

Tepelný design: Každý MOSFET rozptyluje až 2W při 20A. Použijte tepelné průchody (9 na MOSFET) pro připojení ke spodní měděné vložce (minimálně 2 oz).

Správa napájení pro baterii a nabíjení

Kritická bezpečnost: Použijte dvě nezávislé cesty nadproudové ochrany – jednu v ovladači brány a jednu v integrovaném obvodu ochrany baterie. Jediná porucha nesmí dovolit motoru běžet bez příkazu.

Programování a kalibrace firmwaru

Žádná masážní pistole PCBA neopustí výrobu bez plné kalibrace.

Programovací sekvence

1. Flash bootloaderu – přes SWD nebo UART (5 sekund)
2. Kalibrační konstanty – uloženy v EEPROM nebo MCU flash
3. Vyhledávací tabulka rychlosti – zatížení PWM vs cílové otáčky (12 bodů)
4. Práh detekce zablokování – proudový limit nastaven na 22A ± 1A

Kalibrační parametry uložené na desce

Proč na kalibraci záleží: Bez Hallovy kalibrace podle jednotlivých desek motor při nízkých rychlostech vydává slyšitelné kvílení. Uživatelé odmítají masážní pistole, které znějí vadně.

Montáž a mechanická integrace

PCBA je k ničemu, pokud nepasuje do rukojeti nebo odvádí teplo.

Chladič a tepelné rozhraní

Test: Spusťte masážní pistoli PCBA při 2800 ot./min po dobu 30 minut. Teplota pouzdra MOSFET musí zůstat pod 85 °C.

Kabelový svazek a odlehčení tahu konektoru

• Vodiče baterie – pájené a poté přilepené silikonem (zabraňuje únavě z ohybu)
• Fázové vodiče motoru – konektor JST s aretační západkou (minimálně 20 cyklů)
• Tlačítkový flex kabel – ZIF konektor, rozteč 0,5 mm, po vložení lepený

Výrobní testování a kontrola kvality

Každá masážní pistole PCBA musí před montáží projít těmito pěti testy.

Test vyhoření a vibrací

Vzorek 5 % produkce pro:

• 6 hodin při 2400 RPM – monitorujte teplotu MOSFET pomocí senzoru MCU
• Náhodné vibrace – 5 grms, 30 minut (simuluje upuštěný nástroj)
• Cyklus nabíjení-vybíjení – 3 cykly (ověřuje ochranný IC)

FAQ – Časté otázky o výrobě PCBA masážní pistole

Q1: Co způsobuje, že masážní pistole PCBA ztrácí výkon pod tlakem těla?

Odpověď: Primární příčinou je neadekvátní síla pohonu brány pro MOSFETy na vysoké straně. Když tlak zvýší zatížení motoru, regulátor BLDC se pokusí zvýšit proud. Pokud je zaváděcí kondenzátor (který napájí budič brány na horní straně) poddimenzován, napětí hradla klesne pod prahovou hodnotu MOSFET a zvýší se Rds(on) ze 4 mΩ na 20 mΩ. Tím se vytvoří tepelná úniková smyčka:

Pokles napětí → nižší pohon brány → vyšší odpor → více tepla → další zvýšení odporu

Oprava vyžaduje tři změny na PCBA masážní pistole:

1. Hodnota zaváděcího kondenzátoru – Použijte minimálně 220 nF (mnoho provedení používá 47 nF). Vypočítejte na základě náboje brány: C_boot = (Q_g × 10) / ΔV. Pro typické MOSFETy (Q_g = 30 nC) poskytuje 220 nF bezpečnou rezervu.
2. Špičkový proud ovladače brány – Vyberte ovladač s kapacitou 1,5A sink/source (např. DRV8320). Slabé ovladače (0,5 A) nemohou dobíjet uzávěr bootstrapu během vysokých pracovních cyklů PWM.
3. Bootstrap dioda – Použijte ultrarychlou diodu (trr < 50 ns). Standardní 1N4148 má zotavení 4 ns, ale pouze 100 mA – nedostatečné pro PCBA masážní pistole běžící na 20 kHz PWM. Přepněte na BAS3007 (1A, 10 ns).

Po těchto úpravách zůstává pádový proud stabilní na 22A i při 15 kg aplikovaného tlaku těla.

Q2: Jak zabráním falešným spouštěním IC ochrany baterie na PCBA masážní pistole?

A: Falešné spouštění nastává, když se komutační šum motoru spojí s proudovým snímacím vedením IC ochrany baterie. Fázové přepínání motoru BLDC vytváří proudové špičky 1 µs až do 50 A – příliš rychle na to, aby je ochranný IC rozeznal od zkratu. Řeší to tři hardwarové opravy:

Dolní propust na snímacím vstupu – Nainstalujte RC filtr (10Ω + 1 µF keramický) přímo na kolík CS+ ochranného IC. Rohová frekvence = 16 kHz. Tím prochází průměrný proud (20–30 A), ale blokuje komutační špičky 200 kHz.

Samostatná zem snímacího rezistoru – Spusťte vyhrazenou Kelvinovu stopu od záporné svorky bočníku k CS-pinu ochranného IC. Nesdílejte toto uzemnění se zdrojovými proudy MOSFET. I 1 mΩ sdílené stopy generuje 50 mV falešného signálu při 50 A.

Nastavení časovače zpoždění – Naprogramujte nadproudové zpoždění ochranného IC na 100 µs (za předpokladu, že to váš IC podporuje). Většina návrhů PCBA masážních pistolí používá zpoždění 10 µs oproti referenčním návrhům baterií. Komutační špičky trvají pouze 2–3 µs. Zpoždění 100 µs je ignoruje a přitom stále reaguje na skutečné zkraty (trvání > 50 µs).

Test osciloskopem: Zkoušejte CS+, když motor běží na maximální zatížení. Špičky musí zůstat pod prahem vypnutí ochranného IC (typicky 50 mV pro 50A bočník). Pokud špičky překročí prahovou hodnotu, zvyšte kapacitu filtru na 2,2 µF.

Q3: Jaký je správný postup pro programování více desek PCBA masážních pistolí ve výrobě?

Odpověď: Čtyřstupňový postup programování výroby zabraňuje záměnám a zkracuje dobu programování o 75 % ve srovnání s blikáním po jednom.

Fáze 1 – Programování před SMT (volitelné pro velké série)

K flashování bootloaderu do MCU před umístěním použijte gangový programátor (např. Elnec BeeProg). Toto funguje pouze pro MCU s externím bleskem (balíčky QFN s odkrytými kolíky). Odmítněte jakýkoli čip, který neprojde ověřením – levnější než přepracování umístěných desek.

Fáze 2 – In-systémové programování po SMT

Umístěte programovací pogo pin přípravek (6 pinů: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Použijte vícekanálový programátor (8 nebo 16 desek současně). Cílový čas: 45 sekund na desku včetně ověření.

Fáze 3 – Kalibrační stanice (nejkritičtější)

Po naprogramování přesuňte desky do kalibračního přípravku obsahujícího motor skutečné masážní pistole s optickým enkodérem. Zařízení prochází každou masážní pistolí PCBA přes:

• Hallovo vyrovnání (automaticky nastavuje elektrický úhel)
• Linearita rychlosti (zaznamenává PWM vs. tabulka RPM)
• Proudový limit (zvyšuje zatížení až do vypnutí 22A)

Uložte těchto 12 kalibračních konstant v chráněném flash sektoru MCU. Desky bez kalibrace vytvářejí nekonzistentní rychlostní rampy.

Fáze 4 – Sledovatelnost

Vytiskněte kód 2D Data Matrix na každé PCBA obsahující:

• Kód data výroby (YYWW)
• Kontrolní součet kalibrace
• Číslo šarže MOSFET (z příchozí kontroly)

Naskenujte tento kód během konečné montáže. Pokud dojde k selhání pole, můžete sledovat konkrétní dávku komponent a přepracovat pouze postižené jednotky.

Výrobní výnosové cíle pro PCBA masážní pistole

Správně vyrobená masážní pistole PCBA poskytuje 2800 otáček za minutu při zatížení, vypne se při zastavení do 500 ms a přežije 500 nabíjecích cyklů. Postupujte podle tohoto postupu, proveďte audit každého kroku a vaše produkty předčí konkurenci, která vynechá kalibraci nebo podhodnotí pohon brány.
