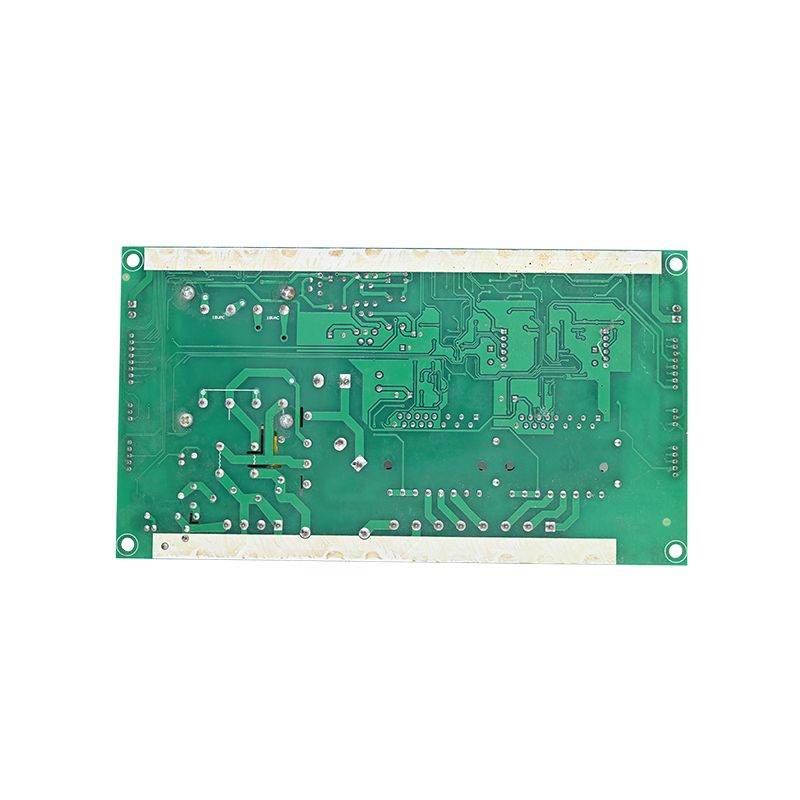

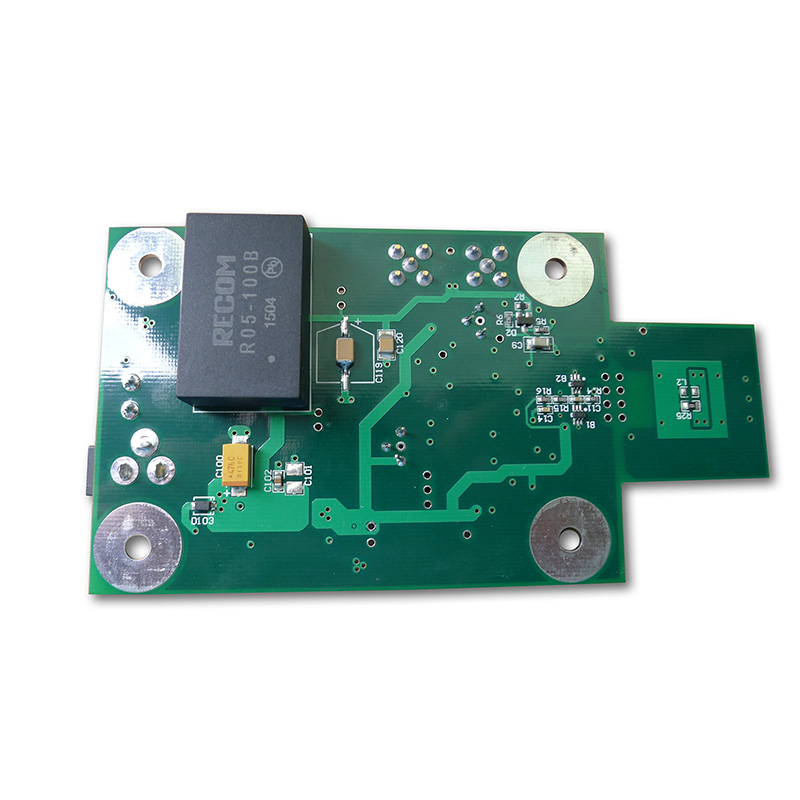

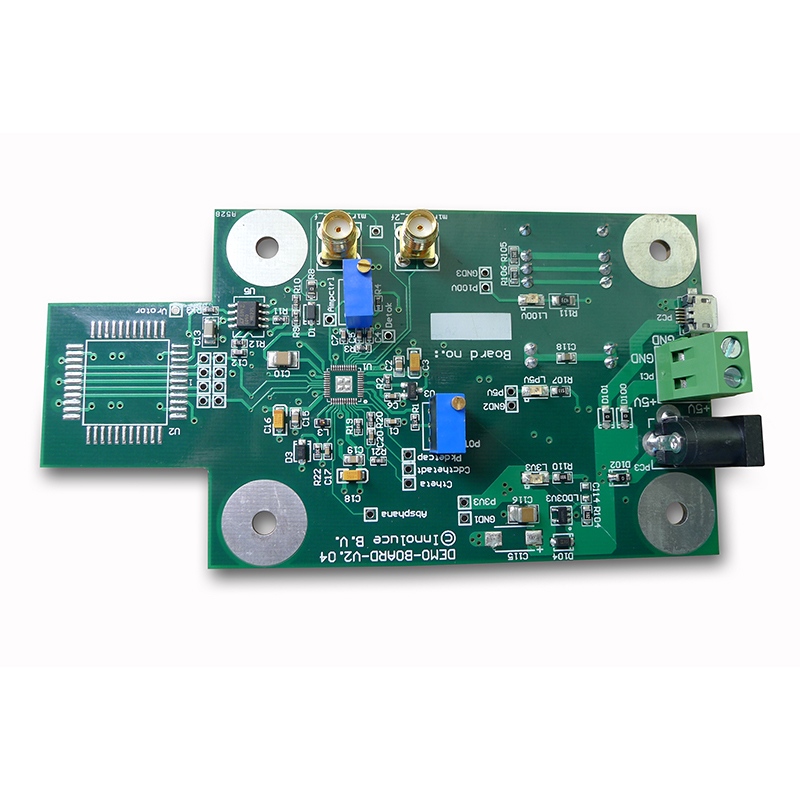

Základní požadavky na spolehlivost PCBA baby monitoru
Spolehlivost začíná specifikacemi. Nehádejte podmínky dětského pokoje.
Environmentální a provozní parametry
Požadovaný parametr SpecifikaceProč na tom záležíProvozní teplota0°C až 45°CPotopná tělesa a otevřená oknaTolerance vlhkosti10%--90% nekondenzující Zvlhčovače a slintáníNepřetržitá doba provozu minimálně 72 hodin Rodiče zapomněli nabít Pád přežití 1,5 m na koberec Batolata házejí jednotky pro dětskou jednotku RF pracovní cyklusL<1%
Power Architecture pro 24/7 provoz
Power RailComponentSpolehlivost Funkce Nabíječka bateriíLineární nabíječka s tepelnou regulací Zabraňuje požáru lithia3,3V digitální DC-DC (2 MHz přepínání)Udržuje hluk nad zvukovým pásmem 3,0V RFU Ultranízká hlučnost LDO (10 µVrms)Žádné otřesy na jádře 2,4 GHz1,8V LDO s omezením proudu MCU ochrana proti zkratu
Kritické: Přidejte superkondenzátor (0,47F, 5,4V) za IC ochrany baterie. To umožňuje 10 sekund záznamu po vypnutí při nízkém stavu baterie.
Výběr komponentů pro vysoké MTBF
Střední doba mezi poruchami (MTBF) u PCBA pro chůvičku by měla přesáhnout 50 000 hodin. Níže jsou osvědčené možnosti.
Bezdrátový čipset a anténa
Vyberte čipovou sadu s:
- Integrovaný PA(výstupní výkon ≤ +10 dBm pro splnění bezpečnostních norem pro kojence)
- Poslouchej-před-mluvím(zabraňte rušení bezdrátových telefonů)
- Přeskakování frekvence(40+ kanálů)
Rodina čipových sadVýhodaNevýhodaSeverská řada nRF52 Nízký spánkový proud (0,5 µA)Omezená šířka pásma videaSilicon Labs EFR32Vynikající ADC pro audioVětší balení (QFN48)Texas Instruments CC26xx-40°C až +85°C, hodnoceníVyžaduje externí balun
Volba antény: Použijte meandrovou anténu obráceného F (MIFA) na hraně PCBA. Udržujte vzdálenost 10 mm od kovových předmětů (magnety reproduktorů, baterie).
Audio vstup a zpracování
Specifikace součásti Spolehlivost PoznámkaMikrofon MEMS, citlivost -38 dBVSilikonový kryt pro odolnost proti slintáníPředzesilovačZesilnění 40 dB, hluk < 5 nV/√HzAC-spojený s 0,1 Hz HPF (odstranění rachotu)Práh VOX Nastavitelný od -40 do -10 dBCFSDigitální amplituda-DB hystereze 1,5 W do 8Ω feritové kuličky na výstupních vodičích (snížení EMI)
Snímání teploty (kritický bezpečnostní prvek)
Umístěte termistor (NTC, 10 kΩ při 25 °C) na PCBA dětské jednotky poblíž nabíjecího IC. Firmware musí:
- Záznam teploty každých 30 sekund
- Vypněte nabíjení při 50°C
- Odešlete bezdrátové upozornění na rodičovskou jednotku při 45 °C
Rozložení PCB pro nízký RF únik a kvalitu zvuku
Hlučná PCBA chůvičky způsobuje statickou elektřinu a výpadky. Dodržujte tato pravidla.
Zásobník vrstev a uzemnění
LayerFunctionConstraintTopRF (napájení antény, čipová sada)Koplanární vlnovod se zemíVnitřní 1Nepřetržité uzemněníŽádné rozdělení pod RF sekcíVnitřní 2Výkon (3,3V, 1,8V)Ostrůvek pod každým LDOBottomAudio, tlačítka, LED Udržujte digitální stopy mimo mikrofonní vstup
Pravidlo: Umístěte 0,1 µF kondenzátor na každý napájecí kolík. Pro nízkou indukčnost použijte velikost 0402.
Zvuková izolace uzemnění
Digitální zem a analogová zem se musí setkat v jednom bodě pod kodekem. Použijte feritové kuličky (600Ω při 100 MHz) mezi uzemňovacími plochami, ale pouze po ověření, že nejsou žádné zemní smyčky.
Zkontrolujte osciloskopem: Výstup mikrofonu sondy při vysílání RF. Hluk by měl mezi špičkami zůstat pod 2 mV.
Kontrolní seznam validace a certifikace
Před výrobou otestujte PCBA každé dětské chůvičky podle těchto šesti norem.
TestMethodPass/Fail KritériaVýpadek zvuku Jděte na 30 metrů se 3 stěnami< 3 výpadky za minutu trvající >100 msVýdrž baterie Nepřetržitý VOX při 65 dB SPL> 70 hodin pro baterii 2000 mAhBezpečnost nabíjeníKrátké terminály baterie Režim WiFi PCBA, nedochází k přetížení WiFiO°CR7F koexistuje router (2,4 GHz)Žádná trvalá desenzibilizace Odolnost vůči slinámSůl na portu mikrofonuPo vysušení se zvuk vrátí do normáluPřetíženíNapětí baterie 2,8VMCU vypne RF, zachová RTC
FAQ -- Časté otázky o spolehlivé PCBA dětské chůvičky
Q1: Jaká je nejčastější skrytá porucha v návrzích PCBA pro dětské chůvičky?
A:Mikrofonní šum z keramických kondenzátorů umístěných v blízkosti cesty audio vstupu. Když dětská jednotka vibruje (z motoru kočárku nebo upuštěné hračky), dielektrické krytky třídy 2 (X7R, X5R) generují piezoelektrické napětí až 5 mV. To se spojí s mikrofonním předzesilovačem a vytváří slyšitelné cvakání nebo dunění. Řešení je dvojí: 1) Použijte kondenzátory C0G (NP0) pro veškerou audio vazbu a oddělení v prvním stupni zesílení. 2) Pokud je X7R nevyhnutelné, fyzicky otočte kondenzátor na PCBA o 90 stupňů, aby se mechanické napětí vyrovnalo směru elektrody. Vždy validujte pomocí vibračního stolu při 20 Hz, 1 grms.
Otázka 2: Jak ovlivňuje volba chemického složení baterie životnost PCBA dětské chůvičky?
A:Tři chemické látky vytvářejí velmi odlišné způsoby selhání:
- Li-ion (18650): Nejvyšší hustota energie, ale vyžaduje přesné nabíjení CC/CV. Chybějící snímač záporného teplotního koeficientu (NTC) vede k tepelnému úniku. Používejte pouze s ověřenými bateriemi obsahujícími ochranný IC.
- LiFePO4: Bezpečnější (žádný tepelný únik pod 150 °C) a delší životnost cyklu (2000 cyklů). Nižší napětí (3,2 V nominální) však vyžaduje zesilovací převodník pro 3,3 V logiku, což zvyšuje náklady a zvlnění šumu.
- NiMH(nízkonákladové návrhy): Velmi shovívavý, ale trpí paměťovým efektem. PCBA musí obsahovat vybíjecí okruh každých 30 cyklů pro překalibrování palivoměru. Bez toho se doba běhu po 6 měsících sníží o 50 %.
Pro spolehlivou chůvičku PCBA zvolte LiFePO4 pro bezpečnost nebo kvalitní Li-ion s duální přepěťovou ochranou (IC + PTC).
Q3: Mohu použít stejný design PCBA pro pouze audio a video chůvičky?
A:Ne a pokus o to přináší tři konkrétní problémy se spolehlivostí:
- Šířka pásma paměti-- Zvuk potřebuje pouze 64 kB RAM. Video vyžaduje alespoň 2 MB pro komprimované snímky. Sdílená PCBA s externí RAM přidává dlouhé stopy, které selžou při testování ESD.
- RF pracovní cyklus-- Zvuk přenáší 10 % času. Video přenáší 80 % času. Stejný 2,4 GHz PA se přehřívá v režimu videa a po 20 minutách klesá zisk o 6 dB. Potřebujete termální přes pole pod PA pro video návrhy.
- Dodávka energie-- Zvuková chůvička PCBA vrcholí při 200 mA. Video vrcholí při 600 mA. Běžné rozložení desky plošných spojů s tenkými napájecími stopami (0,25 mm) způsobuje pokles napětí, který resetuje modul kamery. Návrhy videa vyžadují stopy 0,6 mm nebo samostatný převodník 1A.
Sestavte dvě samostatné PCBA. Pouze zvuk používá 2vrstvou desku. Video vyžaduje 4 vrstvy s řízenou impedancí.
Výrobní testování pro nulové riziko kojenců
Každá sestavená PCBA chůvičky musí projít:
Test StationDurationRejection CriteriaAudio loopback10 sekundTHD > 1 % při 1 kHz Simulátor baterie30 sekund Nabíjecí proud > 50 mA pod 3,0 VRF citlivost 5 sekund Chybovost paketu > 1 % při -95 dBmOverteplota60 sekund Jakýkoli bod > 60 °C po plném nabití
Závěrečný kontrolní seznam přezkoumání návrhu
PoložkaPotvrzeníSchémaVšechny vstupy mají ESD ochranu (8 kV kontakt)BOMCJmenovité napětí kondenzátoru ≥ 2× očekávané (např. 10V pro 5V lištu)MechanickéŽádné vysoké součásti (výška > 4 mm) v blízkosti oblastí uchopení FirmwareWatchdog časovač resetuje MCU, pokud VOX zamrzne na > 5 minut36C8 Part115Pliance (zvuková bezpečnost)
Navrhnout spolehlivou dětskou chůvičku PCBA znamená upřednostnit bezpečnost dětí před snižováním nákladů. Dobře postavená deska funguje tiše i přes kousání a záchvaty vzteku. Test ve skutečných podmínkách školky - stroje s bílým šumem, tlumená světla a mikrovlnné trouby. To je jediný způsob, jak získat důvěru rodičů.
