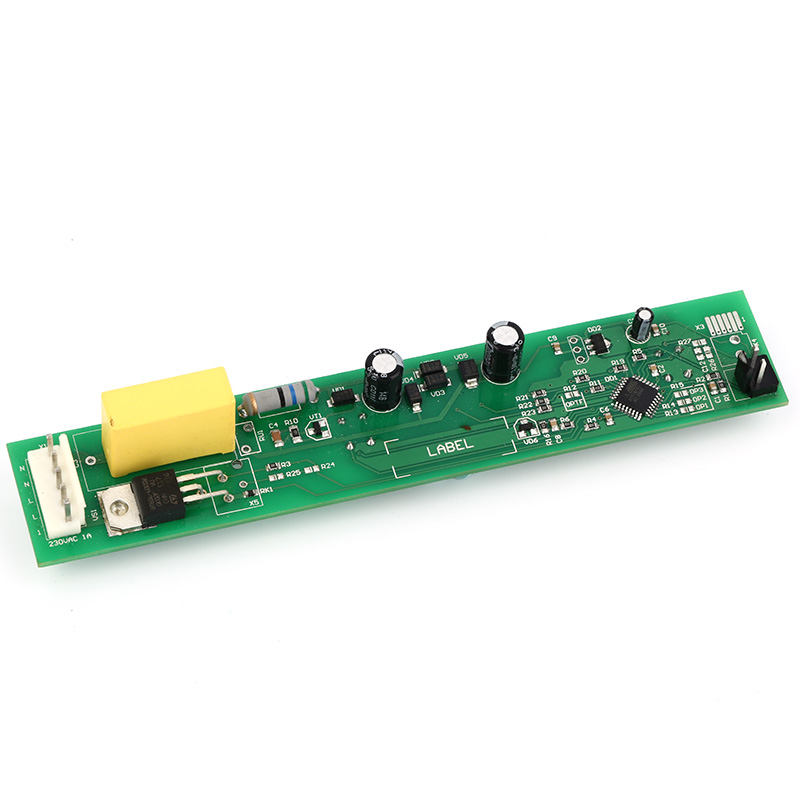

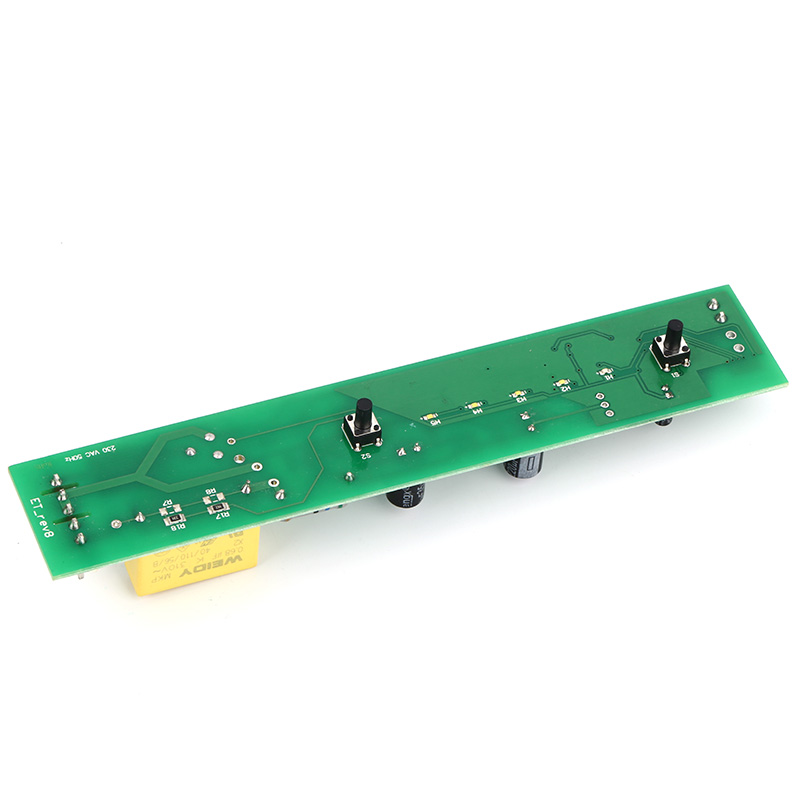

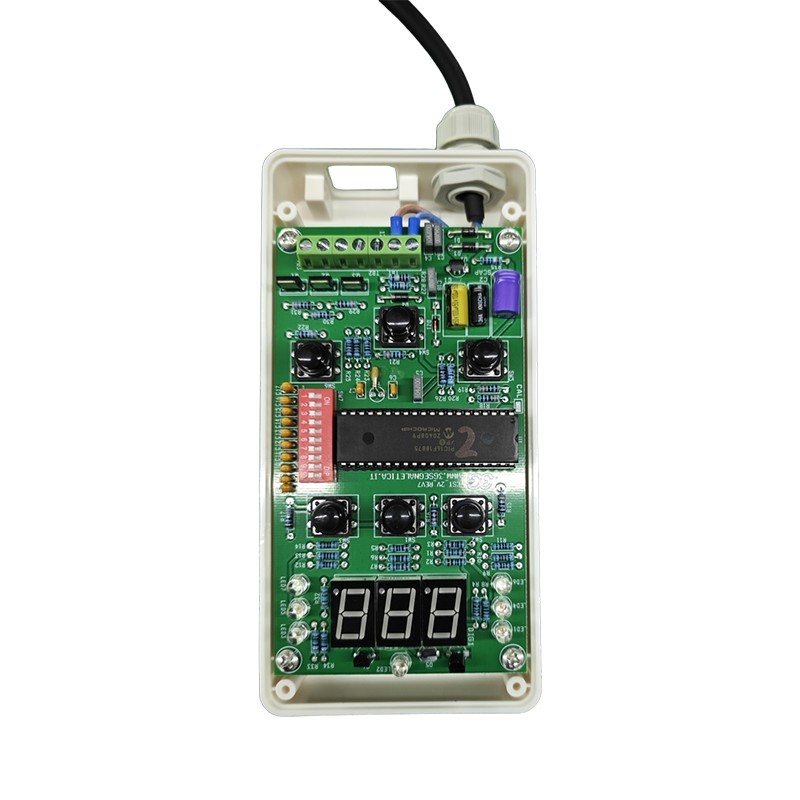

pračka PCBA

Unixplore Electronics je čínská společnost, která se od roku 2008 zaměřuje na tvorbu a výrobu prvotřídních PCBA pro pračky. Máme certifikace dle norem pro montáž PCB ISO9001:2015 a IPC-610E.

Modelka:UE-205

Odeslat dotaz

Popis výrobku

Jak používat zpracování červeného lepidla při montáži PCBA pračky

Unixplore Electronics se zavázala k vývoji a výrobě vysoce kvalitníchpračka PCBA ve formě typu OEM a ODM od roku 2011.

Při montáži PCBA pračky se červené lepidlo používá k upevnění a ochraně součástí, čímž se zlepšuje spolehlivost a životnost desky plošných spojů. Níže jsou uvedeny obecné kroky pro použití červeného lepidla:

Příprava:Připravte si potřebné červené lepidlo a nástroje, aby byla pracovní plocha čistá a uklizená.

Určení umístění aplikace:Na základě návrhu PCBA pračky a požadavků na umístění a připojení součástí určete místa, kde je třeba nanést červené lepidlo.

Aplikace červeného lepidla:Pomocí vhodných nástrojů (jako je injekční stříkačka nebo ruční aplikátor) rovnoměrně naneste nebo rozetřete červené lepidlo na oblasti na desce plošných spojů, které je třeba opravit. Ujistěte se, že červené lepidlo pokrývá oblast, která potřebuje ochranu, ale nenanášejte ho příliš mnoho, aby nedošlo k ovlivnění normálního spojení součástí.

Vytvrzující červené lepidlo:Podle požadavků na vytvrzování červeného lepidla (obvykle v peci s řízenou teplotou nebo vytvrzováním UV) umístěte PCBA pračky do vhodného prostředí, aby se červené lepidlo vytvrdilo. Zajistěte, aby doba vytvrzování a teplota odpovídaly doporučením výrobce červeného lepidla.

Úklid:Po úplném vytvrzení červeného lepidla pečlivě očistěte veškeré přebytečné červené lepidlo a ujistěte se, že neovlivňuje normální provoz PCBA pračky. K čištění lze použít specifické čisticí prostředky nebo nástroje.

Kontrola a testování:PCBA pračky upevněná červeným lepidlem by měla být zkontrolována a otestována, aby byla zajištěna správná připojení součástí, volné obvody v pračce a aby aplikace červeného lepidla neovlivnila výkon desky plošných spojů.

Správným použitím červeného lepidla mohou být komponenty na PCBA pračky účinně upevněny a chráněny, což zlepšuje spolehlivost a stabilitu desky. Během provozu je třeba dodržovat bezpečnostní opatření a dodržování požadavků na vytvrzování červeného lepidla, aby byla zajištěna kvalita montáže a spolehlivost PCBA pračky.

Unixplore vám poskytuje komplexní služby na klíčEMSaMontáž PCBprojekty. Neváhejte nás kontaktovat pro vaši deskovou budovu, můžeme vytvořit cenovou nabídku do 24 hodin poté, co ji obdržímesoubor Gerberaseznam kusovníků!

pračka PCBA Výroba

* Soubor Gerber a seznam kusovníků dodaný klientem
* Vyrobeno holé PCB, součástky zakoupené námi
* Výroba desek plošných spojů s plně smontovanými díly
* 100% funkčně testováno v pořádku před odesláním
* V souladu s RoHS, výrobní proces bez olova
* Rychlé dodání, s nezávislým balíčkem ESD
* Jednorázová elektronická výrobní služba pro návrh PCB, rozložení PCB, výrobu PCB, nákup komponent, montáž PCB SMT a DIP, programování IC, funkční test, balení a dodání

* Rychlé dodání, s nezávislým balíčkem ESD

Parametr	Schopnost
Vrstvy	1-40 vrstev
Typ sestavy	Průchozí otvor (THT), povrchová montáž (SMT), smíšený (THT+SMT)
Minimální velikost součásti	0201(01005 Metrika)
Maximální velikost součásti	2,0 palce x 2,0 palce x 0,4 palce (50 mm x 50 mm x 10 mm)
Typy balíčků součástí	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP atd.
Minimální rozteč podložek	0,5 mm (20 mil) pro QFP, QFN, 0,8 mm (32 mil) pro BGA
Minimální šířka stopy	0,10 mm (4 mil)
Minimální odstup od stopy	0,10 mm (4 mil)
Minimální velikost vrtáku	0,15 mm (6 mil)
Maximální velikost desky	18 palců x 24 palců (457 mm x 610 mm)
Tloušťka desky	0,0078 palce (0,2 mm) až 0,236 palce (6 mm)
Materiál desky	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers atd.
Povrchová úprava	OSP, HASL, Flash Gold, ENIG, Gold Finger atd.
Typ pájecí pasty	Olovnatý nebo bezolovnatý
0,10 mm (4 mil)	0,5 OZ – 5 OZ
Montážní proces	Pájení přetavením, pájení vlnou, ruční pájení
Metody inspekce	Automatická optická kontrola (AOI), rentgen, vizuální kontrola
Vlastní testovací metody	Funkční test, test sondy, test stárnutí, test vysoké a nízké teploty
Doba obratu	Odběr vzorků: 24 hodin až 7 dní, Hromadný běh: 10 - 30 dní
Normy pro montáž DPS	ISO9001:2015; ROHS, UL 94V0, IPC-610E třída ll

Služba EMS s přidanou hodnotou Unixplore

● Služba předprogramování IC se souborem ve formátuHEX,ELFaZÁSOBNÍK.
● pračka PCBA Funkční testovací přípravek přizpůsobený podle požadavků klienta na testování
● Stavební servis včetně výroby plastových a kovových forem a dílů
● Konformní nátěr včetně selektivního lakování, zalévání epoxidovou pryskyřicí
● Sestava svazku vodičů a kabelů
● Sestavení hotového výrobku včetně krabice, obrazovky, membránového spínače, štítkování a přizpůsobeného kartonového nebo maloobchodního balení.
● Na vyžádání jsou k dispozici různé testy jiných výrobců pro PCBA
● Asistence při certifikaci produktu

Postup výroby PCBA
