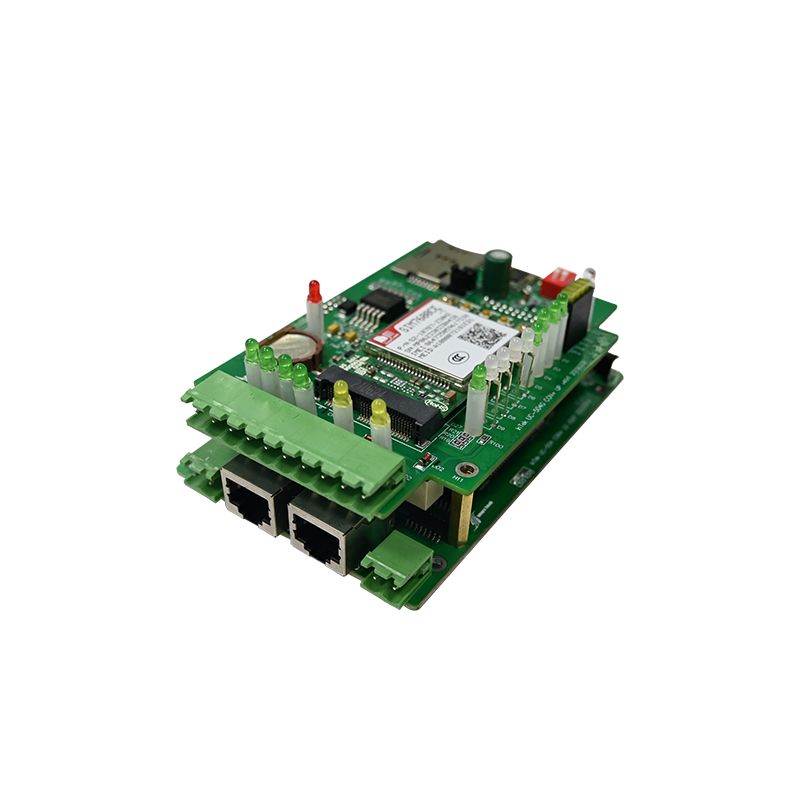

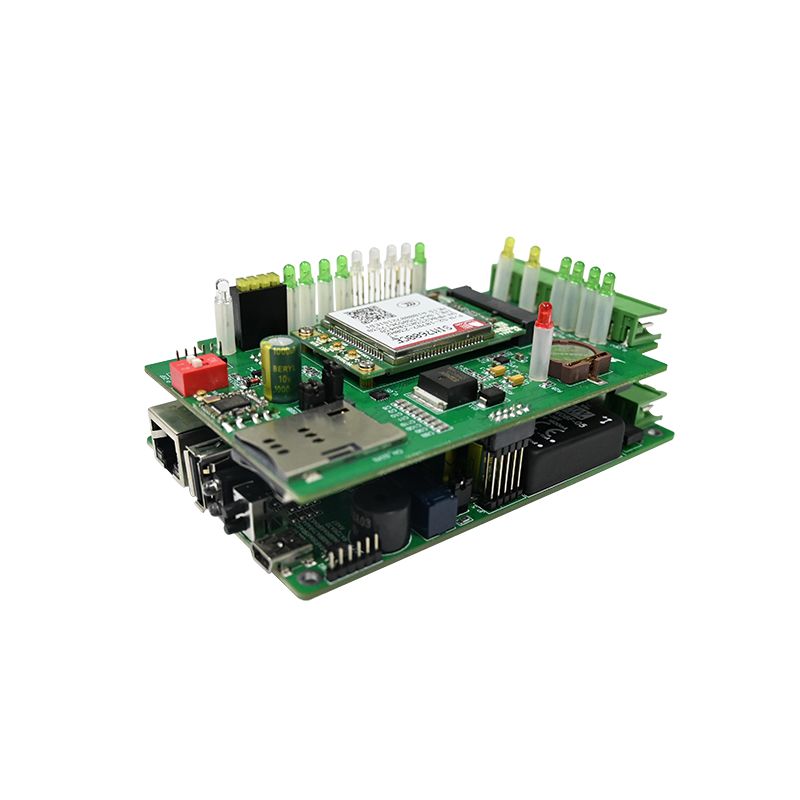

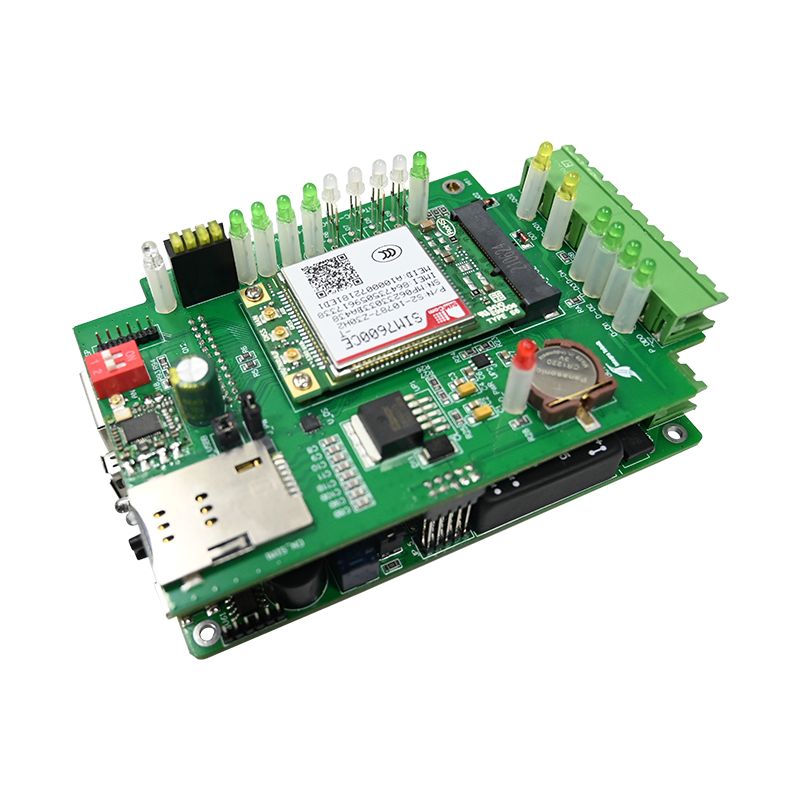

PCBA řízení přístupu

Přístup UNIXPLOREOvládání PCBAje vyvinut pro značky bezpečnostních zařízení, integrátory systémů řízení přístupu a poskytovatele řešení pro inteligentní budovy, kteří hledají spolehlivá a škálovatelná řešení elektronického řízení přístupu. Tato PCBA pro řízení přístupu na komerční úrovni kombinuje rychlé autentizační zpracování, stabilní řízení relé, šifrovanou komunikaci a flexibilní offline správu do kompaktní a odolné platformy PCB.

Co je PCBA pro řízení přístupu?

PCBA pro řízení přístupu je elektronický mozek uvnitř čteček karet, klávesnic, biometrických skenerů a ovladačů dveří. Zpracovává data pověření, přijímá rozhodnutí o ověření a spouští ovladače zámku. Na rozdíl od desek pro všeobecné použití musí PCBA zvládnout šifrování na úrovni zabezpečení, logiku relé zabezpečenou proti selhání a nepřerušované napájení během krátkých výpadků.

Výběr špatného PCBA pro řízení přístupu vede k zablokování dveří, které se nezablokují, ověření přihlašovacích údajů trvá několik sekund nebo úplnému zablokování systému během období vysokého provozu.

Základní funkce PCBA pro řízení přístupu

• Čtení přihlašovacích údajů – Wiegand, OSDP nebo sériový vstup ze čteček RFID/skrytých karet
• Autentizační logika – Integrovaná databáze (offline) nebo přenos do hostitelského řadiče
• Ovládání relé – Suché kontaktní výstupy pro magnetické zámky nebo elektrické údery
• Sledování vstupu – Snímač polohy dveří (jazýčkový spínač) a tlačítko požadavku na odchod (REX).
• Detekce proti neoprávněné manipulaci – Snímač otevřeného krytu a ochrana proti neoprávněné manipulaci s pamětí

Typický Apaplikace

Podrobné technické parametry

Následující specifikace představují PCBA pro řízení přístupu na komerční úrovni vhodné pro kanceláře, byty a průmyslová zařízení.

Elektrické charakteristiky

Vstupní a výstupní rozhraní

Paměť a uživatelská kapacita

Fyzikální a environmentální

• Rozměry desky – 85 mm x 55 mm (standardní) nebo 100 mm x 70 mm (s krytem)
• Montáž – Čtyři 3,5mm otvory pro distanční sloupky
• Provozní teplota – -20°C až +65°C
• Skladovací teplota – -40°C až +85°C
• Tolerance vlhkosti – 10% až 90% RH (nekondenzující)
• Záložní baterie – Volitelný 3,7V Li-ion nebo 12V olověný nabíjecí obvod

Bezpečnostní funkce

• Šifrování – AES-128 pro komunikaci OSDP
• Detekce neoprávněné manipulace – Otevřený kryt spustí zablokování relé a výstup alarmu
• Watchdog timer – Automatický reset po 5 sekundách zablokování procesoru
• Ochrana flash paměti – ověření kontrolního součtu při bootování

Jak se tato PCBA pro řízení přístupu srovnává

Nejčastější dotazy k PCBA řízení přístupu

Tyto tři otázky si kladou integrátoři bezpečnostních systémů, správci zařízení a hardwaroví inženýři hodnotící řešení PCBA pro řízení přístupu.

Otázka 1: Jaký je rozdíl mezi konfigurací relé zabezpečených proti selhání a zabezpečenou proti selhání na PCBA pro řízení přístupu a kterou bych měl použít?

Odpověď:Rozdíl určuje, zda se dveře zamknou nebo odemknou při výpadku proudu. Zabezpečení proti selhání (také nazývané power-to-open) znamená, že k odemknutí dveří musí být relé pod napětím. Když dojde k výpadku napájení, relé se vrátí do klidového stavu, což udržuje dveře zamčené. To se používá pro bezpečnostní dveře, serverovny a prostory pro manipulaci s hotovostí, kde je důležitější zabránit vetřelcům než snadné opuštění. Fail-safe (power-to-lock) znamená, že k uzamčení dveří musí být relé pod napětím. Při výpadku proudu se dveře automaticky odemknou. To vyžadují požární předpisy pro nouzové východy, dveře schodišť a jakékoli únikové cesty, kudy musí lidé uniknout při výpadku proudu. Většina desek PCBA pro řízení přístupu poskytuje relé se suchým kontaktem nakonfigurované jako Form C (COM, N/O, N/C). Pro zabezpečení proti selhání připojte zámek ke svorce N/O. Pro zabezpečení proti selhání připojte zámek ke svorce N/C. Před výběrem vždy ověřte místní protipožární předpisy – NFPA 101 vyžaduje zabezpečení proti selhání na všech únikových dveřích v komerčních budovách. U dveří, které vyžadují bezpečnost i požární shodu, použijte bezpečnostní zámek a záložní panel na baterie, který udrží PCBA pro řízení přístupu napájenou po dobu 4-8 hodin po výpadku sítě.

Otázka 2: Může tato PCBA pro řízení přístupu fungovat offline bez připojení k síti a kolik uživatelů může lokálně uložit?

Odpověď:Ano. Tato PCBA pracuje plně offline v samostatném režimu. Všechna uživatelská pověření, plány přístupu a protokoly událostí jsou uloženy v integrované paměti flash. Standardní konfigurace pojme 1 000 uživatelů s 10 000 protokoly událostí bez dalších nákladů. Rozšířená verze (upgradovatelná v terénu pomocí firmwaru) pojme 10 000 uživatelů a 50 000 událostí. Offline provoz vyžaduje programovací zařízení pro prvotní načtení uživatelů – buď vyhrazenou hlavní kartu (první naprogramovaná karta definuje administrátorská oprávnění), drátovou klávesnici připojenou k pomocnému vstupu nebo dočasné připojení notebooku přes konfigurační port (TTL nebo RS-232). Po naprogramování provádí PCBA řízení přístupu rozhodnutí o autentizaci lokálně za méně než 50 milisekund. Není potřeba žádný cloud, žádný hostitelský počítač ani ethernetový kabel. Díky tomu jsou offline návrhy PCBA ideální pro vzdálené brány, stavební přívěsy a malé kanceláře, kde je vedení síťové kabeláže nepraktické. Chcete-li načíst protokoly událostí z offline desky, musíte připojit notebook nebo použít přenosné zařízení pro přenos dat. Monitorování v reálném čase vyžaduje síťovou PCBA pro řízení přístupu s Ethernetem nebo Wi-Fi.

Otázka 3: Jak připojím čtečku Wiegand k této desce PCBA pro řízení přístupu a jaká je maximální vzdálenost kabelu?

Odpověď:Rozhraní Wiegand používá tři aktivní signály: Data 0 (D0), Data 1 (D1) a zem (GND). Některé čtečky také vyžadují napájení +12V. Postupujte podle této tabulky zapojení:

Maximální vzdálenost kabelu pro Wiegand při 12V závisí na průřezu drátu a kapacitě kabelu:

Použijte lankový, stíněný, kroucený dvoulinkový kabel s drenážním drátem. Stínění připojte k uzemnění pouze na konci PCBA pro řízení přístupu (nikdy na čtečce), abyste se vyhnuli zemním smyčkám. Pro vzdálenosti přesahující tyto limity nainstalujte Wiegand repeater nebo přepněte na OSDP (RS-485), který spolehlivě dosáhne 1200 metrů (4000 stop). Před konečnou instalací vždy otestujte s dlouhým kabelem na stole – degradace signálu může způsobit přerušované čtení karty, které se na místě obtížně ladí.

Nejlepší postupy instalace pro PCBA řízení přístupu

Dokonce i vysoce kvalitní PCBA pro řízení přístupu selže, pokud je nainstalována nesprávně. Postupujte podle těchto pokynů.

Místo montáže

• Uvnitř zabezpečené oblasti – Umístěte ovladač do chráněné zóny (ne nad dveřmi zvenku)
• Výška – 1,5 až 1,8 metru pro přístup z klávesnice během programování
• Kryt – Pro komerční instalace použijte kovovou uzamykatelnou krabici
• Oddělení – Udržujte vedení střídavého proudu (120/240 V) alespoň 30 cm od nízkonapěťového vedení

Pokyny pro zapojení relé

Běžné chyby v zapojení

Kontrolní seznam testování před nasazením

Spusťte tuto sekvenci na každém PCBA řízení přístupu, než opustíte lavici.

Postup testu na zkušební stolici

1. Aplikujte 12V DC a změřte proud (40-60mA typicky při nečinnosti)
2. Předložte platnou kartu – relé by mělo zaklapnout a LED změnit stav
3. Změřte kontinuitu mezi svorkami N/O relé (mělo by se sepnout po naprogramovanou dobu zdržení)
4. Předložte neplatnou kartu – relé se nesmí aktivovat
5. Aktivujte vstup REX – dveře se musí odemknout bez pověření
6. Otevřete kryt – tamper výstup musí změnit stav
7. Simulace vstupu požárního poplachu – všechna bezpečnostní relé se musí vypnout

Kritéria vyhovění/neúspěchu

Odkaz na klíčové specifikace

Uschovejte si tento blok pro nákup a technickou referenci.

PCBA řízení přístupu – komerční stupeň

• Vstup: 9-24V DC, 60mA v pohotovostním režimu
• Rozhraní čtečky: Wiegand 26/34-bit nebo OSDP (RS-485)
• Uživatelská kapacita: 1 000 (standardní) / 10 000 (rozšířená)
• Protokol událostí: 10 000 událostí
• Relé: Lock (5A) + Aux (2A)
• Vstupy: Dveřní senzor, REX, protipožární blokování
• Provozní teplota: -20°C až +65°C

• Zabezpečení: AES-128, watchdog, detekce manipulace
