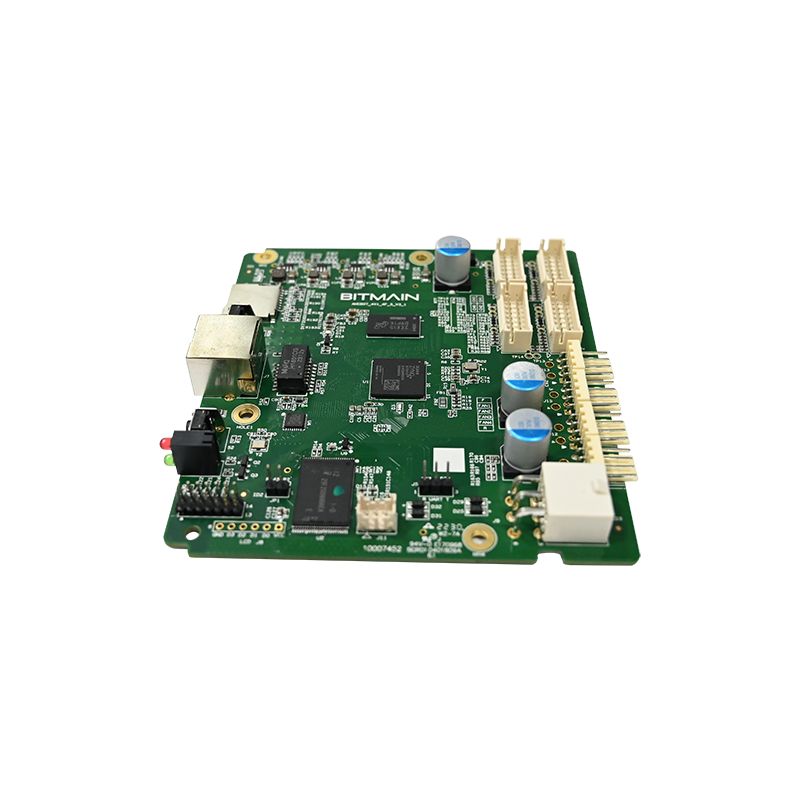

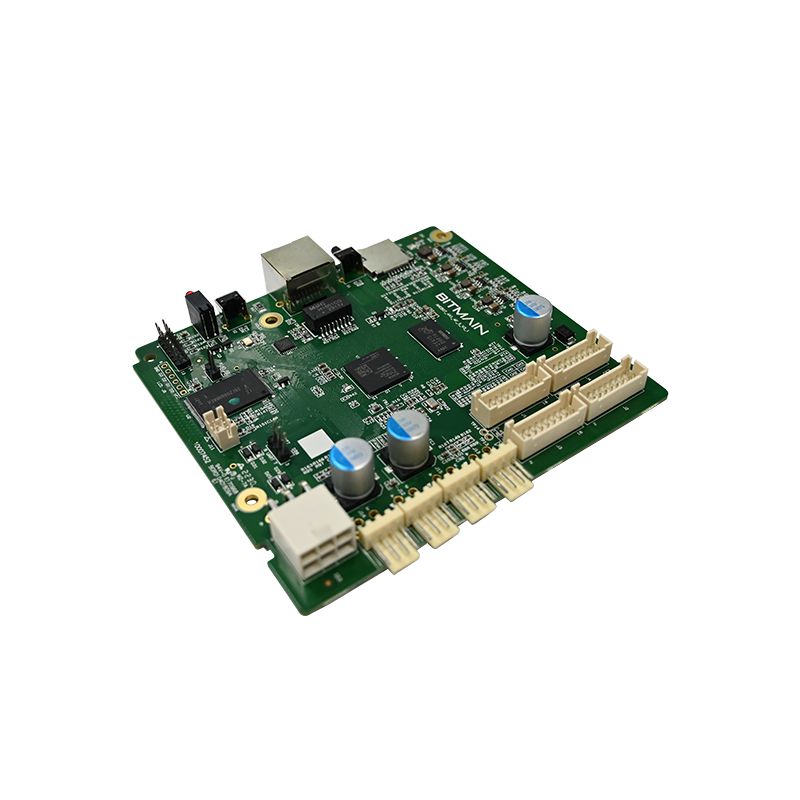

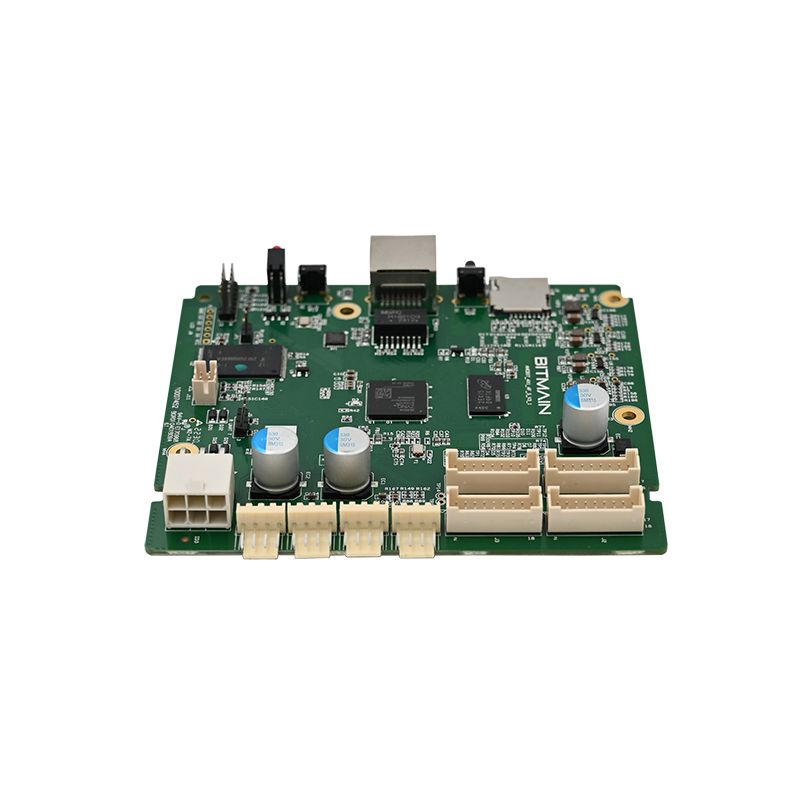

PCBA snímače pohybu

Co je PCBA snímače pohybu?

PCBA snímače pohybu je sestava desky s plošnými spoji navržená speciálně pro detekci pohybu pomocí infračervených, mikrovlnných nebo ultrazvukových převodníků. Na rozdíl od PCBA pro všeobecné použití vyžadují desky snímačů pohybu nízkou spotřebu energie, rychlou odezvu probuzení ze spánku a filtrování šumu, aby se zabránilo falešným spouštěním.

Technici vybírají PCBA snímače pohybu na základě tří parametrů: rozsah detekce, typ výstupního signálu a provozní proud. Špatná volba vede k častým falešným poplachům nebo zmeškaným detekcím.

Základní součásti PCBA snímače pohybu

Každý PCBA snímače pohybu obsahuje těchto pět funkčních bloků:

· Senzorový prvek – PIR (pyroelektrický), mikrovlnný Dopplerův nebo ultrazvukový snímač

· Analogový frontend – Operační zesilovač s pásmovým filtrem

· Komparátor – Prahový detektor s hysterezí

· Logika načasování – Nastavitelná doba zadržení a doba uzamčení

· Výstupní stupeň – Reléový, tranzistorový nebo signál na logické úrovni

Typické aplikace

Podrobné technické parametry této PCBA snímače pohybu

Následující specifikace představují typický vysoce výkonný PCBA snímače pohybu používaný v komerčních a rezidenčních bezpečnostních produktech.

Elektrické charakteristiky

Výkon detekce

Fyzikální a environmentální specifikace

· Rozměry desky – 32 mm x 28 mm (standardní) nebo vlastní

· Montážní otvory – Dva o průměru 3 mm, 25 mm od středu ke středu

· Provozní teplota – -20 °C až +70 °C

· Skladovací teplota – -40 °C až +85 °C

· Tolerance vlhkosti – 95% RH bez kondenzace

· Konformní nátěr – volitelný (pro venkovní nebo vlhké použití)

Nastavitelná nastavení (DIP přepínač nebo propojka)

Většina návrhů PCBA snímačů pohybu obsahuje uživatelsky konfigurovatelné parametry:

Jak se tento pohybový senzor PCBA ve srovnání s konkurenčními návrhy

Ne všechny desky PCBA snímačů pohybu fungují stejně v reálných podmínkách. Níže uvedená tabulka ukazuje kritické rozdíly.

Časté dotazy k PCBA snímače pohybu – technické odpovědi

Tyto tři otázky si každý týden kladou hardwaroví inženýři, integrátoři a specialisté na nákup, kteří hodnotí řešení PCBA snímačů pohybu.

Otázka 1: Jaký je rozdíl mezi návrhy PCBA PIR, mikrovlnných trub a dual-tech snímačů pohybu – a který z nich si mám vybrat?

Odpověď: PIR (pasivní infračervený) pohybový senzor PCBA detekuje změny v infračerveném záření pohybujících se těles. Spotřebovává velmi nízkou energii (15-30 µA v pohotovostním režimu), ale je citlivý na teplotní gradienty a může se falešně spouštět ventilačními otvory HVAC nebo slunečním zářením. Mikrovlnný pohybový senzor PCBA vysílá nízkovýkonové RF (typicky 5,8 GHz nebo 10,525 GHz) a měří Dopplerův posun. Detekuje přes plastové kryty a ignoruje teplotu, ale spotřebovává vyšší proud (15-25mA) a může proniknout stěnami, což způsobuje falešnou detekci z přilehlých místností. Dvojitá technologie pohybového senzoru PCBA obsahuje jak PIR, tak mikrovlnné senzory a spouští se pouze tehdy, když oba detekují pohyb. To eliminuje téměř všechny falešné poplachy, ale zvyšuje náklady a pohotovostní proud (2-5 mA). Průvodce výběrem: U venkovních svítidel napájených bateriemi zvolte pouze PIR. Pro detekci vnitřního obsazení, kde jsou falešné spouštěče nepřijatelné, zvolte duální technologii. Pro automatická dvířka, kde na rychlosti záleží více než na spotřebě energie, zvolte pouze mikrovlnnou troubu. Většina návrhů PCBA pro komerční bezpečnostní senzory pohybu používá PIR s pokročilým filtrováním signálu jako nejlepší rovnováhu mezi cenou, výkonem a spolehlivostí.

Otázka 2: Jak nastavím rozsah detekce a dobu přidržení na tomto PCBA snímače pohybu a lze tato nastavení změnit bez vyjmutí desky z jejího krytu?

Odpověď: Tento PCBA snímače pohybu poskytuje tři způsoby nastavení. Za prvé, vestavěné potenciometry: jeden označený „SENS“ (citlivost) nastavuje rozsah detekce od 3 metrů (úplně proti směru hodinových ručiček) do 12 metrů (úplně po směru hodinových ručiček). Sekunda označená „TIME“ nastavuje dobu zdržení od 5 sekund do 10 minut. Za druhé, DIP přepínače: většina desek obsahuje 4polohový přepínač pro hrubé nastavení doby přidržení, prahu světla a výstupní polarity. Za třetí, pro dálkové nastavení obsahují některé návrhy PCBA snímačů pohybu digitální vstup, který přijímá externí potenciometry nebo řídicí signály 0-10V. Pro úpravy bez otevření krytu specifikujte PCBA pohybového senzoru s přijímačem dálkového ovládání (38kHz IR nebo 433MHz RF) – to přidá přibližně 1,50 USD k ceně kusovníku. Bez dálkového nastavení musíte otevřít kryt a pomocí malého šroubováku otočit potenciometry. Po montáži na konečné místo vždy upravte citlivost, protože okolní stěny a materiál podlahy ovlivňují dosah detekce. Začněte s citlivostí na 50 % a zvyšte ji pouze v případě, že existují mezery v pokrytí.

Otázka 3: Jaká je typická frekvence falešného spouštění pro tento PCBA snímače pohybu a jak kompenzace teploty snižuje falešné poplachy?

Odpověď: Ve správně nainstalované aplikaci (žádné přímé sluneční světlo na čočku, žádné tepelné průduchy do 2 metrů, žádná velká skleněná okna odrážející pohybující se provoz) dosahuje tento PCBA pohybového senzoru falešného spouštění méně než jedné události na 200 detekcí. Bez teplotní kompenzace se může PIR pohybový senzor PCBA falešně spustit, když se okolní teplota blíží teplotě lidské kůže (přibližně 37 °C nebo 98 °F). Při pokojové teplotě 30 °C poklesne poměr signálu k šumu o 60 % ve srovnání s 20 °C. Tento PCBA snímače pohybu obsahuje integrovaný termistor připojený ke kompenzačnímu obvodu, který zvyšuje zisk o 2,5 % na každý 1 °C nárůst nad 25 °C. Při 35 °C je zisk o 25 % vyšší než při 25 °C, čímž se obnovuje citlivost detekce. Kompenzace také snižuje zisk při nízkých teplotách (pod 10 °C), aby se zabránilo falešným spouštěním způsobeným studeným průvanem. Terénní data z instalací PCBA snímačů pohybu v podnebí Středního východu (venkovní teploty dosahující 45 °C) ukazují 78% snížení obtěžujících alarmů, když je kompenzace teploty povolena oproti deaktivaci. Vždy povolte kompenzaci pro venkovní nebo neklimatizované vnitřní prostory.

Doporučené postupy pro instalaci PCBA snímače pohybu

I ten nejlepší PCBA snímače pohybu funguje špatně, pokud je nainstalován nesprávně. Postupujte podle těchto pokynů.

Montážní výška a poloha

· Doporučená výška – 1,8 až 2,2 metru (od ramen k hlavě)

· Pod 1,5 metru – Postrádá pohyb trupu, detekuje pouze domácí mazlíčky

· Nad 2,5 metru – Snížené pokrytí země, vytváří mrtvé zóny přímo pod

Vyhněte se těmto zdrojům falešných spouštěčů

Pokyny pro zapojení

· Používejte kroucenou dvojlinku pro výstupní signál delší než 10 metrů

· Udržujte napájecí kabely střídavého proudu alespoň 30 cm od PCBA snímače pohybu

· Při spínání hlučných zátěží (relé, stykače) přidejte na napájecí vstup kondenzátor 100 nF

Testování PCBA snímače pohybu před instalací

Test na stolici zachytí 90 % chyb nastavení. Postupujte podle této sekvence.

Postup testu na zkušební stolici

1. Zapněte napájení a počkejte 60 sekund na zahřátí

2. Potvrďte, že LED dioda blikne přibližně každých 10 sekund (označuje pohotovostní režim)

3. Jděte přes zorné pole ve vzdálenosti 3 metrů

4. Ověřte, zda se LED rozsvítí a výstup změní stav

5. Označte čas, po kterém LED zhasne (mělo by odpovídat nastavení času přidržení)

6. Opakujte s pomalým plížením (0,2 m/s) a rychlým chodem (2 m/s)

Selhání a příčiny

Shrnutí – odkaz na klíčové specifikace

Pro rychlou orientaci mějte tento blok specifikace k dispozici během návrhu a nákupu.

PCBA pohybového senzoru – výchozí konfigurace

· Napětí: 5–24 V DC

· Pohotovostní proud: typický 20µA

· Dosah detekce: 8–12 metrů

· Úhel detekce: 120 stupňů

· Doba výdrže: nastavitelná 5s až 10min

· Výstup: Relé (10A) nebo tranzistor (100mA)

· Provozní teplota: -20°C až +70°C

· Certifikace: V souladu s normami ISO9001 a RoHS
