Unixplore Electronics strávila dvě desetiletí vývojem PCBA pro RC auta, které přežívají to, co je ve skutečnosti zabíjí – hluk motoru, který ruší přijímač, pokles napětí, který resetuje MCU ve středním provozu, nesoulad antény, který změní 300 metrů na 50.

Odeslat dotaz

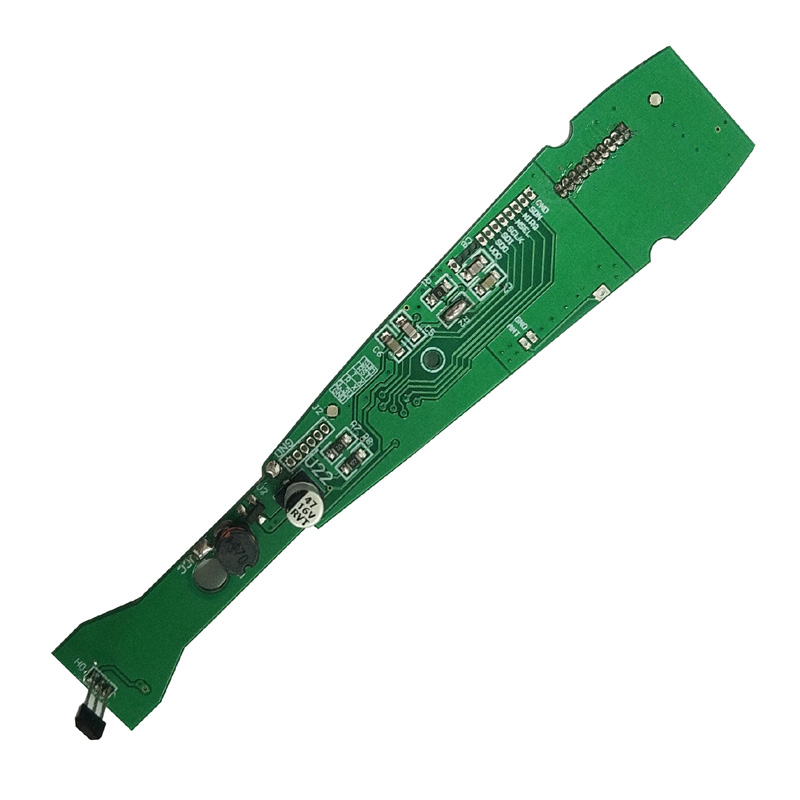

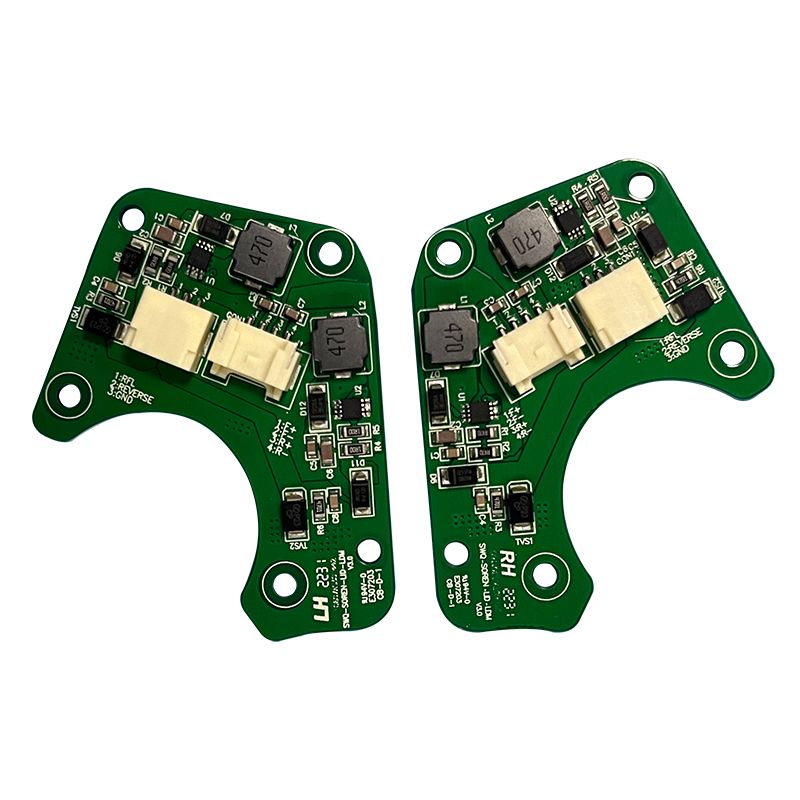

Popis výrobku

Diferenciátory jádra pro PCBA RC auta

Ne všechny návrhy PCBA pro RC auta fungují stejně. Šest faktorů vytváří skutečný rozdíl.

Stupeň pohonu motoru – kde většina návrhů selhává

Parametr Toy Grade Hobby stupeň (doporučeno) Dopad
MOSFET Rds (zapnuto) 15--20 mΩ < 5 mΩ (např. IRFH7921) Stisk zrychlení
Zvládání špičkového proudu 10A 40A (výbuch 80A) Lezení do kopce
Kontrola mrtvého času Žádné nebo pevné Adaptivní (50--500 ns) Zabraňuje prostřelení
Brzda FET Není přítomen Synchronní usměrnění Okamžitý zpětný chod

Tvůrce rozdílů: PCBA RC auta pro hobby použití používá samostatné měniče MOSFET pro vyšší a nižší stranu s programovatelnou mrtvou dobou. Hrací desky používají integrované integrované obvody s polovičním můstkem, které se přehřejí za 2 minuty jízdy v terénu.

Citlivost a selektivita rádiového přijímače

Parametr Chudý Dobrý (rozdíl)
Citlivost -90 dBm -105 dBm (2,4 GHz)
Odmítnutí sousedního kanálu 20 dB 45 dB
Přeskakování frekvence Žádný 50+ kanálů za sekundu
Typ antény stopa PCB Externí dipól nebo keramický čip

Tvůrce rozdílů: Kvalitní RC auto PCBA obsahuje samostatný LNA (nízkošumový zesilovač) před IC přijímače. To přidává 15 dB zisku bez snížení šumového čísla, což umožňuje ovládání na 300+ metrů.

Rozdíly ve správě napájení, na kterých záleží

Stabilita napětí při zatížení motoru určuje, zda se PCBA RC auta resetuje při prudké akceleraci.

Vstup a regulace baterie

Komponent Přístup hraček Profesionální přístup
Snímání napětí baterie Pouze odporový dělič Dělič + komparátor s hysterezí
Odpojení nízkého napětí Žádné (poškození LiPO) Programovatelný (3,2V/článek pro LiPO)
5V lišta (servo/RC) Lineární regulátor (přehřívá se) 2A dolarový převodník
3,3V lišta (MCU) Sdílené LDO Vyhrazený LDO s rezervou 100 mA

Kritický rozdíl: MCU na PCBA RC auta musí zůstat naživu během zastavení motoru, které sníží napětí baterie z 8,4 V na 5,0 V na 10 milisekund. Použijte buck-boost nebo velkou kondenzátorovou banku (1000 µF low-ESC) na 5V liště.

Výkon BEC (Battery Eliminator Circuit).

Parametr Minimum pro spolehlivost Proč na tom záleží
Trvalý proud 1,5A při 6V Digitální serva odebírají každý 1A
Špičkový proud 3A po dobu 5 sekund Řízení pod zatížením
Výstupní zvlnění < 50 mVpp Žádné chvění serva
Tepelná odstávka 125 °C Zabraňuje požáru na zastaveném servu

Rozdíly v rozložení a stínění

PCBA RC auta pracuje uvnitř plastového šasi s motory, dráty a otočnými převody. Hluk je všude.

Techniky izolace hluku

Zdroj šumu Zmírnění kvality PCBA Hračka PCBA (bod selhání)
Motorové kartáče 3 kondenzátory (0,1 µF) přes svorky + feritová kulička na vodičích Žádné kondenzátory
PWM přepínání Rozprostřené spektrum (2--12 MHz dithering) Pevná frekvence
Zpětná vazba serva Stíněná stopa, ochranný prsten Dlouhá nehlídaná stopa
Napájení antény Koplanární vlnovod se zemním průchodem Mikropásek přes hlučnou zem

Tvůrce rozdílů: Kvalitní PCBA RC auta umístí RF sekci do samostatného uzemňovacího ostrůvku připojeného k hlavní zemi v jediném bodě poblíž záporného pólu baterie.

Umístění krystalu a oscilátoru

- Udržujte 27 MHz krystal (nebo TCXO pro 2,4 GHz) alespoň 15 mm od vodičů motoru

- Pod krystalem neprobíhají žádné digitální stopy

- Uzemněte ochranný kroužek kolem oscilátoru (přes steh každé 2 mm)

- Zátěžové kondenzátory přizpůsobené specifikaci krystalu (±5 pF)

Rozdíly ve firmwaru a řídicí smyčce

Samotný hardware nehraje žádnou roli. Řídicí algoritmus odděluje citlivá auta od pomalých.

Křivky plynu a řízení

Funkce Základní implementace Pokročilé (Tvorba rozdílů)
Plynová rampa Lineární Exponenciální (nastavitelné pomocí potenciometru)
Míchání brzd Žádný Přední/zadní nastavení předpětí
Dvojité řízení Opraveno Programovatelné koncové body
ABS simulace Žádný Pulzní brzdění při vysoké rychlosti

Implementace: PCBA MCU RC auta musí provozovat PID smyčky na minimálně 1 kHz. Smyčky 100 Hz vytvářejí znatelné zpoždění. Použijte Cortex-M4 nebo podobný s hardwarovou multiplikací.

Failsafe a telemetrie

- Bezpečné proti ztrátě signálu-- Nastavte plyn na nulu po 0,5 sekundách bez paketů

- Slabá baterie zabezpečená proti selhání-- Snižte plyn na 50 % při 6,0 V, snižte při 5,5 V

- Volitelná telemetrie-- Napětí baterie, teplota motoru, RSSI odeslané zpět do vysílače

Kvalitní RC auto PCBA implementuje hardwarově (samostatný komparátor) nejen softwarově. Pokud se MCU zablokuje, hardware stáhne plyn na nulu.

Výrobní tolerance a testování

Hromadná výroba odhaluje rozdíly. Pevné tolerance vytvářejí konzistentní výkon.

Kritické výrobní specifikace

Parametr Tolerance na hračky Profesionální tolerance Testovací metoda
Krystalová frekvence ±50 ppm ±10 ppm Frekvenční čítač
zisk LNA ±3 dB ±0,5 dB Síťový analyzátor
Práh brány MOSFET ±0,5V ±0,1V (bined) Sledovač křivky
Rezistor snímání proudu ±5 % ±1 % (4vodičový Kelvin) Miliohmmetr

Protokol funkčního testování

Každé PCBA RC auta by mělo projít:

1. Test motoru naprázdno-- Proud < 1A, žádné slyšitelné pískání

2. Stall test-- 30A po dobu 2 sekund, bez tepelného vypnutí

3. Test rozsahu-- 100 metrů v otevřeném poli se sklopenou anténou

4. Interferenční test-- Ovládejte 10 desek současně, nedochází ke střetu kanálů

FAQ -- Časté otázky o rozdílech PCBA pro RC auta

Q1: Proč některé návrhy PCBA pro RC auta ztrácejí po havárii párování, zatímco jiné ne?

A:Rozdíl je v mechanickém namáhání krystalového oscilátoru. Náraz, který zastaví vůz, náhle vytvoří zpomalovací impuls 200--500 G. Tento šok posouvá rezonanční frekvenci křemenného krystalu dvěma způsoby:

Posun frekvence od mechanického namáhání- Krystalový polotovar se dočasně deformuje působením G-force, čímž se změní jeho paralelní rezonanční frekvence až o 150 ppm. Pokud PLL přijímače nemůže tento posun sledovat (většina levných návrhů má rozsah zachycení 50 ppm), PCBA RC auta ztratí zámek a nikdy se znovu nenačte, protože deformovaný krystal má nyní trvalý offset.

Mikrozlomeniny pájeného spoje-- Malé krystaly HC-49S (běžné u RC hraček) mají pouzdra z těžkého kovu. Pod 500 G namáhá setrvačnost pouzdra pájené spoje. Mikrotrhlina, která projde vizuální kontrolou, vytváří přerušovaný kontakt. PCBA RC auta se zapne (krystal pracuje při nízkých vibracích), ale selže, jakmile motor zavibruje.

Řešení v kvalitním PCBA RC auta:

- Místo křemene použijte MEMS oscilátor (SiTime nebo podobný). Zařízení MEMS vydrží 50 000 G a spotřebují méně energie.

- Pokud je křemen povinný, použijte keramický obal 3,2×2,5 mm (ne HC-49S) se čtyřbodovým pájením.

- Přidejte podvýplňový epoxid pod oscilátor (0,5 mm korálek na dvou okrajích absorbuje nárazy).

Dobře navržená PCBA RC auta přežije opakované pády z 1 metru na beton bez ztráty vazby. Otestujte tak, že sestavené auto upustíte 20krát z výšky 1 metru a poté ověříte dosah. Levné návrhy selžou při poklesu 3 nebo 4.

Q2: Jak ovlivňuje konfigurace pohonu brány MOSFET výkon PCBA RC auta při částečném plynu?

A:Částečný plyn (10--40% pracovní cyklus) je místo, kde většina návrhů PCBA RC automobilů odhaluje své slabiny. Dominují dva parametry pohonu brány:

Náboj brány a Millerova plošina-- Když MOSFET přepne při částečném plynu, stráví více času v lineární oblasti (Millerova plošina), kde Rds(on) ještě není dosaženo. MOSFET s vysokým celkovým nábojem hradla (Qg > 50 nC) trvá 200--300 ns, než se plně zapne. Při 10% plynu (20 kHz PWM, doba zapnutí 5 µs) je MOSFET plně vylepšen pouze na 4,7 µs. Zbývajících 300 ns v lineární oblasti odvádí teplo jako (I × V). Při 20A je to 20A × 6V = 120W po dobu 300 ns na cyklus -- dost na zvýšení teploty spoje o 40 °C nad okolní teplotu za 30 sekund.

Hodnota odporu hradla-- Designy PCBA autíček na hraní RC používají pro jednoduchost jeden hradlový odpor 100Ω. To vytváří doby náběhu 500 ns. Kvalitní provedení používají oddělené zapínací a vypínací odpory: 10Ω zapínací (rychlý) a 100Ω vypínací (pomalejší pro omezení vyzvánění). To vytváří dobu náběhu 100 ns, což dramaticky snižuje ztráty v lineární oblasti.

Rozdíl měření-- Test spuštěním PCBA RC auta při 25% plynu na dynamometru po dobu 10 minut. Špatný návrh ukáže teplotu motoru 90 °C a skříň MOSFET 110 °C. Kvalitní provedení (nízké Qg MOSFETy, samostatné hradlové rezistory) pohání motor při 60°C, MOSFET při 70°C. Chladící deska vydrží 5× déle.

Q3: Jaký je rozdíl v konstrukci antény mezi 100metrovou RC automobilovou PCBA a 300metrovou verzí?

A:Tři konstrukční prvky antény vytvářejí rozdíl 200 metrů při použití stejného výkonu vysílače 2,4 GHz (zákonný limit 100 mW):

Typ a účinnost antény-- Trasovací anténa PCB (obrácená-F) na standardní 1,6mm desce FR-4 dosahuje 40--50% účinnosti (-3 až -4 dBi zisk). Stejná PCBA RC auta s externím 1/4 vlnovým monopólem (31 mm drát) dosahuje 70--80% účinnosti (-1,5 dBi). Anténa s keramickým čipem (např. Johanson 2450AT18) s vyladěnou přizpůsobovací sítí dosahuje 60--65% účinnosti. Pro dosah 300 metrů použijte monopólovou anténu umístěnou svisle (ne stočenou uvnitř šasi).

Velikost základní roviny-- Zemnící plocha antény (protiváha) musí mít délku alespoň λ/4 (31 mm). Kvalitní provedení PCBA pro RC auta si pod RF sekcí vyhrazují pevnou zem 35×40 mm. Hrací desky umístí anténu do blízkosti baterie nebo motoru, čímž se sníží efektivní zemnicí plocha na 15 mm. Tím se anténa rozladí na 2,45 GHz - skutečná rezonance se posune na 2,6 GHz a ztratí se 10 dB citlivosti.

Impedance napájecího vedení-- Monopolní anténa vyžaduje přenosové vedení 50 Ω z RF IC do bodu napájení antény. To znamená stopu o šířce 1,5 mm na 1,6 mm FR-4 (mikropáska) se souvislou základní rovinou pod ní. Kvalitní RC auto PCBA používá 50Ω stopu s uzemňovacími průchody na obou stranách. Hračkářské desky vedou anténu přes 10 mm dlouhou, 0,3 mm stopu (120 Ω) se štěrbinami v základní rovině – což vytváří impedanční nesoulad, který odráží 40 % přenášeného výkonu.

Ověření-- Požádejte svého dodavatele PCBA o Smithův diagram ukazující impedanci antény na 2,45 GHz. Dobrý design ukazuje 50Ω ± 5Ω. Špatný design ukazuje 30Ω nebo 80Ω. Toto jediné měření předpovídá rozdíl vzdálenosti přesněji než jakákoli simulace.

Srovnávací tabulka -- Toy vs Hobby RC Car PCBA

Funkce Toy Grade PCBA Hobby Grade PCBA Rozdílový dopad
MCU 8bitový, 16 MHz 32bitový ARM, 72 MHz Rychlost regulační smyčky
MOSFET stupeň Integrovaný polomůstek Diskrétní + ovladač brány Manipulace s blokovacím proudem
Přijímač Jediná konverze Duální konverze + LNA Dosah a potlačení šumu
Regulace napětí Pouze LDO Buck + LDO + víčko banka Žádné resetování brownoutu
Anténa stopa PCB Externí monopol dosah 300m
Bezpečné Žádný Hardware + software Prevence havárií
Telemetrie Žádný Napětí, teplota, RSSI Ochrana baterie

Špičková PCBA RC auta není o drahých součástkách. Je to o správném pohonu brány, správném návrhu antény, hardwaru odolném proti selhání a přísných výrobních tolerancích. Zaměřte se na ztráty spínáním MOSFET a velikost uzemňovací plochy RF – tyto dvě oblasti vytvářejí nejpatrnější rozdíl v řízení v reálném světě.
