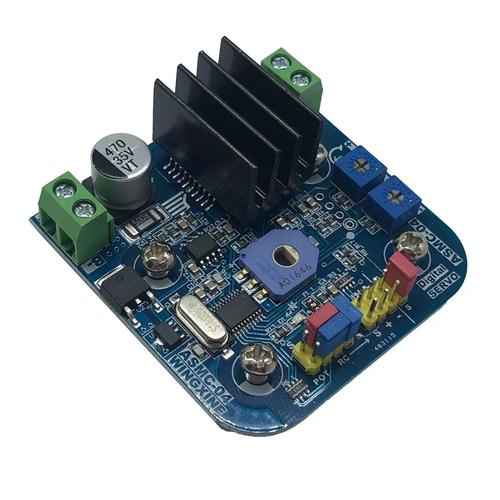

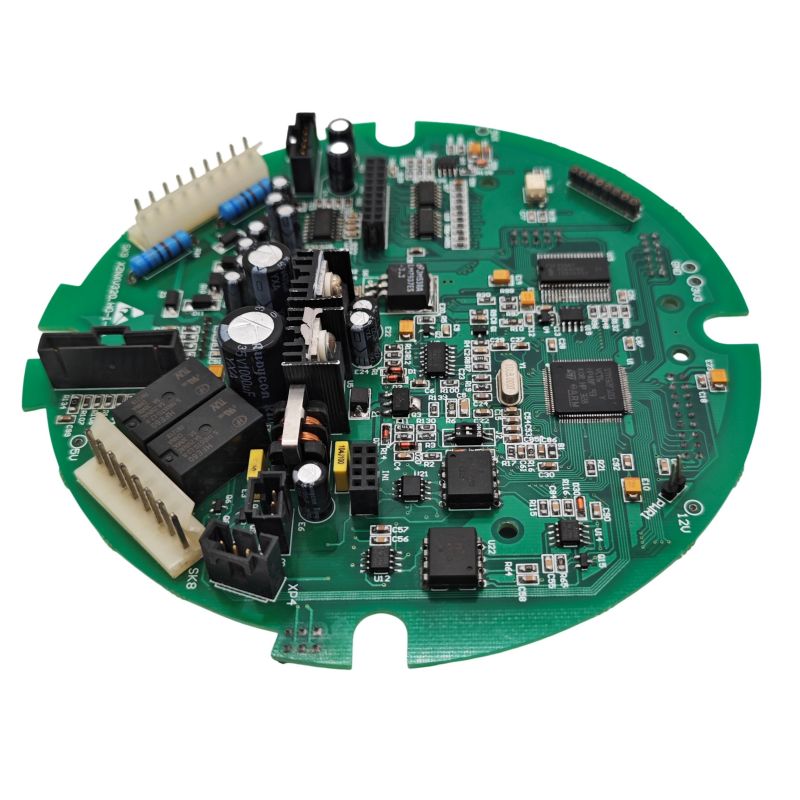

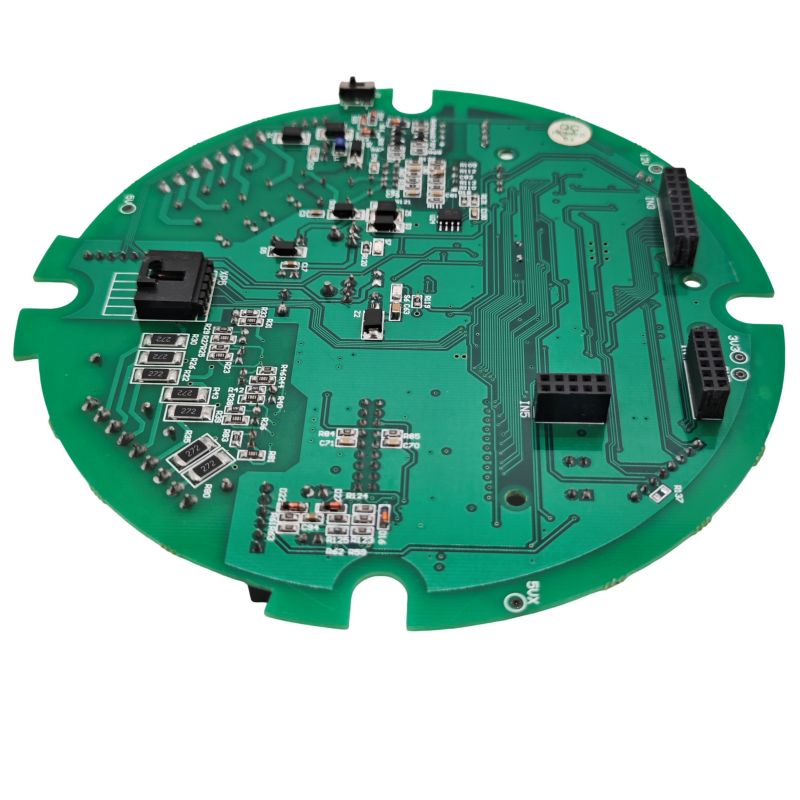

RC servo PCBA

Unixplore Electronics— S 20 lety zkušeností s vestavěnými systémy a návrhem desek plošných spojů jsme opakovaně viděli stejné vzorce poruch: hlučné elektrické vedení, nedostatečné oddělení a nesprávné směrování PWM. Naše servo PCBA řešení jsou postavena na technických specifikacích, pravidlech rozvržení a testovacích metodách, které profesionální návrháři skutečně používají ve výrobě.

Ať už potřebujete samostatnou desku ovladače, vícekanálový servořadič nebo výměnu interní řídicí desky serva, Unixplore Electronics poskytuje spolehlivou a odolnou proti hluku.PCBAkterý funguje v prostředí RC hobby i průmyslové robotiky.

Co nabízíme:

• Kompletní návrh servo PCBA (schéma + rozložení) ve formátu Altium, KiCad nebo vámi preferovaném formátu
• Prototypování s funkčním testováním (zátěž, zvlnění, tepelné zprávy)
• Objemová výroba se získáváním komponent a montáží SMT
• Kontrola návrhu a konzultace analýzy poruch

Co musí RC Servo PCBA dělat

RC servo PCBA (ať už samostatná deska ovladače nebo interní deska servořízení) plní tři základní funkce:

• Generování nebo příjem signálu PWM:Převádí řídicí impulsy (1 ms až 2 ms při 50 Hz) na příkazy polohy.
• Distribuce energie:Dodává čisté 5V nebo 6V do servomotoru a řídicího IC.
• Zpracování zpětné vazby:Načte vnitřní potenciometr pro ověření polohy a uzavření regulační smyčky.

Vysoce spolehlivé konstrukce také zahrnují proudové snímání pro detekci přetížení a optoizolaci pro odolnost proti šumu.

Základní technické specifikace

Následující parametry představují průmyslové standardy pro návrhy PCBA RC servořízení. Ty se týkají jak vyhrazených desek servo ovladačů, tak sestav PCBA integrovaných přijímačů.

Specifikace vstupního napájení

Specifikace řídicích signálů

Interní komponenty PCBA serva (uvnitř serva)

Standardní RC servo obsahuje malou PCBA s těmito součástmi:

Pravidla rozvržení PCBA pro spolehlivost RC serva

V Unixplore Electronics víme, že většina poruch RC servopohonů pochází z PCB. Dodržujeme těchto 8 pravidel, abychom zajistili spolehlivý provoz v každém designu, který dodáváme.

1. Rozvod energie: Hvězdicové uzemnění

• Nikdy neuzemnění ve tvaru sedmikrásky. Každé uzemnění serva by se mělo vrátit přímo do uzemňovacího bodu napájecího zdroje.
• Oddělte napájení a signálovou zem. U návrhů PCBA s více servopohony rozdělte zemnící rovinu a připojte ji v jednom bodě poblíž vstupu baterie.
• Šířka stopy pro napájení: Pro trvalý proud 1,5 A použijte minimální šířku stopy 1,5 mm s 1oz mědi.

2. Umístění oddělovacího kondenzátoru

Servomotory generují značný elektrický šum. Typické servo může produkovat až 200 mV špičkový šum na 5V napájecím vedení.

Požadované oddělení pro servo konektor:

• 100µF až 470µF elektrolytický kondenzátor (zvládá náběh motoru)
• 100nF keramický kondenzátor (filtruje vysokofrekvenční šum)
• Kondenzátory umístěte do vzdálenosti 10 mm od napájecích kolíků serva

Velká kapacita pro celou PCBA: Přidejte velký kondenzátor (1000µF až 4700µF) na hlavní napájecí vstup. Tím se zabrání podpětí při současném spuštění více serv.

3. Směrování signálu PWM

• Udržujte stopy PWM krátké a přímé. Dlouhé stopy fungují jako antény pro šum.
• Vyhněte se provádění PWM tras paralelně s napájecími vodiči. V případě potřeby použijte 90stupňové křížení.
• Přidejte sériový odpor 100 Ω až 470 Ω na výstupní pin PWM. To omezuje proud během poruchových stavů a ​​snižuje vyzvánění.

4. Uspořádání konektoru serva

Standardní 3pinový servo konektor (signál, VCC, zem) vyžaduje specifickou vzdálenost:

• Rozteč kolíků: 2,54 mm (0,1 palce) nebo 2,7 mm (vysoká hustota)
• Tloušťka PCB pro konektorový blok: 1,2 mm až 1,6 mm
• Umístění signálního kolíku: Obvykle vnitřní kolík (pin 2 ze 3)
• Sekvence napájení: GND se musí připojit před VCC při vložení

U konstrukcí s vysokou hustotou umožňuje rozteč 2,7 mm mezi servo konektory kompaktní uspořádání při zachování spolehlivých spojení.

5. Regulace napětí pro řídicí MCU

• Pokud stejný zdroj napájí serva, použijte samostatné LDO pro MCU. Proudové špičky serva způsobují poklesy napětí, které mohou resetovat mikrokontrolér.
• Doporučený regulátor: 5V nebo 3,3V LDO s kapacitou alespoň 200mA a vstupními/výstupními kondenzátory 1µF.
• Ochranná dioda: Přidejte 1N4007 nebo Schottkyho diodu na vstup pro ochranu proti přepólování.

6. Potlačení hluku na motoru (pro vnitřní návrh PCBA serva)

Pokud navrhujete PCBA, která jde do serva, přidejte potlačení hluku přímo na svorky motoru:

• Keramický kondenzátor 100nF připájený přímo na svorky motoru.
• Připojte záporný kondenzátor ke krytu motoru pro dodatečné stínění (snižuje šum až o 200 mV).
• Volitelné: Přidejte feritové kuličky na vodiče motoru pro prostředí s extrémním hlukem.

7. Snímání proudu pro detekci přetížení

Pokročilé návrhy servo PCBA zahrnují monitorování proudu:

• Boční odpor: 0,1Ω až 0,5Ω, 1% tolerance — vytváří napětí úměrné proudu
• Diferenciální zesilovač: Zesílení 10 až 20 — zesiluje bočníkové napětí na měřitelnou úroveň
• Vstup ADC: minimálně 10 bitů — přivádí aktuální data do řízení MCU

100mΩ bočník produkuje 50mV při 500mA a 150mV při 1,5A. Se zesilovačem s 5x zesílením se to stane 250 mV až 750 mV, což je vhodné pro 3,3 V ADC vstupy.

8. Izolace a mechanická ochrana

Vnitřní desky PCBA serva musí být fyzicky chráněny:

• Izolační páska: Umístěte elektrickou pásku mezi PCBA a kovovou skříň serva. Tím se zabrání zkratům z pájených spojů nebo vývodů součástek, které se dotýkají pouzdra.
• Konformní nátěr: Pro venkovní aplikace nebo aplikace s vysokou vlhkostí přidejte akrylový konformní nátěr, abyste zabránili korozi.

Generování řídicího signálu (Zvažování kódu MCU)

Správné generování PWM je rozhodující pro provoz bez jitterů. Zde jsou klíčové parametry:

Konfigurace PWM

Příklad Pseudokódu MCU

// Výpočet pracovního cyklu pro puls 1500µs
    // Předpokládá periodu PWM = 20ms, takt = 1MHz předdělička

    pulse_width_us = 1500
    period_counts = 20 000 // 20 ms v mikrosekundách
    duty_counts = pulse_width_us
    set_pwm_duty(počty_poplatků)

Při testování použijte osciloskop k ověření signálu PWM. Sestupná hrana impulsu spustí servo pro čtení polohy.

Běžné režimy poruch a opravy

Důležitá poznámka k přepínání napájení:Nikdy nevypínejte zemnicí vedení serva. Když je uzemněno, servo může stále přijímat energii přes signálové vedení PWM nebo jiné cesty, což má za následek provoz pod napětím 3,2 V a nevyrovnané chování. Vždy přepínejte linku VCC pomocí P-kanálu MOSFET nebo relé.

Časté dotazy k RC servo PCBA

Níže jsou uvedeny tři technické otázky, které často dostáváme od robotických inženýrů a konstruktérů RC systémů.

Otázka 1: Proč má serva náhodně cukají, když je ovládám z vlastní PCBA pomocí ESP32 nebo Arduina?

A:Téměř jistě máte problém se šumem napájení. Zde je diagnostická sekvence, kterou doporučujeme v Unixplore Electronics:

Krok 1— Zkontrolujte napájení pomocí osciloskopu: Změřte 5V vedení přímo na konektoru serva, zatímco se servo pohybuje. Pokud vidíte více než 200 mV zvlnění (peak-to-peak), vaše oddělení je nedostatečné.

Krok 2— Přidejte objemovou kapacitu: Umístěte 1000 µF až 4700 µF elektrolytický kondenzátor přes vstupní svorky napájení. Servomotory odebírají vysoké zapínací proudy (3–10× provozní proud), když se rozjedou. Bez objemové kapacity klesne napětí pod 4V, což způsobí resetování řídicího integrovaného obvodu nebo jeho chybné chování.

Krok 3— Oddělte napájení MCU od napájení serva: Nejhorší návrhy provozují MCU a serva ze stejného regulátoru napětí. Použijte dva samostatné regulátory:

• Jeden 5V/500mA LDO pro MCU a logiku.
• Samostatné napájení 5V/3A (nebo přímé připojení baterie) pro serva.

Krok 4— Přidejte odpojení na každý konektor serva: Umístěte 100µF elektrolytický a 100nF keramický kondenzátor přímo přes kolíky VCC a GND každého konektoru serva. Keramický kondenzátor filtruje vysokofrekvenční hluk z motorových kartáčů; elektrolyt zvládá nízkofrekvenční proudové špičky.

Krok 5— Zkontrolujte kvalitu signálu PWM: Pomocí osciloskopu se podívejte na pin PWM. Pokud vidíte zvonění (překmit) na náběžné nebo sestupné hraně, přidejte na kolík MCU sériový odpor 100Ω. To tlumí signál a zabraňuje falešnému spouštění.

Závěr:90 % problémů s jitterem serva souvisí s napájením, nikoli s kódem. Nejprve opravte rozvod energie.

Otázka 2: Jak navrhnu PCBA, která řídí více serv (8 až 16 kanálů) bez výpadků?

A:To vyžaduje pečlivé plánování spotřeby energie a rozvržení. Zde je inženýrský přístup pro 16kanálový servořadič PCBA.

Krok 1— Vypočítejte celkovou spotřebu energie:

• Každé standardní servo odebírá při normálním provozu 200 mA až 500 mA.
• Špičkový blokovací proud může dosáhnout 1,5A až 3A na servo.
• Pro 16 serv: 16 × 1,5A = 24A maximální odběr potenciálu.

Krok 2— Navrhněte rozvod energie:

• Hlavní napájecí vstup: Použijte 5V až 6V zdroj určený pro minimálně 30A.
• Vstupní konektor: XT60 nebo šroubová svorka (ne malá 2pinová hlavice).
• Hlavní napájecí vedení: 8 mm až 10 mm široké s 2 oz mědi, nebo použijte vyhrazenou napájecí rovinu na vrstvě 2.
• Přípojnice: Pro proudy nad 15A přidejte měděné přípojnice nebo použijte externí kabeláž.

Krok 3— Realizujte stupňovitý rozvod energie:

• Nasměrujte silné napájecí stopy (5 mm+) do centrálního distribučního bodu.
• Od tohoto bodu veďte jednotlivé 1,5mm stopy ke každému konektoru serva.
• Přidejte 470µF kondenzátor na každý servo konektor (rozdělená kapacita, ne jen jeden velký kryt na vstupu).

Krok 4— Použijte optoizolaci pro signální vedení (pokročilé):

• Pro průmyslová nebo vysoce hlučná prostředí izolujte signály PWM pomocí optočlenů (např. 4N35 nebo PC817).
• Tím se zabrání tomu, aby se hluk motoru napojil zpět na MCU a způsobil resety.
• Izolované konstrukce vyžadují samostatné oblasti napájení (strana MCU a strana serva).

Krok 5— Přidejte omezení proudu nebo měkký start:

• Použijte MOSFET s obvody měkkého startu pro zvýšení výkonu serva o 10 ms na 50 ms.
• To zabraňuje tomu, aby počáteční náběh ze všech 16 serv zhroutil napájení.
• Alternativně zapínejte serva postupně (prodleva 5 ms mezi každým).

Krok 6— Doporučení zásobníku vrstev PCB pro 16+ kanálů:

• Vrstva 1: Signál (PWM, zpětná vazba)
• Vrstva 2: Základní rovina (pevné lití)
• Vrstva 3: Výkonová rovina (5V nebo Vservo)
• Vrstva 4: Signál nebo sekundární zem

Tento zásobník minimalizuje oblast smyčky a snižuje EMI mezi kanály.

Q3: Mohu použít stejný design PCBA pro různé značky serv (Futaba, Hitec, Spektrum, generic)?

A:Ano, se třemi důležitými aspekty kompatibility.

Úvaha 1— Standardy signálu PWM jsou konzistentní: Všechna RC serva používají stejný standard 50Hz PWM s pulsy 1 ms až 2 ms. Logika generování PWM vašeho PCBA funguje univerzálně.

Zvažování 2— Požadavky na napájení se výrazně liší:

Vaše PCBA musí být navrženo pro nejvyšší proud serva, který hodláte použít. Design pro 2A spojitý a 5A špičkový na kanál pro pokrytí většiny standardních serv a serv s vysokým točivým momentem.

Úvaha 3— Kompatibilita konektoru:

• Většina serv používá standardní 3pinovou zásuvku s roztečí 2,54 mm (0,1 palce).
• Umístění pinu signálu se liší podle značky:
  • Futaba: Signál je nejvnitřnější kolík (pin 2)
  • Hitec a Spektrum: Signál je pin 1 nebo pin 3 v závislosti na modelu
• Navrhněte si PCBA s jasně označenými piny (S, +, –). Použijte 3kolíkovou zástrčku (jako standardní prodlužovací kabel serva), aby bylo možné jakékoli servo připojit přímo.

Úvaha 4— Interní PCBA serva (uvnitř serva) není zaměnitelné: Pokud navrhujete interní PCBA, která jde do krytu serva (nahrazuje původní řídicí desku), je to specifické pro značku. Různá serva mají různé:

• Hodnoty odporu potenciometru (5kΩ vs 10kΩ)
• Velikosti motorů a jmenovité proudy
• Umístění mechanických montážních otvorů
• Rozměry pouzdra

Pro interní návrh PCBA proveďte zpětnou analýzu originálu nebo získejte podrobné specifikace pro tento přesný model serva. Pro návrhy externích ovladačů PCBA (deska, která se připojuje ke standardním servo konektorům) je kompatibilita vynikající se všemi hlavními značkami RC.

Testování PCBA RC serva

Před schválením návrhu pro výrobu proveďte těchto pět testů:

Shrnutí: Návrh spolehlivého PCBA RC serva

Robustní RC servo PCBA je definováno pěti inženýrskými rozhodnutími:

1. Přiměřená objemová kapacita(1000µF až 4700µF) na hlavním napájecím vstupu.
2. Oddělené mocenské doménypro MCU (regulované LDO) a serva (přímá baterie nebo vysokonapěťový regulátor).
3. Hvězdné uzemněnís odděleným napájením a zemním návratem signálu.
4. Oddělovací kondenzátoryna každém servo konektoru (100µF elektrolytický + 100nF keramický).
5. Správná úprava signálu PWMse sériovými odpory a krátkými stopami.

Pro návrhy s více servopohony (8+ kanálů) použijte 4vrstvou desku plošných spojů s vyhrazenými napájecími a zemnícími plochami. U vnitřních návrhů PCBA pro servomotory přidejte potlačení hluku motoru (100 nF přes svorky motoru) a izolační pásku, abyste zabránili zkratu pouzdra. Tyto postupy trvale zajišťují provoz bez jitterů a dlouhodobou spolehlivost v aplikacích RC i robotiky.
