Jak určuje výroba PCBA regulátorů teploty tepelnou stabilitu v kritických aplikacích?

1. Proč je tepelná stabilita výsledkem výroby

Regulátor teploty je často hodnocen podle přesnosti nastavené hodnoty v datovém listu, ale chování na místě je řízeno fyzikálními proměnnými, které jsou zaváděny během montáže. Dutiny v pájce zvyšují tepelný odpor. Kontaminace vytváří únikové cesty, které posouvají analogové údaje. Rozložení mědi v blízkosti snímače může proměnit samotnou desku v rozvaděč tepla. Každá z těchto podmínek je výrobní podpis, nikoli softwarový problém.

Rozdíl mezi regulátorem, který drží ±0,5 °C, a regulátorem, který se odchyluje o několik stupňů, je často důsledkem disciplíny procesu. Studie přesných tepelných řídicích desek ukazuje, že napájecí trasy nesoucí několik ampér musí být dimenzovány s dostatečným množstvím mědi a musí být fyzicky odděleny od zpětné cesty snímače; v opačném případě lokalizované zahřívání a pokles infračerveného záření naruší měření dříve, než signál dosáhne ADC. Stejně tak tepelné odlehčovací řezy, úzké stopy snímačů a záměrné rozestupy od vysokoproudých součástek vytvářejí "tepelně poctivou" zónu kolem snímacího prvku, takže reaguje spíše na teplotu systému než na vnitřní tepelný tok desky.

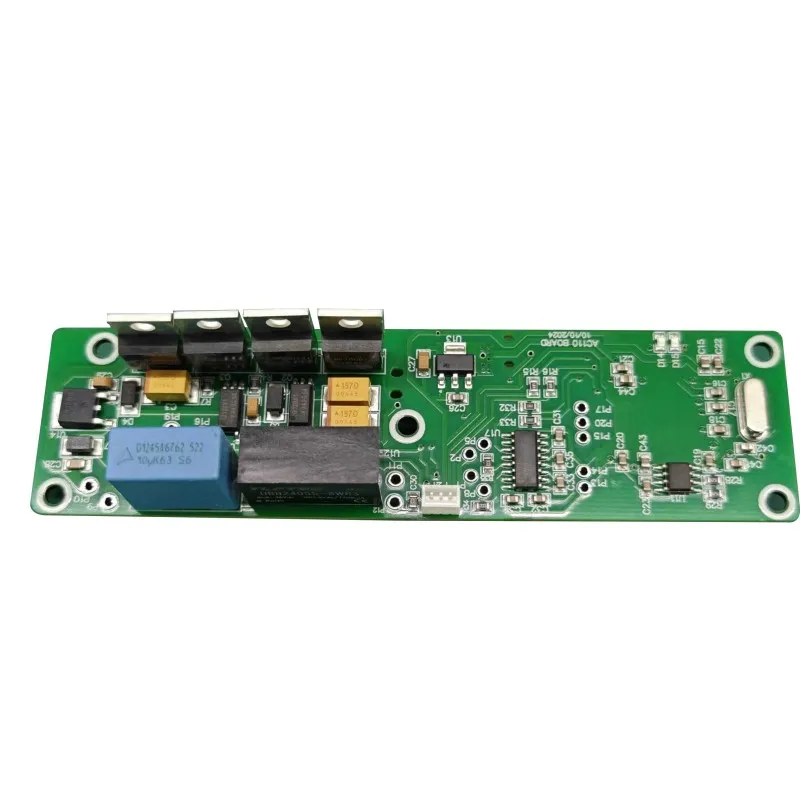

Proto ta větaPCBA regulátoru teplotypopisuje více než zalidněnou desku. Popisuje řízený tepelný systém, jehož měřicí řetězec, výkonový stupeň a ochranné obvody jsou navrženy a vyrobeny společně. Když je proces montáže nestabilní, je řídicí smyčka nucena kompenzovat fyzický šum, který nevidí.

2. Rozhraní senzoru: První linie obrany

2.1 Typ snímače a jeho výrobní důsledky

NTC termistory, PT100/PT1000 RTD a termočlánky kladou různá omezení na přední konec PCB. Senzory NTC poskytují vysokou citlivost v úzkých pásmech, ale vyžadují linearizaci, protože jejich křivka odporu-teplota je exponenciální. RTD nabízejí lineárnější odezvu v širokém rozsahu, ale jejich nízkoodporová signálová cesta je citlivější na odpor stopy a napětí vyvolané pájením. Termočlánky poskytují nejširší rozsah, ale nejnižší přesnost, často v rozsahu několika stupňů, a závisí na kompenzaci studeného konce, která musí být elektricky stabilní.

Přední část snímače není pouze analogový vstup; je to vysokoimpedanční měřicí uzel, který musí odmítat šum v běžném režimu při zachování malého diferenciálního signálu. Typické komerční regulátory ilustrují rozptyl: vstup NTC může být dimenzován na ±0,6 °C, kanál PT100 na ±0,7 °C a termočlánek typu J na ±3 °C. Tyto údaje jsou specifikace na úrovni senzoru, nikoli záruky na úrovni systému. Proces montáže tuto přesnost buď zachovává, nebo ji narušuje špatným uzemněním, teplotními gradienty a neadekvátním přístupem ke kalibraci.

2.2 Přístup k izolaci a kalibraci rozvržení

Průběh snímače, který běží vedle budiče relé nebo spínacího uzlu MOSFET, zapojí do měření šum. Zemní plocha, která je přerušena pod analogovým předním koncem, bude vynucovat zpětné proudy přes sdílenou měď, čímž se vytvoří odchylky, které se mění podle zatížení. Během kontroly návrhu pro výrobu by tyto problémy měly být označeny před vydáním nástroje. Technická kontrola musí posoudit tepelnou vazbu, umístění komponent pro izolaci snímače a integritu napájecí/uzemňovací roviny pro čisté analogové snímání a stabilní přepínání PWM.

Kalibrace je posledním mostem mezi senzorem a fyzickým krytem. Žádný senzor není dokonale přizpůsoben konkrétní desce plošných spojů, krytu a sestavě. Jednorázová kalibrace v řízené tepelné komoře aplikuje korekční offset, ale deska musí být navržena s testovacím přístupem a firmwarovými háčky, díky nimž je tato kalibrace opakovatelná. Pokud je PCBA sestavena s nekonzistentním objemem pájky nebo kontaminací, kalibrační offset se bude posunout s věkem a teplotou, což zmaří účel počáteční korekce.

3. Materiály PCB a měděná architektura za tepla

Regulátory teploty často pracují v krytech, kde okolní teplota stoupá výrazně nad úroveň místnosti a výkonový stupeň dodává vlastní teplo. Substrát musí udržovat rozměrovou stabilitu a dielektrickou integritu v tomto rozsahu. FR-4 je běžný, ale lamináty s vysokou Tg a hliníkové substráty se vybírají, když tepelné zatížení nebo cyklistický profil překračuje to, co standard FR-4 snese bez měřitelného posunu.

Vzor tkaní tkaniny ze skleněných vláken uvnitř FR-4 může způsobit lokalizované změny tepelné vodivosti, což vede k efektům „tepelného tkaní“, které posouvají čtení senzoru v závislosti na tom, kam je trasa vedena. To je zvláště důležité u vysoce přesných regulátorů, kde záleží i na odchylce 0,1 °C. Stejně důležitá je měděná architektura. 2vrstvá deska může být pro jednoduchý termostat dostačující, ale ovladače s předními konci se smíšeným signálem a výstupy PWM těží ze 4vrstvého nebo 6vrstvého stackupu s vyhrazenými zemními plochami sousedícími se signálovými vrstvami. Toto uspořádání poskytuje vlastní izolaci mezi hlučnou výkonovou sekcí a citlivou analogovou sekcí, čímž se snižuje potřeba externího filtrování, které může samo o sobě driftovat.

Fyzický stackup tedy není pasivním pozadím. Je součástí řídicí smyčky. Deska, která nerovnoměrně distribuuje teplo, bude produkovat signál senzoru, který je elektricky přesný, ale tepelně falešný.

4. Spolehlivost pájeného spoje napříč tepelnými cykly

Regulátory teploty jsou vystaveny opakovanému ohřevu a chlazení. Pájené spoje, které spojují napájecí zařízení, relé a konektory senzorů, musí přežít výsledné termomechanické namáhání. Dominantním mechanismem je nesoulad CTE: křemík, měď, pájka a laminát expandují různou rychlostí a během mnoha cyklů neshoda koncentruje napětí na rozhraní spoje. Mikrotrhliny začínají na okraji spoje a šíří se, dokud nevzroste odpor nebo se spojení neotevře.

Tento poruchový režim je zvláště důležitý u MOSFETů, TRIACů a reléových terminálů, kde jsou lokalizované výkyvy teploty největší. Regulátor, který projde funkčním testem při pokojové teplotě, může selhat i po několika stovkách cyklů, pokud proces pájení produkoval dutiny, nedostatečné smáčení nebo nadměrnou tvorbu intermetalů. Odezva sestavy proto musí zahrnovat kontrolované profily přetavení, ověřené nanášení pasty a metody kontroly, které mohou vidět skryté spoje.

• Rovnoměrnost přeformátování:Delta T přibližně 10 °C mezi nejteplejším a nejchladnějším spojem na panelu je praktickým cílem pro mnoho bezolovnatých profilů; širší rozpětí znamená, že některé spoje jsou nedostatečně zpracovány, zatímco jiné jsou nadměrně namáhány.
• Kontrola neplatnosti:Prázdné prostory pod tepelnými podložkami zvyšují odolnost mezi spoji a deskami a vytvářejí místní horká místa, která urychlují růst trhlin.
• Přístup ke kontrole:Rentgenová kontrola je nezbytná pro BGA a komponenty s dolním zakončením; Samotná AOI nemůže potvrdit skrytou geometrii kloubu.
• Odlehčení tahu:Konektory a těžké díly s průchozími otvory by měly být mechanicky podepřeny, aby se tepelná roztažnost pouzdra nepřenášela přímo do pájeného koutku.

KaždýPCBA regulátoru teplotyu kterého se očekává, že bude fungovat roky v cyklistickém prostředí, musí být vyroben pájecím procesem, který je způsobilý vůči tepelnému cyklování, nikoli pouze podle vizuálních kritérií přijatelnosti. IPC-A-610 Třída 2 nebo Třída 3 poskytuje základ pro zpracování, ale cyklické chování spoje je určeno kombinací slitiny, profilu a designu podložky.

5. Test pokrytí, které odhaluje skryté tepelné vady

Funkční testování při pokojové teplotě je nutné, ale pro regulátor teploty nedostatečné. Deska může projít zkouškou v obvodu a zkouškou funkčních obvodů a stále obsahuje latentní defekt, který se objeví pouze při teplotní zátěži. Strategie testování by měla eskalovat úroveň stresu, aby se před odesláním vyskytly poruchy v raném věku.

Automatizovaná optická kontrola ověřuje přítomnost součástky a tvar pájeného zaoblení. Test v obvodu potvrzuje hodnoty rezistoru a kondenzátoru a detekuje zkraty nebo přerušení. Funkční test obvodu simuluje vstupy snímačů a ověřuje reléové nebo SSR výstupy. Rentgenová kontrola odhaluje skryté dutiny v pájce a kolaps BGA. Screening vyhoření a zátěže prostředí pak vystaví sestavu zvýšené teplotě při cyklickém zatížení, často po dobu 24 až 48 hodin, aby došlo k selhání okrajových spojů a defektů součástí. Komory prostředí rozšiřují tuto schopnost od -40 °C do +125 °C a relativní vlhkosti 0–95 %, což umožňuje výrobci korelovat chování na lavici s podmínkami v terénu.

Kontaktní odpor zkušebního přípravku může také maskovat okrajový spoj. Pokud se pogo piny nedotýkají konzistentně, test může projít deskou, která by selhala při vibracích nebo tepelné roztažnosti. Vypálení není náhradou za stabilní proces. Je to filtr pro specifická rizika a je nejúčinnější, když profil napětí odráží skutečné tepelné poslání regulátoru. Obecný vysokoteplotní namáčení může spotřebovat testovací kapacitu, aniž by odhalil slabiny související s cyklováním, na kterých záleží v aplikaci řízení teploty.

6. Konformní nátěr a izolace prostředí

Vlhkost a kontaminace jsou skryté tepelné problémy. Tenký film adsorbované vody na povrchu desky plošných spojů může vytvořit únikové cesty mezi dráhami senzoru a změnit tak efektivní odpor měřicí sítě. Chemické zbytky z tavidla nebo manipulace se mohou stát vodivými, když vlhkost vzroste. V regulátoru, který se spoléhá na vysokoimpedanční vstup senzoru, se tyto únikové cesty projevují jako teplotní odchylka nebo šum.

Konformní povlak to řeší vytvořením tenké polymerní vrstvy, která se přizpůsobí topologii desky a izoluje obvody od vlhkosti, prachu a chemických nečistot. Akrylové nátěry jsou ekonomické a lze je přepracovat; polyuretan nabízí lepší odolnost proti rozpouštědlům a oděru; silikon poskytuje nejširší teplotní rozsah a flexibilitu. Nátěr musí být aplikován po důkladném vyčištění, protože zapouzdřená iontová kontaminace jej zachycuje na desce a může elektrochemické selhání spíše urychlit, než mu zabránit.

Další proměnnou je přilnavost povlaku; pokud je povrchová energie příliš nízká kvůli zbytkům, může se povlak během tepelného cyklování oddělit a otevřít cestu pro vlhkost. Selektivní povlak je často výhodnější pro regulátory teploty, protože konektory, relé a testovací body mohou muset zůstat nepotažené. Proces musí být řízen tak, aby tloušťka povlaku byla dostatečná na exponovaných trasách, ale nepřemosťovala vývody s jemnou roztečí nebo nerušila tepelné reliéfní prvky.

7. Sledovatelnost jako nástroj kontroly tepelných rizik

Když se řídicí jednotka pohybuje v poli, první otázkou je, zda je chování izolované nebo související se šarží. Bez sledovatelnosti nelze na tuto otázku účinně odpovědět. Sledovatelnost na úrovni šarže a jednotky spojuje každé sériové číslo s datovými kódy komponent, záznamy přetavení, výsledky testů a šarži nátěru. To umožňuje výrobci a zákazníkovi určit, zda stížnost na odchylku koreluje s konkrétní šarží součásti, konkrétní řadou nebo konkrétní exkurzí v rámci environmentálního testu.

Sledovatelnost v aPCBA regulátoru teplotyprogram není administrativní režií. Je to mechanismus, který mění poruchu pole v omezenou, opravitelnou událost namísto otázky spolehlivosti s otevřeným koncem. Autorizovaný zdroj je druhou polovinou sledovatelnosti. Komponenty zakoupené prostřednictvím franšízových distributorů mají zdokumentovaný původ. Komponenty z kanálů na volném trhu mohou být renovovány, přeznačeny nebo mimo specifikované okno s kódem data. U regulátoru teploty může padělaná nebo zastaralá součást rozhraní snímače posunout celý měřicí řetězec. Vizuální, elektrické a rentgenové ověření příchozích součástí poskytuje praktickou bariéru proti padělkům před zahájením montáže.

8. Od prototypu k objemu: Výrobní vyspělost

Tepelná stabilita musí přežít přechod od technických vzorků k sériové výrobě. Proces, který funguje na pěti deskách, se může na pěti tisících chovat jinak, pokud se změní nanášení pasty, přetavení nebo kontakt testovacího přípravku. Výrobní partner musí prokázat, že v každé fázi jsou zachovány stejné řízené parametry.

• Inženýrské ověřeníMalé sestavení pro ověření návrhu a počáteční tepelné ladění. Zaměřte se na ověření rozvržení a přístup ke kalibraci senzoru.
• Pilotní běhCharakterizace procesu a tepelné namáhání. Profil pájky, pokrytí povlakem a limity testu jsou pevně dané.
• Malosériová výrobaDávky pro vstup na trh. Sledovatelnost a vstupní inspekční kázeň se uplatňují ve velkém měřítku.
• Velkoobjemová výrobaStabilní výtěžek SMT, opakovatelný funkční test a monitorování spolehlivosti na úrovni šarže.

V každé fázi by měl výrobce poskytnout zpětnou vazbu od návrhu pro výrobu, která se týká tepelného odlehčení na napájecích trasách, rozmístění součástí a dostupnosti testovacích bodů. Partner s disciplínou IATF 16949 aplikuje pokročilé plánování kvality, analýzu poruchových režimů a řízení změn v programu tepelného regulátoru, i když je konečný produkt spíše průmyslový než automobilový. ISO 13485 přidává sledovatelnost na úrovni jednotek, ověřování procesů a dokumentaci řízení rizik pro řídicí jednotky lékařské úrovně. Tyto rámce nejsou marketingové značky; určují, zda je výrobní proces schopen udržet tepelné specifikace v průběhu času.

Unixplore Electronicspoužívá tento vrstvený přístup – DFM s vědomím senzorů, interní AOI, ICT, FCT, rentgenové záření, vypalování a environmentální screening – k přemostění záměru návrhu a spolehlivosti objemu. Oboustranný výtěžek prvního průchodu SMT nad 98,5 % je jedním z indikátorů, ale smysluplnějším výsledkem je regulátor, jehož tepelné chování zůstává po opakovaném cyklování a expozici v terénu v rámci své specifikace.
