Jak funguje výstupní znak PCBA při výpadku napájení?

Očekává se, že značka odchodu zůstane viditelná, když je normální napájení přerušeno, takže PCBA (Printed Circuit Board Assembly) hraje důležitou roli při řízení přechodu z normálního napájení na nouzový provoz. Přesný návrh obvodu se liší podle produktu, ale základní proces obvykle zahrnuje detekci napájení, správu baterie, přepínání napájení a ovládání LED.

Co se stane, když je k dispozici normální napájení?

Za normálních podmínek,Exit Sign PCBApřijímá energii z hlavního elektrického napájení a poskytuje požadovaný výkon pro světelný zdroj LED.

Zároveň může PCBA spravovat záložní baterii tak, aby zůstala připravena na nouzový provoz. V závislosti na konstrukci výrobku může obvod také monitorovat stav nabíjení a poskytovat indikátor provozního stavu.

V tomto stavu hlavní zdroj zvládá normální provoz, zatímco baterie zůstává k dispozici jako záložní zdroj.

Jak PCBA detekuje výpadek napájení?

Když je normální napájení přerušeno nebo spadne mimo požadované provozní podmínky, musí PCBA rychle rozpoznat změnu.

Obvod monitoruje příchozí napájení a detekuje ztrátu normálního napájení. Jakmile je identifikován výpadek napájení, řídicí obvod změní cestu napájení z normálního napájení na záložní baterii.

Tento přechod je důležitou součástí návrhu označení nouzového východu, protože LED dioda musí zůstat rozsvícená, místo aby se jednoduše vypnula, když zmizí hlavní napájení.

Jak se přebírá záložní baterie?

Po detekci přerušení napájení PCBA přepne zdroj napájení na záložní baterii.

Baterie pak dodává energii do obvodu nouzového osvětlení, zatímco PCBA reguluje a rozděluje dostupný výkon podle provedení výjezdového návěstidla.

Přesné napětí baterie, kapacita, způsob nabíjení a doba zálohování závisí na konkrétní konfiguraci produktu. Proto by PCBA měla být navržena tak, aby odpovídala systému baterie a LED, nikoli jako univerzální náhradní součástka.

Jak PCBA ovládá LED?

LED je viditelná část výjezdového znamení, ale stabilní osvětlení závisí na elektronickém obvodu za ním.

Během nouzového provozu PCBA řídí elektrické napájení dodávané do LED. Obvod může obsahovat funkce řízení LED a řízení proudu pro udržení vhodného provozu LED při změně napětí baterie.

To je zvláště důležité při delších zálohovacích periodách, protože napětí baterie nezůstává po celou dobu vybíjení konstantní.

Co se stane, když se vrátí normální napájení?

Když je obnoveno normální napájení, PCBA detekuje návrat vstupního napájení a přepne systém zpět do normálního provozního stavu.

Záložní baterie se pak může vrátit do stavu nabití v závislosti na konstrukci obvodu. Tímto způsobem je baterie připravena na budoucí výpadek napájení, spíše než aby zůstala vybitá po jediné nouzové události.

Kompletní pracovní postup lze tedy shrnout takto:

Normální napájení → Detekce výpadku napájení → Přepínání baterií → Nouzový provoz LED → Obnovení napájení → Nabíjení baterie

Jaké funkce by měl obsahovat výstupní znak PCBA?

Funkce závisí na designu produktu, ale PCBA Exit Sign může zahrnovat:

Ne každý Exit Sign PCBA používá stejnou obvodovou architekturu. Požadované funkce by měly být určeny hotovým výjezdovým znakem, systémem baterií, konfigurací LED a příslušnými požadavky na produkt.

Co je třeba vzít v úvahu při vývoji PCBA výstupní značky?

U výrobců, kteří vyvíjejí nebo získávají PCBA výstupní značky, je třeba před výrobou zvážit několik faktorů.

Kompatibilita baterie je důležitá, protože nabíjecí a vybíjecí obvod musí odpovídat zvolené baterii.

Také je třeba zvážit konfiguraci LED, protože PCB musí poskytovat vhodné elektrické ovládání pro zamýšlenou zátěž LED.

Požadavky na vstupní výkon by měly být definovány podle cílového výstupního znaku a trhu.

Kromě toho by během vývoje produktu mělo být přezkoumáno rozložení desky plošných spojů, výběr součástí, tepelné podmínky, ochranné funkce a požadované testování.

U osvětlovacích výrobků souvisejících s bezpečností by měly být před hromadnou výrobou potvrzeny také příslušné regionální normy a požadavky na certifikaci kompletního hotového výrobku.

Exit Sign PCBA z Unixplore Electronics

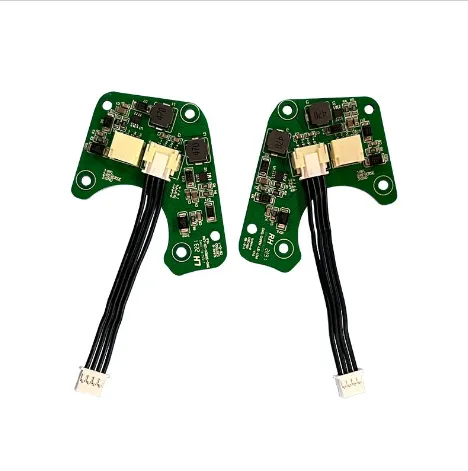

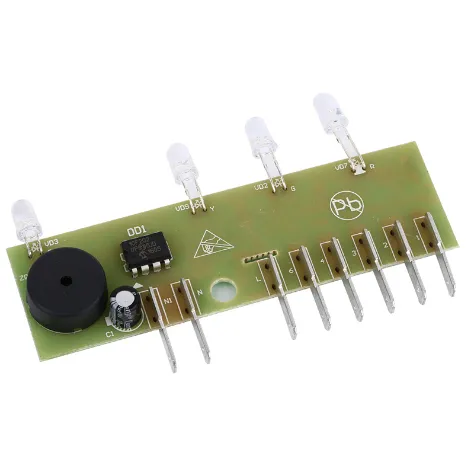

Ve společnosti Unixplore Electronics poskytujeme služby výroby PCBA a montáže elektroniky pro zákazníky vyvíjející produkty, jako jsou únikové značky a nouzové osvětlení. Můžeme pracovat z návrhů desek plošných spojů a požadavků výroby zadaných zákazníkem, s našimi výrobními zkušenostmi zahrnujícími montáž desek plošných spojů a hotové elektronické sestavy.

ProExit Sign PCBAprojektu, doporučujeme před výrobou potvrdit vstupní výkon, specifikaci baterie, konfiguraci LED, požadované funkce, návrh PCB a požadavky cílového trhu tak, aby sestava odpovídala zamýšlenému hotovému produktu.

Zjistěte více o naší PCBA Exit Sign

Při výpadku napájení, anExit Sign PCBAfunguje jako kontrolní bod mezi normálním napájecím zdrojem, záložní baterií a systémem LED osvětlení. Detekuje přerušení, přepne zdroj energie, řídí nouzový provoz LED a po obnovení napájení může vrátit systém do normálního nabíjecího provozu.
