Jak se vyvíjí Dash Cam PCBA vývoj: Od výběru čipu k hromadné výrobě

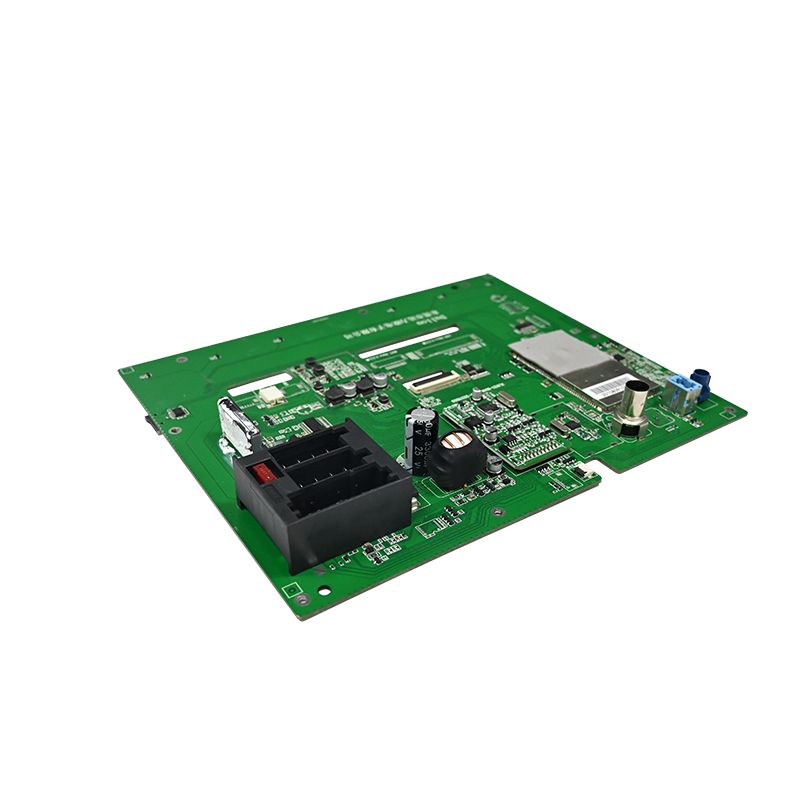

Ve svém jádru není přístrojová vačka definována svou čočkou nebo krytem, ​​ale svýmPCBA(Sestava desky s plošnými spoji). Získejte správnou čipovou sadu a stabilní desku a už máte polovinu bitvy vyhráno. Zde je jednoduchý průvodce, který vychází ze zkušeností v reálném světě a zahrnuje výběr čipové sady, návrh obvodu, výrobu a testování.

1. Výběr čipové sady: Nejprve vyberte „mozek“ a poté jej postavte

Hlavní procesor je srdcem PCBA. Jakmile je toto rozhodnuto, zbytek okruhu, náklady a strop výkonu jsou z velké části nastaveny. V současné době má každá z hlavních možností své vlastní silné stránky:

• Ambarella: Známý pro vynikající zpracování obrazu, vynikající kvalitu obrazu a vysokou účinnost kódování. Ideální pro špičkové 4K palubní kamery, ale vývoj je složitý a náklady na kusovníky jsou vyšší.

• Novatek: Lídr na trhu z hlediska objemu. Nabízí vynikající hodnotu za peníze s možnostmi od základní úrovně až po špičkovou (podpora 4K, HDR). Často nejlepší volbou pro sériově vyráběné produkty.

• Ostatní (Hisilicon, Allwinner atd.): Používá se na konkrétních trzích nebo u produktů citlivých na cenu.

Nedívejte se jen na rozlišení. Posuďte své skutečné potřeby: Podporuje duální nahrávání zepředu a zezadu? Jaký je výkon při slabém osvětlení? Potřebujete funkce ADAS nebo AI? Ty určují požadovaný výpočetní výkon a schopnosti ISP (Image Signal Processor).

Jakmile je vybrán hlavní procesor, věnujte pozornost těmto klíčovým periferiím:

• Řízení spotřeby: Automobilový výkon je notoricky hlučný (9V–16V s přechodnými špičkami). Musíte použít stejnosměrný stejnosměrný převodník se širokým vstupem a ochranou proti přepětí, nadproudu a přepólování. Pokud je vyžadován parkovací režim, přidejte nízkonapěťový detekční/ochranný obvod, abyste zabránili vybití autobaterie.

• Obrazový snímač: Běžnou volbou je řada Sony IMX (např. IMX335). Ujistěte se, že rozhraní MIPI CSI dobře odpovídá hlavnímu procesoru.

• Úložiště: Použijte eMMC pro úložiště firmwaru a slot na kartu TF pro úložiště videa. Slot pro kartu musí mít ESD ochranu.

2. Základy návrhu obvodu: Klíčovými výzvami jsou ochrana proti rušení a tepelné řízení

Palubní vačky sedí na čelních sklech, pečou na letním slunci a mrznou v zimě, to vše při neustálých vibracích. To vyžaduje extrémně vysokou stabilitu a spolehlivost od PCBA. Ve fázi návrhu je třeba vyřešit dva zásadní problémy:

2.1 Tepelný management (odvod tepla)

Během záznamu 4K videa procesor a senzor generují značné teplo v utěsněném krytu. Špatné řízení teploty vede k zhroucení systému, obrazovým artefaktům a zrychlenému stárnutí součástí. Mezi efektivní řešení patří:

Velká měď se nalévá pod hlavní procesor s hustými tepelnými průchody, které se připojují k vnitřní a spodní měděné vrstvě, aby šířily teplo.
Strategické umístění komponent pro rovnoměrné rozložení zdrojů tepla a zamezení lokalizovaných hotspotů.
Navrhování desky PCBA s využitím kovového krytu nebo vyhrazených rozvaděčů tepla pro pasivní chlazení.

2.2 Integrita signálu a EMI/EMC

Vysokorychlostní signály (MIPI, DDR) a RF signály (Wi-Fi, GPS) jsou natěsnány na malé desce. Bez pečlivého návrhu rušení způsobuje obrazový šum, vypadávání snímků nebo ztrátu signálu.

Řízení impedance: Vypočítejte a přísně kontrolujte 100Ω diferenciální impedanci pro MIPI, USB a další vysokorychlostní diferenciální páry a 50Ω jednostrannou impedanci pro ostatní kritické stopy.
Přizpůsobení délky: Diferenciální páry a datové skupiny DDR musí mít přísnou shodu délky (v rozmezí ±10 mil), aby bylo zajištěno správné načasování.
Sledování stráží: Směrujte pozemní stopy vedle kritických signálů (hodiny, I2C, zvuk, video) a přidejte spojující průchody pro izolaci.
Layer Stackup: Použijte 4vrstvou nebo 6vrstvou desku plošných spojů s pevnou zemnicí plochou a pevnou napájecí plochou. Nasměrujte vysokorychlostní signály na vnitřní vrstvy, abyste využili roviny jako stínění.

Kromě toho vždy umístěte diody TVS ke vstupním konektorům pro ochranu proti ESD, přidejte feritové kuličky a kondenzátory na vstup napájení pro filtrování a použijte jednobodové oddělení analogových a digitálních zemnících ploch. Jedná se o jednoduché, ale vysoce účinné techniky.

3. Výroba a kontrola kvality: Strážci brány před hromadnou výrobou

Dobrý design je jen polovina příběhu. Aby bylo možné dodávat spolehlivé PCBA, nelze vyjednávat o důkladných výrobních a testovacích procesech.

• SMT Assembly a AOI Inspection: Renomované továrny používají 3D SPI ke kontrole kvality pájecí pasty, vysokorychlostní pick-and-place stroje pro BGA a 0402 součástky a AOI (Automated Optical Inspection) k detekci vad pájení (přemostění, studené spoje, chybějící součástky).

• FCT (Functional Circuit Test): Simulujte skutečný provoz palubní kamery zapnutím PCBA a testováním všech funkcí: nahrávání, zvuku, získávání signálu GPS, odezvy tlačítek a výstupu displeje.

• Test zapálení (test stárnutí): Spusťte PCBA nepřetržitě několik až desítky hodin v komoře s vysokou teplotou a vysokou vlhkostí. To odhaluje skryté vady (jako jsou přerušované pájené spoje nebo tepelně nestabilní součásti) a je to kritický krok pro zajištění dlouhodobé spolehlivosti.

Budování spolehlivéhopalubní vačka PCBAje systematické inženýrské úsilí. Jde o vyvažování – nalezení správného bodu mezi výkonem, cenou, fyzickou velikostí, tepelným rozptylem a dlouhodobou spolehlivostí. Tím, že se budete těmito praktickými úvahami zabývat předem, se můžete vyhnout mnoha běžným nástrahám a zefektivnit svou cestu k úspěšnému uvedení produktu na trh.
