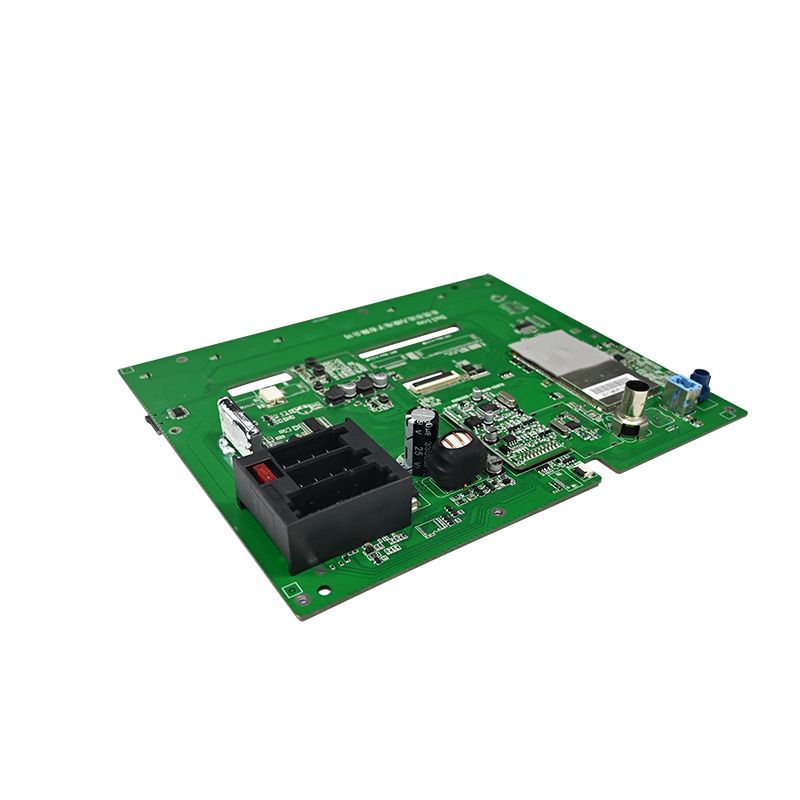

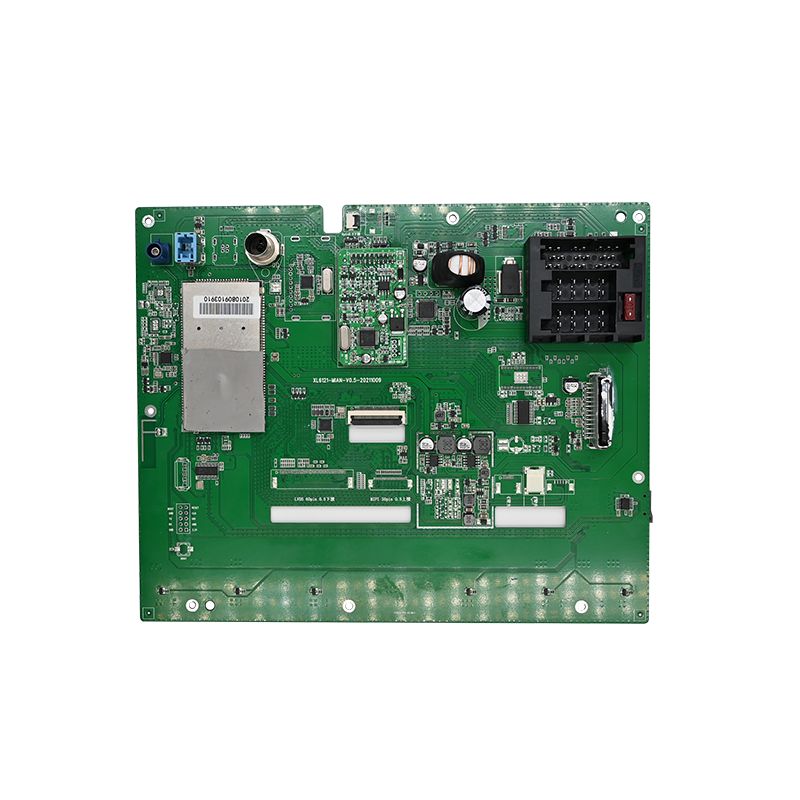

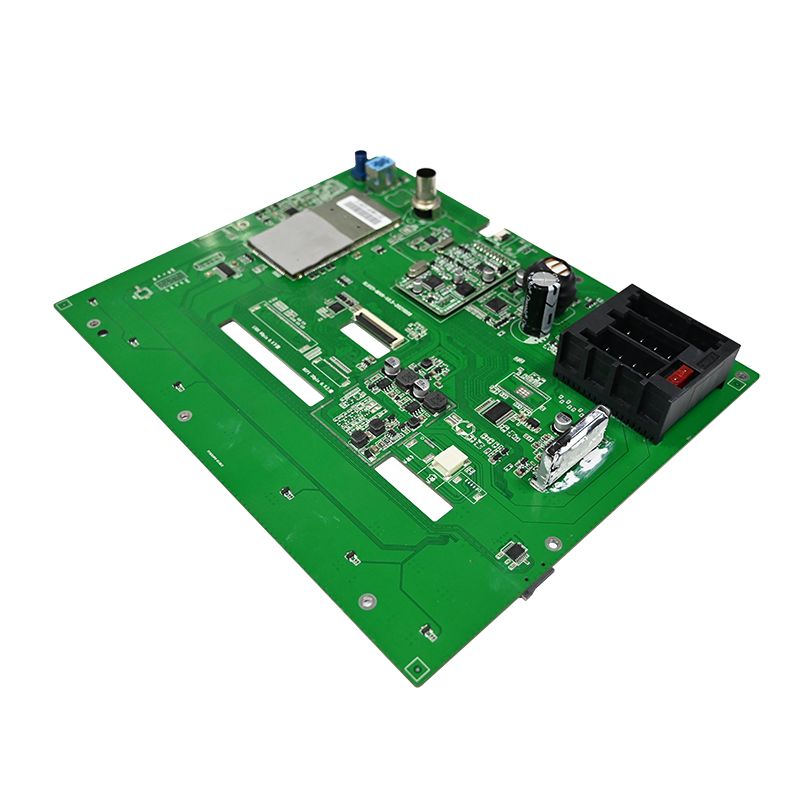

Dash Cam PCBA

Specifikace základní kvality pro Dash Cam PCBA

Tyto parametry definujte před získáváním komponent. Každé rozhodnutí vyplývá z tepelných a vibračních požadavků.

Provozní prostředí pro použití v automobilech

Rozpočet tepelného hospodářství

Kritické: Snižte všechny elektrolytické kondenzátory na jmenovité napětí 50 % při 105 °C. 6,3V uzávěr na 5V liště selže do 6 měsíců.

Výběr komponentů pro vysoce kvalitní Dash Cam PCBA

Dobrá kvalita začíná u dílů pro automobilový průmysl. Komponenty spotřebitelské kvality způsobují selhání pole.

Sestava obrazového snímače a objektivu

Vyhněte se senzorům rolet bez globálního resetu. Rychlý pohyb vytváří zkosení, díky kterému jsou desky nečitelné.

Architektura procesoru a paměti

Pravidlo spolehlivosti: Použijte samostatný LDO pro referenční napětí paměti DDR (VREF). Vazba na VDD přes odporový dělič způsobí překlopení bitů nad 70°C.

Napájecí řetězec (nejkritičtější)

PCBA palubní kamery zde selhává více než kdekoli jinde.

Injektujte zvlnění 200 mVpp při 100 kHz na 12V vstup. Video by nemělo zobrazovat žádné vodorovné pruhy.

Rozložení PCBA pro integritu signálu a šíření tepla

Rozvržení určuje, zda PCBA palubní kamery spolehlivě zaznamenává nebo blokuje provoz.

Doporučení zásobníku vrstev (minimálně 6 vrstev)

Kritická pravidla směrování

Trasy DDR3L – 50Ω ±10 % impedance, skupina 8 tras v délce 0,5 mm
MIPI CSI (senzor to SoC) – diferenciální páry, nesoulad délky < 0,2 mm
Slot pro kartu SD – sériové odpory 22Ω v blízkosti SoC pro kontrolu překmitu
Krystal (27 MHz) – ochranný kroužek s uzemněnými průchody, pod ním není žádná napájecí plocha

Kontroly výrobního procesu pro konzistenci

Vysoce kvalitní PCBA palubní vačky vyžaduje statistické řízení procesu (SPC) na každé lince.

Pájecí pasta a přetavení

Optická a rentgenová kontrola

AOI (automatická optika) – kontroluje polaritu součástek, pájecí můstky, zvednuté vývody
AXI (X-ray) – povinné pro balíčky BGA (SoC a DRAM). Poměr dutin pod míčem < 25 %
ICT (in-circuit test) – před flashováním firmwaru ověřuje napájecí lišty, hodiny a resetovací signály

Validační testy před hromadnou výrobou

Každý návrh PCBA palubní kamery musí projít těmito šesti testy.

FAQ – Běžné otázky o kvalitě Dash Cam PCBA

Q1: Proč mnoho návrhů PCBA palubních vaček selže po 6 měsících parkovacího režimu?
Odpověď: Primárním selháním je degradace superkondenzátoru nebo baterie v důsledku nepřetržitého dobíjení při vysoké teplotě. Parkovací režim udržuje PCBA palubní kamery aktivní po dobu 12+ hodin denně při teplotě čelního skla 60–80 °C. Dochází ke třem konkrétním selháním:
1. Nárůst ESR superkondenzátoru – Standardní 2,7V/10F krytky zvyšují ekvivalentní sériový odpor z 50 mΩ na více než 1Ω po 2000 hodinách při 70 °C. Tím se zabrání konečnému spláchnutí pilníku při přerušení zapalování. Použijte automobilové supercaps dimenzované na 85 °C s počáteční ESR < 30 mΩ.
2. Tepelné vypnutí LDO – 3,3V LDO napájí detekci pohybu při parkování. Bez vyhrazeného buck konvertoru (90% účinnost oproti 60% pro LDO) překračuje teplota přechodu 125°C. Přepněte na synchronní dolar s rozprostřeným spektrem.
3. Únik RTC baterie – ze záložních knoflíkových baterií (CR1220) uniká elektrolyt při teplotě nad 80 °C a koroduje stopy v okolí. Vyměňte za superkondenzátor 0,1F pro zálohování RTC – žádné riziko úniku.
Parkovací režim vždy ověřte termokamerou po 4 hodinách v troubě při 50 °C.

Otázka 2: Jak umístění komponent PCBA ovlivňuje kvalitu nočního videa v palubních kamerách?
Odpověď: Umístění komponent ovlivňuje propojení elektrického šumu do analogového napájecího a hodinového vedení obrazového snímače. Noční záběry přímo ovlivňují tři pravidla umístění:
Udržujte spínací regulátory ve vzdálenosti 30 mm od senzoru – Zvlnění 2 MHz z DC-DC převodníku se připojí k 2,8V analogové liště senzoru, pokud stopy probíhají paralelně. Měřte pomocí spektrálního analyzátoru – jakýkoli impuls nad -85 dBV při frekvenci pixelů vytváří vertikální pruhy při slabém osvětlení.
Oddělené digitální I/O od MIPI linek – datové linky SD karty (až 200 MHz harmonické) vyzařují do diferenciálních MIPI hodin, když jsou směrovány na sousední vrstvy. Přidejte uzemněný plot mezi oblasti SDIO a MIPI.
Umístěte oddělovací krytky do vzdálenosti 1 mm od snímače – 4,7 µF keramická krytka na každém napájecím kolíku absorbuje vysokofrekvenční šum. Čepice vzdálenější než 2 mm zvyšují hluk o 15 dB, což je viditelné jako vodorovné pruhy ve stínech.
Dobře položená palubní kamera PCBA vytváří čisté noční video, kde jsou SPZ čitelné při 5 luxech. Špatné rozvržení přidává artefakty, které selžou při forenzní kontrole.

Q3: Mohu použít stejnou PCBA palubní kamery pro přední a zadní kamery?
Odpověď: Ne, kvůli třem hardwarovým rozdílům, které nelze vyřešit samotným firmwarem:
Zaostřovací vzdálenost objektivu – Přední fotoaparáty vyžadují zaostření na nekonečno (3 metry k horizontu). Zadní kamery vyžadují pro interiéry hatchbacků blízké zaostření (0,5 metru k nárazníku). Výška tubusu objektivu se liší o 1,2 mm. Běžná PCBA s nastavitelným držákem objektivu stojí více než dvě vyhrazená provedení.
Orientace snímače obrazu – Přední fotoaparáty jsou namontovány svisle. Zadní kamery se často montují obráceně (čelní kryt na sklo). Senzor čte pixely shora dolů. Překlopení obrazu digitálně přidá 1-snímkovou latenci (33 ms při 30 fps), což způsobuje nesoulad synchronizace u dvoukanálových záznamů. Nastavení hardwarového překlopení přes registr vyžaduje jiné konfigurační soubory snímače.
Tepelné prostředí – Zadní čelní sklo je zatíženo slunečním zářením o 30 % méně než přední. Přední optimalizovaná PCBA s agresivním škrcení výkonu nemusí nikdy aktivovat chlazení na zadní straně, což vede k nesouladu při stárnutí kondenzátoru. Dva roky provozu ukáže, že přední jednotka selže dříve než zadní.
Místo toho navrhněte společnou základní desku se dvěma mezipatrovými senzorovými deskami. Základní deska PCBA palubní vačky drží procesor a napájení. Každá deska senzoru má vlastní uchycení objektivu, orientační kolíky a tloušťku tepelné podložky. Tento přístup snižuje celkové SKU při zachování kvality obrazu.

Výrobní výnosové cíle pro dobrou kvalitu

Kvalitní PCBA palubní kamery přežije tři roky každodenních teplotních výkyvů, vibrací a napěťových přechodů. Navrhujte s automobilovým snížením výkonu, ověřujte pomocí tepelného zobrazování a auditujte každou výrobní šarži. Tento přístup přináší palubní kamery, které zachytí okamžik, na kterém záleží.
