Popis výrobku

Jak vyrobit PCBA Smart Blood Glucose Meter?

Unixplore Electronics se věnuje vysoké kvalitěChytrý glukometr PCBA design a výroba od roku 2011.

Chcete-li vyrobit PCBA Smart Blood Glucose, budete potřebovat znalosti o návrhu elektroniky, rozložení desky plošných spojů a programování mikrokontroléru. Zde je obecný postup krok za krokem, který vám může pomoci začít:

Shromážděte požadované komponenty a nástroje pro návrh:Glukózový senzor, mikrokontrolér, napájecí zdroj, LCD displej a další potřebné komponenty. Budete také potřebovat software pro návrh PCB.

Navrhněte schéma obvodu:Pomocí softwaru pro návrh PCB vytvořte schéma zapojení. Toto bude plán pro rozložení PCB.

Rozložení desky plošných spojů:Po vytvoření schematického diagramu použijte stejný software pro návrh PCB k rozložení součástek na desce PCB.

Vyrobte PCB:Pošlete svůj soubor návrhu PCB výrobci PCB, aby jej vyrobil.

Připájejte součásti:Po obdržení holé desky plošných spojů na ni opatrně připájejte součástky.

Naprogramujte mikrokontrolér:Připojte mikrokontrolér k počítači a naprogramujte jej pomocí hexadecimálního souboru tak, aby četl data glukózového senzoru a zobrazoval je na obrazovce LCD.

Otestujte PCB:Po dokončení otestujte PCB, abyste se ujistili, že funguje správně.

Unixplore vám poskytuje komplexní služby na klíčEMSaMontáž PCBprojekty. Neváhejte nás kontaktovat pro vaši deskovou budovu, můžeme vytvořit cenovou nabídku do 24 hodin poté, co ji obdržímesoubor Gerberaseznam kusovníků!

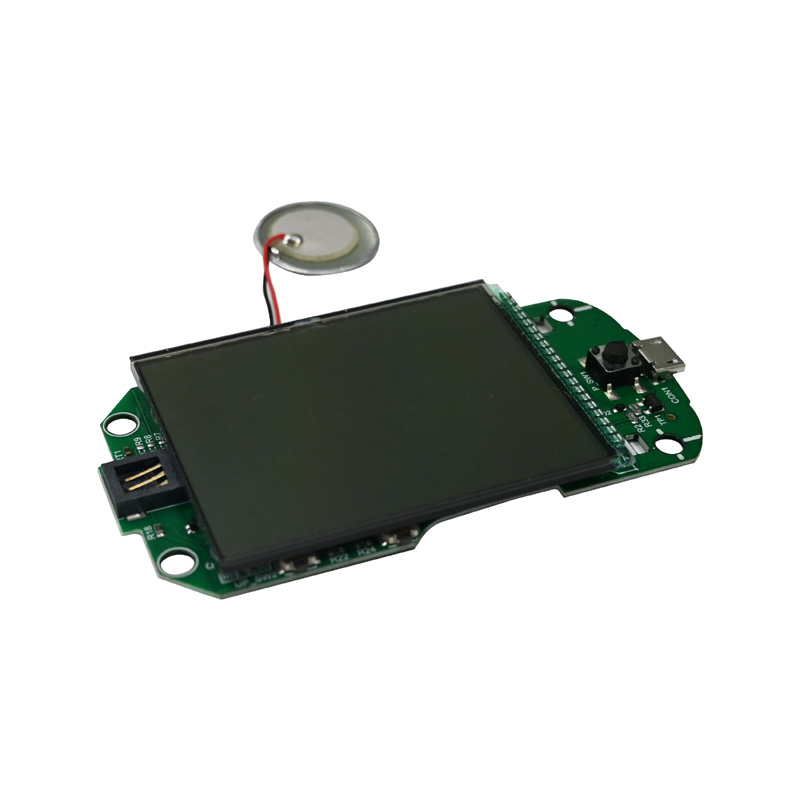

Výroba PCBA chytrého měřiče krevní glukózy

* Soubor Gerber a seznam kusovníků dodaný klientem
* Vyrobeno prázdné PCB, součástky zakoupené námi
* Výroba desek plošných spojů s plně smontovanými díly
* 100% funkční test před odesláním OK
* V souladu s RoHS, výrobní proces bez olova
* Rychlé dodání, s nezávislým balíčkem ESD
* Jednorázová elektronická výrobní služba pro návrh PCB, rozložení PCB, výrobu PCB, nákup komponent, montáž SMT a DIP desek plošných spojů, programování IC, funkční test, balení a dodávku

Možnost sestavení desek plošných spojů a desek plošných spojů Unixplore

Parametr	Schopnost
Vrstvy	1-40 vrstev
Typ sestavy	Průchozí otvor (THT), povrchová montáž (SMT), smíšený (THT+SMT)
Minimální velikost součásti	0201(01005 Metrika)
Maximální velikost součásti	2,0 palce x 2,0 palce x 0,4 palce (50 mm x 50 mm x 10 mm)
Typy balíčků součástí	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP atd.
Minimální rozteč podložek	0,5 mm (20 mil) pro QFP, QFN, 0,8 mm (32 mil) pro BGA
Minimální šířka stopy	0,10 mm (4 mil)
Minimální vymazání stopy	0,10 mm (4 mil)
Minimální velikost vrtáku	0,15 mm (6 mil)
Maximální velikost desky	18 palců x 24 palců (457 mm x 610 mm)
Tloušťka desky	0,0078 palce (0,2 mm) až 0,236 palce (6 mm)
Materiál desky	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers atd.
Povrchová úprava	OSP, HASL, Flash Gold, ENIG, Gold Finger atd.
Typ pájecí pasty	Olovnatý nebo bezolovnatý
Tloušťka mědi	0,5 OZ – 5 OZ
Montážní proces	Pájení přetavením, pájení vlnou, ruční pájení
Metody inspekce	Automatická optická kontrola (AOI), rentgen, vizuální kontrola
Vlastní testovací metody	Funkční test, test sondy, test stárnutí, test vysoké a nízké teploty
Doba obratu	Odběr vzorků: 24 hodin až 7 dní, Hromadný běh: 10 - 30 dní
Normy pro montáž DPS	ISO9001:2015; ROHS, UL 94V0, IPC-610E třída ll

Služba EMS s přidanou hodnotou Unixplore

● Služba předprogramování IC se souborem ve formátuHEX,ELFaZÁSOBNÍK.
● Chytrý glukometr PCBA funkce testovacího zařízení přizpůsobeného podle požadavků klienta na test
● Stavební servis včetně výroby plastových a kovových forem a dílů
● Konformní povlak včetně selektivního lakování, zalévání epoxidovou pryskyřicí
● Sestava svazku vodičů a kabelů
● Sestavení hotového výrobku včetně krabice, obrazovky, membránového spínače, štítkování a přizpůsobeného kartonového nebo maloobchodního balení.
● Na vyžádání jsou k dispozici různé testy třetích stran pro PCBA
● Asistence při certifikaci produktu

Postup výroby PCBA
